21--
RONWIN
HS Code: 8431390000
Uma unidade de transferência de esferas para serviços pesados com pino, também conhecida como rodízio de esferas para serviços pesados ou transferência de esferas, é um componente especializado para manuseio de materiais e suporte de carga. Consiste principalmente em uma esfera de metal de alta resistência e alta dureza (normalmente aço ou aço inoxidável) e uma caixa robusta (geralmente com um pino roscado).
Seu conceito central de projeto é suportar e mover cargas pesadas utilizando uma esfera que pode girar livremente em todas as direções, transformando o atrito de deslizamento em atrito de rolamento, reduzindo assim drasticamente a resistência ao movimento.
"Heavy-Duty" é sua principal característica, o que significa que ele foi projetado especificamente para transportar cargas elevadas e suportar condições operacionais adversas.
1. Bola: Feito de aço para rolamentos com alto teor de carbono e cromo (por exemplo, GCr15) ou aço inoxidável (por exemplo, 440C). Ele passa por retificação de precisão e tratamento térmico (têmpera) para atingir dureza extremamente alta (acima de HRC 60), resistência ao desgaste e resistência ao impacto.
2. Carcaça/Soquete: Normalmente feito do mesmo aço carbono de alta resistência ou aço inoxidável. O interior é um assento de rolamento esférico que se ajusta precisamente à esfera, garantindo uma rotação omnidirecional suave e ao mesmo tempo suportando a carga de maneira eficaz.
3. Parafuso roscado: Este é o núcleo do recurso "com stud". Geralmente é uma haste de metal resistente, fixada em uma extremidade na parte inferior da caixa, com roscas externas (por exemplo, roscas métricas, imperiais ou trapezoidais) usinadas na outra extremidade. Este design permite que a unidade de transferência esférica seja facilmente instalada e fixada por meio de porcas ou parafusando diretamente nos orifícios roscados do equipamento.
4. Princípio de funcionamento: Quando uma carga pressiona a esfera, a esfera gira multidirecionalmente dentro de seu alojamento. O contato entre a carga e o topo da esfera é relativamente estático, enquanto o atrito entre a parte inferior da esfera e a superfície de apoio (por exemplo, plataforma, trilho) é convertido na rotação da própria esfera. Isso torna muito fácil empurrar a carga pesada.
1. Alta capacidade de carga: Esta é a vantagem mais proeminente. A capacidade de carga de uma única unidade de transferência de esferas para serviço pesado pode variar de várias centenas de quilogramas a várias toneladas, atendendo às necessidades de manuseio de grandes equipamentos e moldes.
2. Resistência de movimento reduzida:Transforma o atrito deslizante em atrito rolante, reduzindo a resistência ao movimento para 1/10 ~ 1/50 do original, economizando significativamente mão de obra e energia.
3. Movimento multidirecional flexível: A esfera pode girar livremente em qualquer direção horizontal (360°), permitindo que as cargas sejam movimentadas facilmente em linhas retas, curvas ou até mesmo giradas no local, oferecendo grande manobrabilidade.
4. Fácil instalação: O design do pino permite uma instalação rápida e segura em vários equipamentos, plataformas ou acessórios especializados por meio de conexão roscada. A manutenção e a substituição também são muito convenientes.
5. Alta durabilidade: Graças aos materiais de alta qualidade e aos processos de tratamento térmico, eles têm uma vida útil extremamente longa e podem resistir ao desgaste, à corrosão (especialmente nos modelos de aço inoxidável) e ao impacto.
6. Protege superfícies de rolamento: Ao reduzir o arrasto e a raspagem, evitam eficazmente riscos e danos no chão ou nas mesas dos equipamentos.
As unidades de transferência de esferas para serviço pesado com pinos são as "potências" e "pesos pesados ágeis" do campo industrial, comumente encontradas nos seguintes cenários.
Manuseio e posicionamento do molde: Além de máquinas de moldagem por injeção, máquinas de fundição sob pressão e prensas de estampagem, para rápida troca, alinhamento e movimentação de moldes pesados.
Realocação de equipamentos de grande porte: Instalação, manutenção e reposicionamento de grandes máquinas e equipamentos de linha de produção dentro das fábricas.
Transporte de peças pesadas: Nas indústrias de fabricação de máquinas, aeroespacial e automotiva, para movimentação de grandes placas de aço, blocos de motores, bases de máquinas-ferramentas, etc.
Logística e Armazenagem: Usados como rodízios móveis (geralmente com sistemas de freio) na parte inferior de racks para serviços pesados ou como componentes de suporte de carga para porta-paletes para serviços pesados.
Veículos e plataformas especiais: Equipamentos de palco, veículos de resgate e equipamentos militares, como suportes retráteis e rodízios.
Construção Naval e Estrutura Metálica: Usado para mover grandes seções de navios e componentes estruturais de aço.
Ao selecionar, os seguintes parâmetros principais precisam ser considerados de forma abrangente.
1. Capacidade de carga: Este é o fator principal. Calcule a carga estática e dinâmica máxima que cada unidade de transferência de esfera precisa suportar e inclua uma margem de segurança (normalmente é recomendado um fator de segurança de 1,5~2).
2. Material da bola e tratamento de superfície:
Aço Carbono: Econômico, de alta dureza, adequado para ambientes industriais em geral.
Aço inoxidável: Resistente à corrosão, adequado para ambientes alimentícios, farmacêuticos, químicos ou úmidos.
Zinco/cromagem: Fornece prevenção adicional contra ferrugem.
3. Diâmetro da esfera: Geralmente, um diâmetro de esfera maior oferece maior capacidade de carga e movimento mais suave. As especificações comuns variam de 8 mm a mais de 60 mm.
4. Especificações do parafuso prisioneiro: Confirme o tipo de rosca (por exemplo, métrica, UNC/UNF), diâmetro, passo e comprimento para garantir a compatibilidade com seus furos de montagem.
5. Ambiente Operacional: Considere a presença de poeira, detritos ou umidade. Em ambientes agressivos, podem ser necessários modelos com vedações de proteção para evitar que contaminantes entrem na carcaça e afetem a suavidade de rolamento e a vida útil.
6. Estilo de montagem: Além do pino roscado comum, existem variantes com montagens de flange ou bases soldáveis. Escolha com base na sua estrutura de montagem específica.
As unidades de transferência de esferas da série 21 são criadas de acordo com especificações rigorosas. Com tamanhos de esferas de carga que variam de 8 mm a 60 mm de diâmetro e uma capacidade de carga de 8 kg a 1.600 kg quando empregados com esfera para cima ou para baixo, eles fornecem o melhor desempenho atualmente disponível em aplicações de transferência de carga. As roscas são integradas porque cada unidade é usinada em CNC a partir de uma única peça de aço. Alta capacidade de carga, furo para saída de sujeira, esfera de rolamento em aço ou aço inoxidável, carcaça em aço ou aço inoxidável e fixação por parafusos.

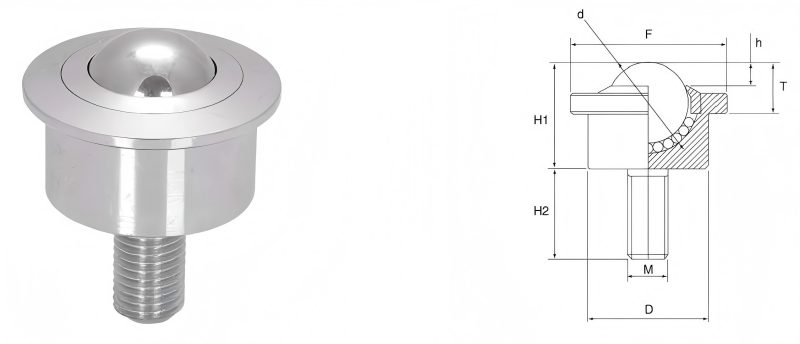

| Modelo não. | Capacidade de carga (kg) | Dimensions | Peso (kg) | |||||||||
| Materiais | Sugerir | Máx. | d | D | F | h | T | H1 | H2 | M | ||
| 2108 | BS/CS | 8 | 15 | 8 | 15 | 20 | 2 | 4.3 | 11.1 | 12 | M5/M6 | 0.020 |
| SS/SS | 5 | 10 | ||||||||||
| PL/CS | 3 | 5 | 0018 | |||||||||
| 2112 | BS/CS | 30 | 35 | 12 | 18 | 23 | 2 | 7.3 | 15.5 | 16 | M8 | 0.040 |
| SS/SS | 20 | 25 | ||||||||||
| PL/CS | 15 | 20 | 0.032 | |||||||||
| 2115 | BS/CS | 60 | 70 | 15.875 | 24 | 31 | 4.5 | 10 | 21 | 18 | M8 | 0.085 |
| SS/SS | 30 | 40 | ||||||||||
| PL/CS | 20 | 25 | 0.080 | |||||||||
| 2122 | BS/CS | 180 | 200 | 22.225 | 36 | 45 | 4 | 9.8 | 31 | 22 | M10 | 0.250 |
| SS/SS | 100 | 120 | ||||||||||
| PL/CS | 50 | 65 | 0.242 | |||||||||
| 2125 | BS/CS | 200 | 220 | 25.4 | 38 | 45 | 7.2 | 13.8 | 31 | 25 | M12 | 0.280 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.270 | |||||||||
| 2125 mil | BS/CS | 200 | 220 | 25.4 | 44 | 50 | 7.3 | 13.1 | 35 | 20 | M12 | 0.250 |
| SS/SS | 130 | 150 | ||||||||||
| PL/CS | 70 | 90 | 0.242 | |||||||||
| 2130 | BS/CS | 300 | 350 | 30.163 | 45 | 55 | 6.4 | 13.8 | 36.5 | 30 | M16 | 0.410 |
| SS/SS | 190 | 240 | ||||||||||
| PL/CS | 100 | 150 | 0.390 | |||||||||
| 2138 | BS/CS | 400 | 450 | 38.1 | 55 | 65 | 9.5 | 16 | 48 | 30 | M16 | 0.780 |
| SS/SS | 280 | 300 | ||||||||||
| PL/CS | 150 | 200 | 0.390 | |||||||||
| 2145 | BS/CS | 500 | 550 | 45 | 62 | 75 | 9 | 19 | 54 | 45 | M20 | 1.150 |
| SS/SS | 320 | 360 | ||||||||||
| PL/CS | 200 | 250 | 0.985 | |||||||||
| 2160 | BS/CS | 1400 | 1600 | 60 | 100 | 117 | 16 | 30 | 78 | 60 | M24 | 4.000 |
| SS/SS | 550 | 800 | ||||||||||
A unidade de transferência de esferas para serviço pesado com pino é um componente industrial aparentemente simples, mas de vital importância. Através do seu design mecânico inteligente, resolve o desafio industrial generalizado de movimentar cargas pesadas com dificuldade, melhorando significativamente a eficiência, segurança e flexibilidade do trabalho, ao mesmo tempo que reduz a intensidade do trabalho e o desgaste do equipamento. Desempenha um papel indispensável nos setores modernos da indústria pesada, manufatura e logística.
