31
RONWIN
HS Code: 8431390000
3112, 3125, 3138,3151, 3176
Vários diâmetros de esfera de carga de 12 mm, 25 mm, 38 mm, 51 mm e 76 mm para diferentes requisitos de carga. Possui corpo robusto em aço usinado com esfera de aço para rolamento, tratamento superficial zincado, fixação de flange na base e é adequado para uso com esfera aplicada para cima ou para baixo.

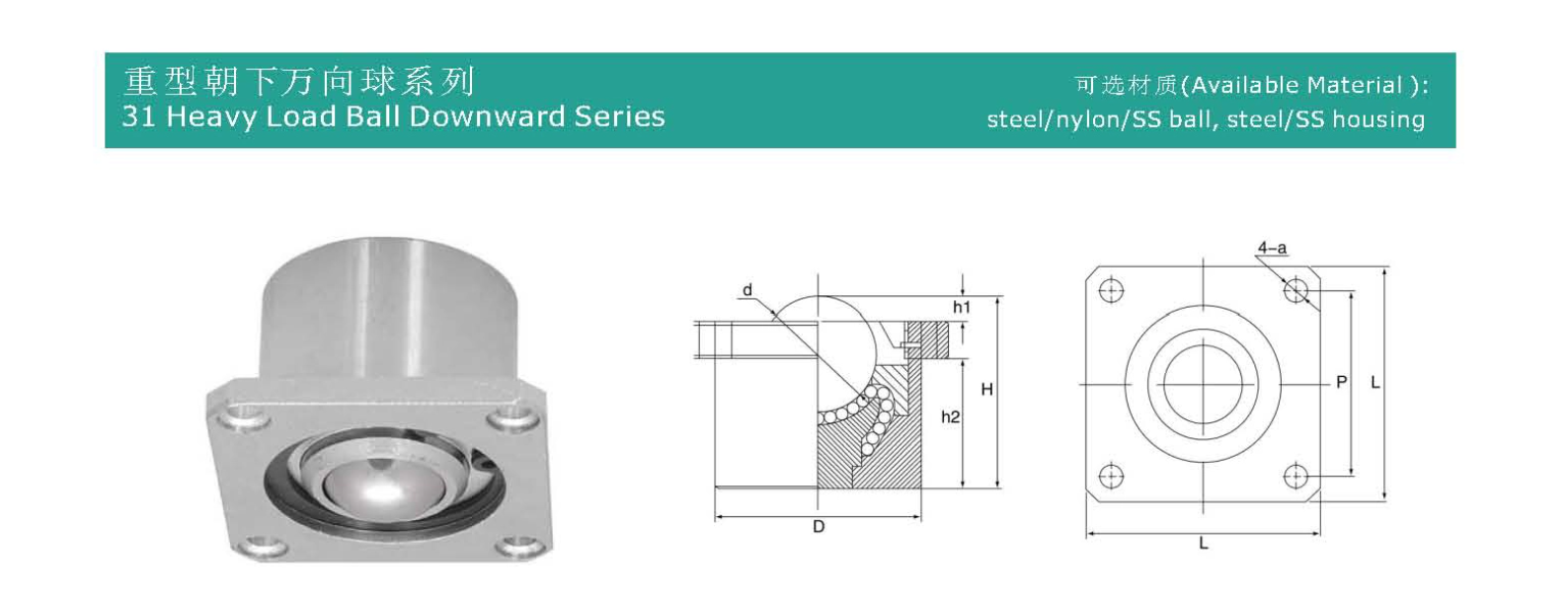

| Modelo não. | Capacidade de carga (kg) | Dimensões (mm) | Peso (g) | |||||||||
| Materiais | Sugerir | Máx. | d | D | h1 | h2 | H | L | P | a | ||
| 3112 | BS/CS | 8 | 15 | 12.7 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 180 |
| 3125 | BS/CS | 150 | 200 | 25.4 | 45 | 5.3 | 31.7 | 42 | 57 | 45 | 5.6 | 460 |
| 3138 | BS/CS | 300 | 400 | 38.1 | 60 | 12 | 37 | 62 | 76 | 58 | 7 | 2900 |
| 3151 | BS/CS | 450 | 550 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 5500 |
| 3176 | BS/CS | 600 | 700 | 76 | 135 | 15 | 95 | 125 | 170 | 135 | 16.5 | 11500 |
Muitas vezes referido como "rolamento de transferência de esferas para serviços pesados montado em flange" ou "unidade de transferência de esferas para serviços pesados do tipo flange", este é um componente mecânico projetado para suportar cargas verticais substanciais, permitindo ao mesmo tempo um movimento multidirecional suave e de baixo atrito.
Sua principal função é converter o atrito de deslizamento em atrito de rolamento, permitindo que equipamentos ou cargas pesadas se movam com facilidade e precisão em qualquer direção em um plano horizontal.
O nome pode ser dividido com precisão em três características principais:
Montagem em Flange
A unidade possui um flange de montagem circular com furos para parafusos distribuídos uniformemente.
Este design garante uma instalação extremamente segura e estável, suporta melhor cargas pesadas e forças de impacto e evita deslocamentos ou afrouxamentos sob carga.
Serviço Pesado
Refere-se à capacidade do produto de suportar pressão vertical descendente extremamente alta (carga dinâmica/estática nominal).
Ele utiliza esferas de alta capacidade de carga, designs especiais de sede esférica e materiais de alta resistência (por exemplo, aço temperado, aço inoxidável e, às vezes, esferas cromadas).
Apontando para baixo
Indica claramente a direção de suporte de carga principal.
A unidade de transferência de esfera é instalada com a esfera voltada para baixo, o que significa que a plataforma de carga fica acima da esfera e o peso pressiona verticalmente a esfera. A esfera entra em contato e rola contra a pista ou superfície de rolamento abaixo.
Unidade de transferência de bola
O núcleo é uma esfera de alta precisão que gira livremente dentro de um alojamento de esfera (soquete). Uma única bola pode criar vários pontos de contato rolantes em várias direções.
Imagine uma “bola de gude” colocada no chão – você pode empurrar um objeto acima dela em qualquer direção horizontal. A unidade de transferência esférica para serviço pesado montada em flange industrializa e amplia este princípio:
Suporte de carga: Cargas pesadas pressionam o flange da unidade através da plataforma de montagem, transferindo força para a esfera.
Orientação e Rolamento: Quando a plataforma de carga precisa se mover horizontalmente, a esfera gira dentro de seu alojamento enquanto rola contra o trilho fixo ou superfície abaixo, permitindo um movimento suave e multidirecional.
Reset: As unidades de transferência de esferas de alta qualidade apresentam estruturas de alojamento precisas e molas de reset, garantindo que a esfera permaneça centralizada e ligeiramente saliente quando a carga é removida ou parcialmente descarregada, pronta para o próximo ciclo de suporte de carga.
Capacidade de carga extremamente alta: Uma única unidade de transferência de esfera para serviço pesado pode suportar de várias toneladas a dezenas de toneladas (dependendo do modelo), com capacidade ainda maior quando usada em combinação.
Coeficiente de atrito muito baixo: O atrito de rolamento é significativamente menor do que o atrito de deslizamento, reduzindo a força necessária para mover cargas pesadas em 80% a 95%, economizando energia e reduzindo o desgaste do equipamento.
Movimento preciso e flexível: permite posicionamento preciso e movimento direcional irrestrito, adequado para equipamentos pesados de precisão que requerem ajuste.
Instalação Segura e Alta Estabilidade: O flange é fixado com múltiplos parafusos, oferecendo forte resistência a impactos e forças laterais, garantindo longa vida útil.
Resistência ao desgaste e livre de manutenção: Normalmente feito de liga de aço de alta resistência com endurecimento superficial e graxa pré-preenchida de alto desempenho, permitindo operação livre de manutenção a longo prazo, mesmo em ambientes industriais agressivos.
Este componente é uma “junta” crítica na indústria pesada, nos equipamentos de grande escala e nos sistemas logísticos.
Movimentação e Montagem de Máquinas Pesadas:
Moldes grandes (moldes de injeção, moldes de fundição sob pressão) para movimentação, posicionamento e alinhamento.
Instalação e posicionamento de máquinas-ferramentas, prensas de estampagem, motores marítimos, etc.
Plataformas de manutenção para rolamentos de turbinas eólicas.
Sistemas de manuseio de materiais pesados:
Plataformas rotativas e mesas giratórias: Para girar, inspecionar e processar produtos pesados.
Sistemas de carregamento deslizante: Deslizar equipamentos grandes (por exemplo, transformadores, reatores) para a posição sem equipamento de levantamento pesado.
Construção naval e aeroespacial: Para movimentação de grandes seções ou componentes da fuselagem.
Campos Industriais Especializados:
Máquinas de palco: Para mover grandes palcos giratórios, levantar orquestras, etc.
Militar e de defesa: Para mover sistemas de radar pesados, dispositivos de lançamento, etc.
Equipamento de teste: Como bases móveis para mesas vibratórias para serviços pesados ou testadores de fadiga.
Parâmetros principais:
Carga Dinâmica/Estática Nominal: Deve ser selecionada com base na carga máxima, com fator de segurança considerado.
Dimensões do flange e padrão de furos dos parafusos: devem corresponder à plataforma de montagem.
Diâmetro e material da esfera: Diâmetros maiores geralmente oferecem maior capacidade de carga; a seleção do material deve considerar fatores ambientais (resistência à ferrugem, resistência à corrosão).
Altura de instalação: Determina a distância entre a plataforma de carga e a superfície da via.
Pontos de instalação:
A superfície de montagem deve ser plana e resistente para suportar a pré-carga do parafuso e a transmissão de carga.
Quando várias unidades de transferência de esferas forem usadas em combinação, certifique-se de que todas as partes superiores das esferas estejam no mesmo plano nivelado. Caso contrário, a carga será suportada pelas unidades mais altas, causando danos por sobrecarga. Modelos de altura ajustável ou calços de precisão são frequentemente usados.
A pista ou superfície de rolamento deve ter dureza e suavidade suficientes (normalmente aço endurecido ou placas de aço inoxidável) para fornecer uma superfície de rolamento lisa e reduzir o desgaste.
Os parafusos devem ser apertados com o torque especificado e inspecionados regularmente.
As esferas universais descendentes para serviços pesados montadas em flange são componentes essenciais da moderna tecnologia de tradução para serviços pesados. Eles tornam movimentos aparentemente complicados, flexíveis, precisos e eficientes, fornecendo uma solução clássica para o desafio de engenharia de 'como mover facilmente objetos massivos'. Seu valor reside não apenas no desempenho de componentes individuais, mas também em oferecer uma solução de mobilidade modular, de baixo atrito e altamente confiável para engenharia pesada.
