| Material: | |
|---|---|
| Número do modelo: | |
| Quantidade: | |
17
RONWIN
HS Code: 8431390000

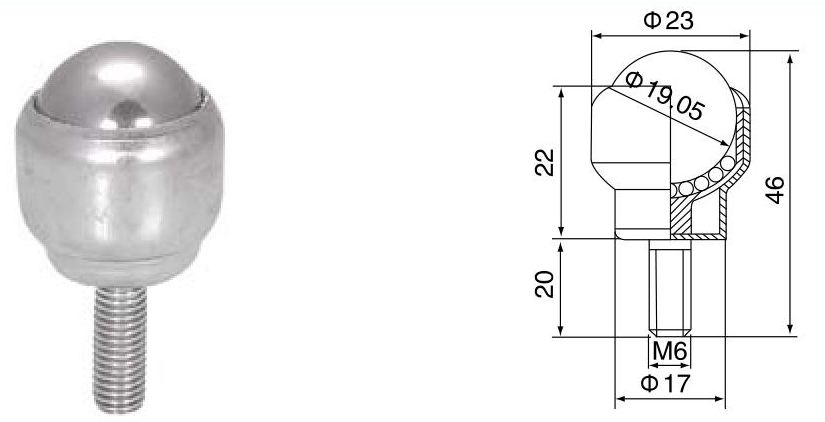

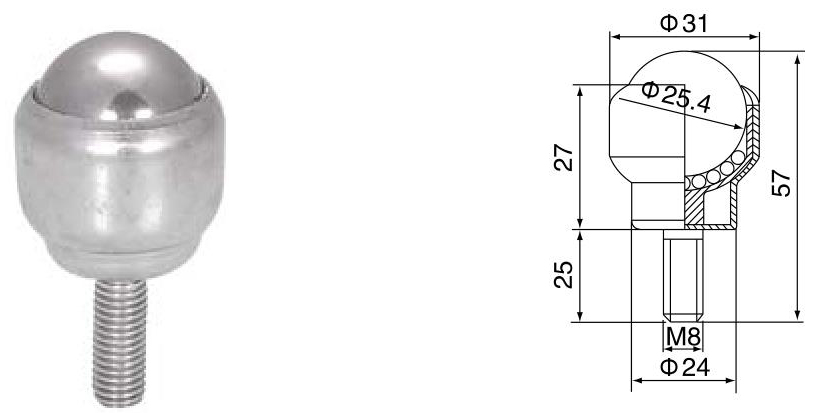

1712, 1719, 1725
Uma unidade de transferência de esfera montada em pinos é um dispositivo de rolamento multidirecional que consiste em uma esfera principal de suporte de carga e várias esferas de suporte inferior (ou uma estrutura de retenção). Seu diferencial é um pino roscado central, que permite aparafusá-lo diretamente em um furo roscado na base do equipamento como um parafuso, possibilitando uma instalação rápida e segura.
Características: Uso geral, altura ajustável por rosca, fixação de furo perfurado, perfil baixo, tamanhos alternativos de esfera e rosca.
| referência não. | materiais | capacidade de carga (kg) | peso | |
| sugerir | máx. | |||
| 1712 | CS/CS | 8 | 13 | 18 |
| PL/CS | 3 | 7 | 12 | |
| SS/SS | 5 | 9 | 18 | |
| PL/SS | 3 | 7 | 12 | |
| referência não. | materiais | capacidade de carga (kg) | peso | |
| sugerir | máx. | |||
| 1719 | CS/CS | 15 | 20 | 50 |
| PL/CS | 7 | 10 | 30 | |
| SS/SS | 10 | 15 | 50 | |
| PL/SS | 7 | 10 | 30 | |
| referência não. | materiais | capacidade de carga (kg) | peso | |
| sugerir | máx. | |||
| 1725 | CS/CS | 30 | 40 | 120 |
| PL/CS | 15 | 20 | 60 | |
| SS/SS | 20 | 30 | 120 | |
| PL/SS | 15 | 20 | 60 | |
Esfera de suporte de carga principal: Grande esfera superior (aço, náilon ou aço inoxidável) que entra em contato direto com a carga, responsável por suportar o peso e proporcionar rolamento omnidirecional.
Carcaça/Soquete: A carcaça que abriga a esfera principal, apresentando uma pista interna esférica usinada com precisão.
Bolas de suporte: Um círculo de bolas menores localizadas abaixo da bola principal. Eles transferem a carga da esfera principal para a carcaça e reduzem significativamente seu atrito rotacional, permitindo um movimento omnidirecional flexível e suave.
Pino/Parafuso Central: Integrado ou firmemente preso à caixa, servindo como haste de montagem para toda a unidade.
Tampa/vedação contra poeira: alguns modelos incluem vedações ou tampas para evitar que poeira e detritos entrem e afetem o desempenho.
Princípio de funcionamento: Quando uma carga se move através de sua superfície, o atrito faz com que a esfera principal de sustentação da carga gire. Apoiada pelas pequenas esferas subjacentes, a esfera principal pode girar facilmente em qualquer direção horizontal, convertendo assim o atrito de deslizamento em atrito de rolamento e reduzindo bastante a força necessária para mover a carga.
Fácil instalação: não requer acessórios complexos. Basta perfurar e bater em um orifício roscado na placa de montagem, depois parafusar e apertar.
Estrutura Compacta: Economiza espaço, especialmente adequada para aplicações com espaço vertical limitado.
Alta capacidade de carga: Dependendo do tamanho e do material, uma única unidade pode suportar cargas que variam de dezenas de quilogramas a várias toneladas.
Movimento Omnidirecional Flexível: Fornece rolamento suave em todos os ângulos para facilitar o reposicionamento da peça de trabalho.
Manutenção Simples: Alguns modelos são lubrificáveis para maior vida útil e durabilidade.
As transferências de esferas montadas em pinos são componentes fundamentais para soluções de transporte por rolamento "baseadas em pontos", amplamente utilizadas em:
Sistemas Transportadores: Como estações auxiliares de giro, posicionamento ou transferência.
Processamento de máquinas-ferramenta: Para fácil movimentação e posicionamento de peças pesadas (por exemplo, moldes, estruturas) em mesas de trabalho.
Sistemas de manuseio de materiais: instalados em paletes, skids e fundos de carrinhos.
Equipamento de armazenamento: Para plataformas giratórias, classificadores e áreas de descarga de racks para serviços pesados.
Máquinas de embalagem e impressão: Suporte e transferência de rolos de papel, bobinas de material.
Fabricação Automotiva: Transporte de carrocerias e componentes de automóveis em linhas de montagem.
Faça você mesmo e equipamentos especiais: como expositores giratórios, grandes movimentadores de móveis, etc.
Especificação de thread: o parâmetro mais crítico. Exemplos: M10, M12, M16 (métrico) ou 1/2"-13, 5/8"-11 (imperial). Deve corresponder ao furo roscado na placa de montagem.
Altura montada: A altura total da superfície de montagem até o topo da esfera principal.
Diâmetro e material da bola:
Diâmetro: Tamanhos comuns: 12mm, 19mm, 25mm. Geralmente, diâmetro maior significa maior capacidade de carga.

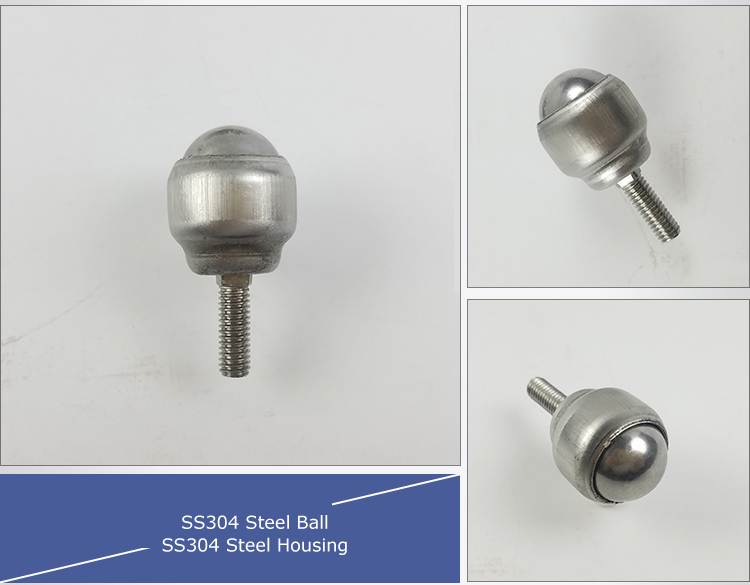

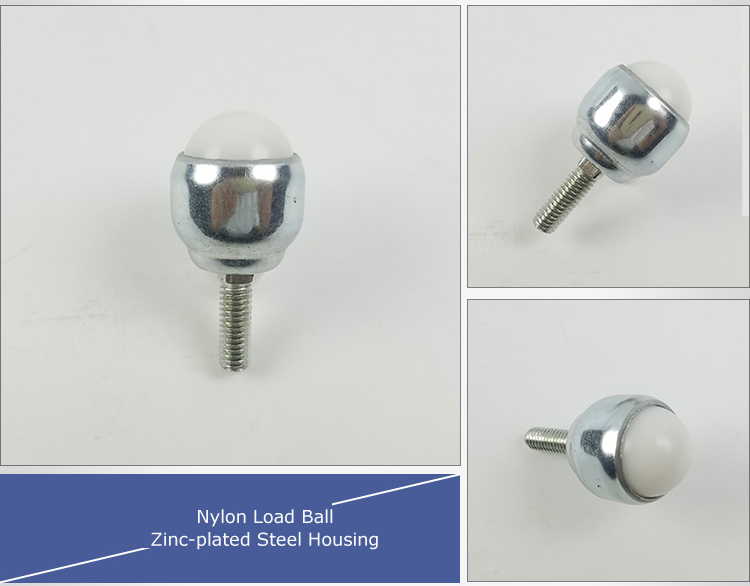

Material: Aço Carbono Zincado (mais comum, econômico), Aço Inoxidável (resistente à corrosão, para uso alimentar/médico), Nylon/POM (à prova de ferrugem, resistente a arranhões, baixo ruído).
Classificação de carga dinâmica/estática: normalmente em quilogramas (kg) ou Newtons (N). A carga estática é o peso máximo quando estacionário; carga dinâmica é a capacidade recomendada durante o movimento.
Ambiente Operacional: Considere a necessidade de resistência à corrosão (escolha aço inoxidável), tolerância a altas temperaturas, resistência química, etc.
Resistência da placa de montagem: A placa deve ter espessura e resistência suficientes. Os furos roscados devem ser perfurados perpendicularmente e dimensionados adequadamente.
Pré-carga/Força de aperto: Use ferramentas apropriadas (por exemplo, chaves inglesas) para apertar com segurança, mas evite apertar demais, pois pode danificar as roscas.
Projeto de Layout:
Distribuição uniforme da carga: Várias unidades devem ser espaçadas uniformemente sob a carga para compartilhar o peso.
Manter a coplanaridade: Os topos de todas as esferas de transferência devem estar no mesmo plano nivelado para garantir um movimento de carga estável.
Espaçamento razoável: O espaçamento excessivo pode causar flacidez e emperramento da carga. Normalmente, o espaçamento deve ser inferior à metade da menor dimensão da superfície de contato da carga.
Manutenção: Limpe regularmente a superfície da esfera, verifique a rotação suave e adicione graxa lubrificante, se necessário.
Materiais e tamanhos alternativos
vs. Transferências de esfera montadas em flange/embutidas: Os tipos montados em pinos são instalados por meio de roscas, economizando mais espaço vertical. Os tipos montados em flange são fixados por meio de parafusos periféricos, melhores para placas finas ou onde o rosqueamento é impraticável, oferecendo maior resistência ao arrancamento.
vs. transferências de bola com mola: os tipos montados em pinos têm uma altura fixa; os tipos com mola podem absorver choques e se adaptar a superfícies de carga irregulares.
As unidades de transferência de esferas são um sistema multidirecional de manuseio de materiais. Movendo-se em todas as direções, as unidades de transferência esférica permitem a transferência fácil de cargas leves e pesadas — mudando a direção do movimento instantaneamente.
Existem muitas aplicações possíveis onde as cargas precisam se mover de forma suave, precisa e com um mínimo de esforço em qualquer direção. Algumas aplicações típicas incluem manuseio de carga e bagagem, linhas de montagem, como rodízio, carregamento de máquinas, sistemas de portas deslizantes, mesas de máquinas, etc.
