| Material: | |
|---|---|
| Número do modelo: | |
| Quantidade: | |
27
RONWIN
HS Code: 8431390000
Uma unidade de transferência de esfera de carga pesada com montagem em flange superior é um componente de manuseio de materiais omnidirecional para serviços pesados. Consiste em uma grande esfera de suporte de carga assentada em um alojamento que contém muitas esferas de rolamento de precisão menores, permitindo que a esfera principal gire livremente em qualquer direção. O "Montagem com flange superior" refere-se ao seu método de instalação, onde a unidade é colocada em um orifício pré-cortado em uma superfície (como uma mesa ou base transportadora) e fixada na parte superior com parafusos, tornando a instalação e remoção muito simples. Estas unidades são projetadas para suportar e facilitar a movimentação de cargas extremamente pesadas com esforço mínimo.
Materiais para serviços pesados: A esfera principal e o alojamento são normalmente feitos de aço temperado, aço inoxidável ou, às vezes, aço cromado para máxima resistência, resistência ao desgaste e durabilidade.
Esfera de suporte de carga grande: A esfera primária é significativamente maior do que as das unidades padrão, projetada para distribuir cargas pontuais elevadas sobre uma área de superfície maior.
Mecanismo de rolamento de alta capacidade: O soquete é preenchido com esferas de precisão endurecidas (o mecanismo de "transferência") que permitem que a esfera principal gire com atrito muito baixo. Muitas vezes, eles são selados e lubrificados permanentemente para toda a vida.
Fácil instalação: A unidade possui um flange ou borda que fica na superfície superior da placa de montagem. Ele é fixado por parafusos que passam pelos orifícios deste flange. Esta é a sua característica definidora.
Não é necessário acesso inferior: Ao contrário das unidades aparafusadas que requerem acesso por baixo da mesa, as unidades com flange superior podem ser instaladas e removidas por cima. Esta é uma grande vantagem para muitas estruturas.
Seguro e Estável: Quando aparafusado, o flange fornece uma base ampla e estável que resiste a tombamento e balanço sob cargas pesadas e móveis.
Projetado para peso extremo: não são para caixas de luz. As unidades individuais podem ter capacidades de carga dinâmica que variam de várias centenas de quilogramas (kg) a vários milhares de kg por unidade.
Classificação de carga estática: A capacidade de carga estática (quando a carga está estacionária) é frequentemente 3 a 5 vezes maior que a classificação dinâmica, garantindo nenhuma deformação sob cargas armazenadas.
Movimento Omnidirecional: A principal vantagem é que eles permitem que as cargas sejam movidas em qualquer direção horizontal com força de impulso mínima, bem como giradas facilmente.
Baixo atrito de partida e rolamento: A fabricação de alta qualidade garante um movimento suave, evitando "stick-slip" e possibilitando o posicionamento preciso de itens pesados.
Ciclo de trabalho: Projetado para uso contínuo ou semicontínuo em ambientes industriais exigentes.
Opções com mola: Muitos modelos para serviços pesados estão disponíveis com um mecanismo de mola que levanta a esfera ligeiramente acima da superfície de montagem. Isto mantém a carga elevada quando não está em uso e garante que a carga seja compartilhada entre várias unidades.
Vedação: As opções incluem vedações de borracha ou vedações de labirinto para proteger os rolamentos internos contra poeira, detritos e umidade, o que é fundamental para a longevidade em ambientes agressivos.

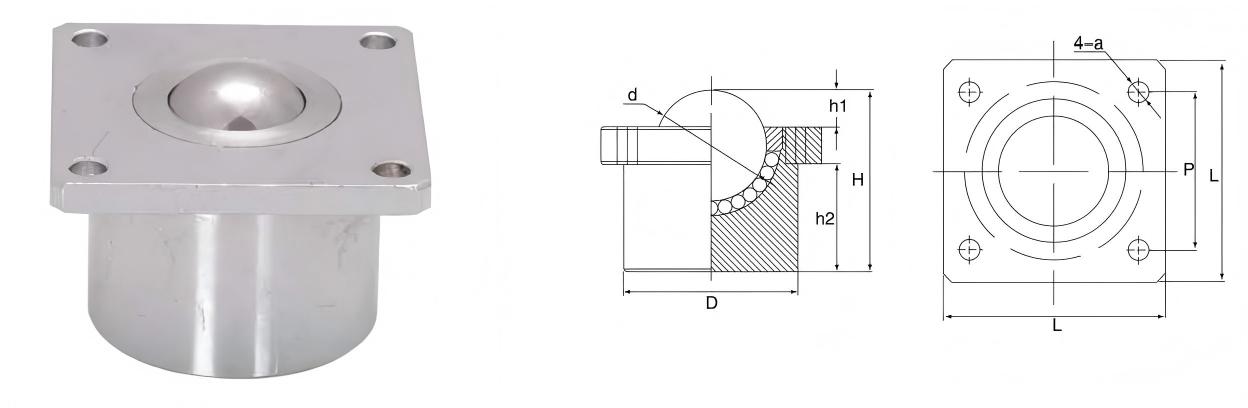

| Modelo não. | Capacidade de carga (kg) | Dimensões (mm) | Peso (g) | |||||||||
| Materiais | Sugerir | Máx. | d | D | h1 | h2 | H | L | P | a | ||
| 2712 | BS/CS | 15 | 20 | 12 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 100 |
| 2725 | BS/CS | 150 | 200 | 25.4 | 45 | 5.6 | 31.7 | 42 | 57 | 45 | 6 | 490 |
| 2730 | BS/CS | 250 | 300 | 30.16 | 54 | 6.5 | 37.5 | 50 | 68 | 54 | 6.5 | 1100 |
| 2738 | BS/CS | 350 | 400 | 38.1 | 60 | 12.7 | 36.6 | 62 | 76 | 58 | 7.0 | 1400 |
| 2751 | BS/CS | 600 | 700 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 6400 |
A combinação única de grande resistência, fácil montagem e movimento multidirecional torna essas unidades indispensáveis em cenários específicos de carga pesada.
Fabricação Automotiva: Usado em gabaritos de montagem e acessórios para posicionar e girar componentes pesados, como blocos de motores, transmissões e estruturas de veículos.
Aeroespacial: Facilita o movimento preciso e o alinhamento de grandes asas de aeronaves, seções de fuselagem e outros componentes.
Máquinas Industriais: Auxiliar na montagem e instalação de prensas de grande porte, injetoras e equipamentos CNC.
Transferência multidirecional: Uma grade de unidades de transferência de esferas é instalada nivelada na superfície de uma mesa (geralmente chamada de “mesa de transferência de esferas”). Isso cria uma zona onde paletes pesados, engradados ou máquinas podem ser facilmente empurrados para fora de uma linha transportadora, girados 90 graus ou transferidos para outro transportador.
Estações de mudança de direção: críticas em linhas de logística e fabricação onde o caminho do fluxo do produto precisa mudar sem sistemas de transporte complexos.
Suporte e movimentação de chapas metálicas: Usado em conjunto com dobradeiras e cortadores a laser para suportar chapas grandes e pesadas de metal (por exemplo, chapa de aço), permitindo que os operadores as deslizem para a posição para processamento sem riscar a superfície.
Docas de carga e armazéns: Incorporados em placas de doca para serviços pesados ou seções de piso para ajudar a manobrar paletes totalmente carregados, pesando milhares de quilos, dentro e fora dos caminhões.
Rotadores de paletes: usados como um componente chave em dispositivos projetados para girar paletes pesados para embalagem ou despaletização.
Qualquer acessório de fixação personalizado ou gabarito de montagem que exija que um componente pesado seja facilmente reposicionado ou girado por um operador ou robô geralmente incorporará essas unidades.
| Recurso | Montagem de flange superior | Montagem aparafusada (tipo pino) | Montagem de flange inferior |
|---|---|---|---|
| Método de montagem | Caiu no buraco, aparafusado por cima. | Pino roscado aparafusado em um orifício roscado por baixo. | Os parafusos passam através do flange por cima, mas o flange fica sob a superfície de montagem. |
| Facilidade de instalação | Muito fácil. Não é necessário acesso inferior. | Difícil. Requer toque preciso e acesso por baixo. | Moderado. Requer um orifício de folga e acesso por baixo para porcas. |
| Estabilidade sob carga | Excelente. Flange largo resiste ao balanço. | Bom, mas depende da resistência do fio. | Excelente, semelhante ao flange superior. |
| Melhor para | Pratos grossos, mesas e superfícies onde o acesso inferior é restrito. | Superfícies finas onde um fio forte pode ser formado. | Situações onde uma superfície superior perfeitamente nivelada é crítica. |
As unidades de transferência de esferas para carga pesada com montagem em flange superior são a solução ideal quando você precisa mover cargas enormes e pesadas sem esforço em qualquer direção. Sua construção robusta garante confiabilidade sob estresse extremo, enquanto seu design de flange montado na parte superior oferece flexibilidade de instalação incomparável. São componentes fundamentais para a criação de sistemas de movimentação de materiais eficientes, ergonômicos e seguros nos ambientes industriais mais exigentes, desde fábricas automotivas até oficinas de máquinas pesadas.
