65
RONWIN
HS Code: 8431390000

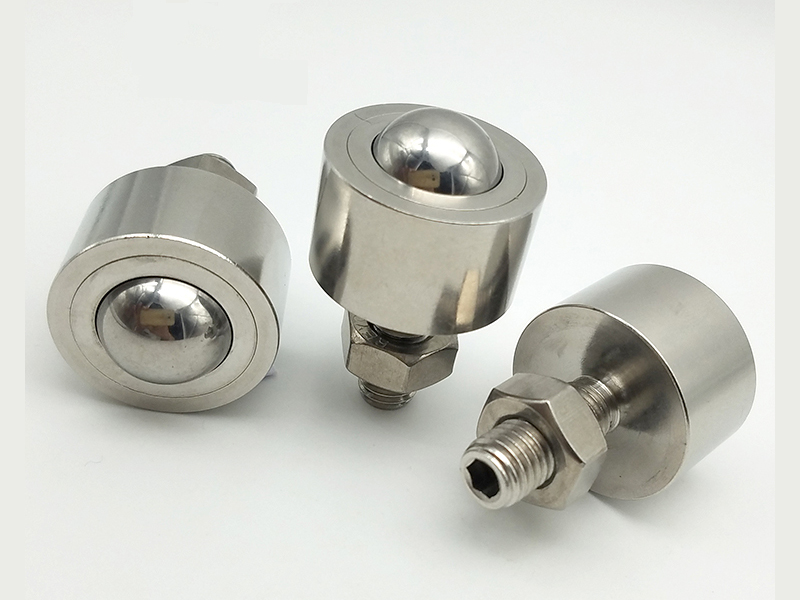

Esta é uma unidade de transferência de esfera em miniatura com montagem em pino roscado, também comumente conhecida como "êmbolo esférico" ou "transferência esférica com mola". Ela consiste em uma esfera de alta precisão (normalmente feita de aço inoxidável) alojada dentro de um corpo com um pino de montagem rosqueado. A bola pode girar omnidirecionalmente com baixo atrito. Sua função principal é converter o atrito de deslizamento em atrito de rolamento, permitindo movimento e posicionamento precisos e suaves.
Fricção de rolamento muito baixa: permite um movimento suave e preciso com o mínimo de força motriz necessária. Alta precisão e consistência: a bola e o corpo feitos com precisão garantem uma operação suave e alta repetibilidade no posicionamento.
Fácil instalação: O pino roscado permite o aparafusamento direto em um furo roscado do equipamento, tornando a instalação simples, segura e livre de acessórios complexos.
Design Miniatura: Seu tamanho pequeno o torna adequado para equipamentos de precisão onde o espaço é limitado.
Durabilidade e Resistência à Corrosão: A construção em aço inoxidável permite a adaptação a diversos ambientes industriais, inclusive aqueles que necessitam de limpeza ou possuem elementos corrosivos moderados.
Alta capacidade de carga: Apesar de seu pequeno tamanho, graças aos materiais de alta dureza, uma única unidade de transferência de esfera pode suportar cargas consideráveis.

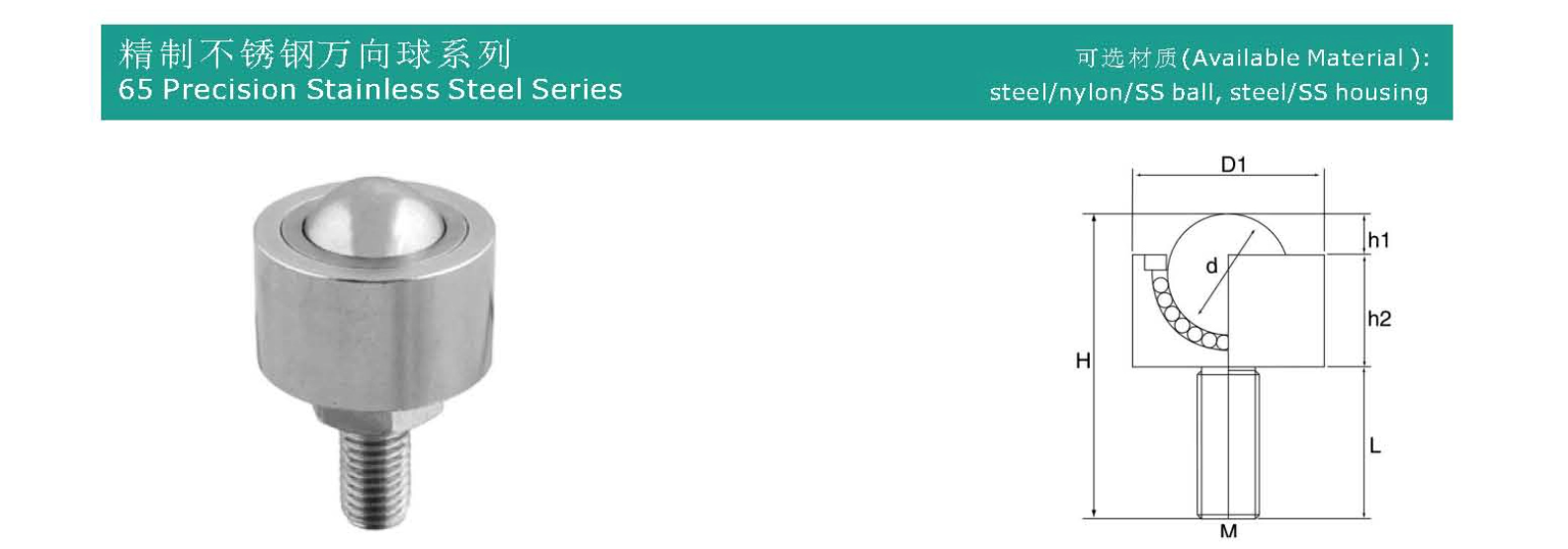

| Modelo não. | Capacidade de carga (kg) | Dimensões (mm) | ||||||||
| Materiais | Sugerir | Máx. | d | D1 | H | h1 | h2 | M | L | |
| 6505 | SS/SS | 4 | 5 | 5.56 | 12 | 23 | 1.5 | 6.5 | M6 | 15 |
| 6508 | SS/SS | 6 | 7 | 8.73 | 16 | 27 | 2.5 | 9.5 | M6 | 15 |
| 6510 | SS/SS | 8 | 10 | 10.32 | 19 | 35 | 3.5 | 11.5 | M8 | 20 |
| 6515 | SS/SS | 12 | 18 | 15.87 | 25 | 40 | 5.3 | 14.7 | M8 | 20 |
| 6519 | SS/SS | 15 | 20 | 19.05 | 31 | 50 | 6.3 | 18.7 | M10 | 25 |
Esfera de precisão: Normalmente feita de aço inoxidável de alta qualidade (por exemplo, 440C), ela passa por tratamento térmico e retificação de precisão para atingir alta dureza, resistência ao desgaste, resistência à corrosão e uma rugosidade superficial muito baixa.
Corpo e pino roscado: O corpo abriga a bola e normalmente contém uma mola embutida e um mecanismo de ajuste de pressão. O pino roscado na base (por exemplo, roscas métricas M3, M4, M5, M6) é usado para instalação segura.
Mecanismo Interno de Pressão e Retorno: Uma mola embutida fornece pressão constante para baixo na esfera, garantindo que ela mantenha um bom contato com a superfície de carga e retorne automaticamente à sua posição original após ser pressionada.
Quando uma peça de trabalho ou componente do equipamento pressiona contra a esfera e se move, a esfera gira devido ao atrito aplicado.
Por envolver contato pontual e atrito de rolamento, o atrito dinâmico é muito menor que o atrito de deslizamento. Isso resulta em movimentos lineares ou rotacionais precisos, de baixo esforço, suaves e antiaderentes.
Montagem em pino roscado: especifica o método de instalação, indicando que possui uma rosca externa que é aparafusada em um orifício roscado na placa de base, como um parafuso.
Aço Inoxidável: Indica o material primário, garantindo resistência, resistência ao desgaste e resistência à corrosão.
Precisão: Enfatiza suas pequenas tolerâncias de fabricação, operação suave e adequação para aplicações de alta precisão.
Miniatura: Indica seu tamanho pequeno, normalmente com um diâmetro de esfera entre 3 mm e 10 mm e um diâmetro de rosca correspondentemente pequeno.
Unidade de transferência de bola: indica sua função principal – a bola pode girar livremente em qualquer direção.
Este produto é um componente crítico em equipamentos de automação, instrumentos de precisão e acessórios de ferramentas. É comumente usado em.
Corrediças Lineares de Precisão: Servem como um rolo de suporte passivo, auxiliando o trilho-guia principal a obter um movimento suave e antiderrapante.
Manuseio e deslocamento de cargas pesadas: Instalado embaixo de uma plataforma e usado em conjunto com uma placa de base lisa para mover facilmente peças de trabalho ou equipamentos pesados.
Dispositivos de ferramentas e mecanismos de posicionamento: Utilizados em equipamentos de usinagem e inspeção CNC para apoiar e guiar peças, permitindo um posicionamento rápido e preciso.
Sistemas de transporte e classificação: Atua como roda guia de baixa resistência em trechos que exigem mudanças de direção ou empurrões suaves.
Instrumentos e equipamentos de escritório: usados dentro de dispositivos como scanners e impressoras para suportar componentes móveis.
Diâmetro da esfera: por exemplo, 5 mm, 6,35 mm (1/4 polegada), 8 mm, etc.
Especificação do pino roscado: por exemplo, M4x0,7, M6x1,0, 1/4"-20UNF, etc.
Altura Total/Altura de Montagem: As dimensões gerais após a instalação.
Capacidade de carga estática: A carga segura máxima que pode suportar em estado estacionário.
Capacidade de carga dinâmica: A carga recomendada que pode suportar durante o rolamento.
Material e dureza da bola: Geralmente aço inoxidável 440C, com HRC ≥ 58.
Força da Mola: A força necessária para pressionar a bola, o que afeta a estabilidade e flexibilidade do contato.
A unidade de transferência de esfera em miniatura de aço inoxidável com montagem em pino roscado é um componente de engenharia pequeno, mas vital. Através do seu design mecânico inteligente, transforma o atrito de deslizamento difícil de controlar em atrito de rolamento eficiente. Isso fornece uma solução de movimento suave, de baixo esforço e precisa para vários equipamentos de precisão. Suas características robustas, duráveis e fáceis de instalar fazem dele a escolha ideal para engenheiros que projetam sistemas de automação altamente confiáveis.
