| Material: | |
|---|---|
| Número do modelo: | |
| Quantidade: | |
26
RONWIN
HS Code: 8431390000
2625, 2638, 2651, 2676
Características: Fixação drop-in, o corpo da unidade de transferência de esfera é usinado por um pedaço de barra de aço sólido, rolamento de esfera de carga de aço que é capaz de fornecer uma capacidade de carga maior, orifício de saída de sujeira, tampa desmontável de fixação por parafuso. Todo o material de aço inoxidável está disponível mediante solicitação.

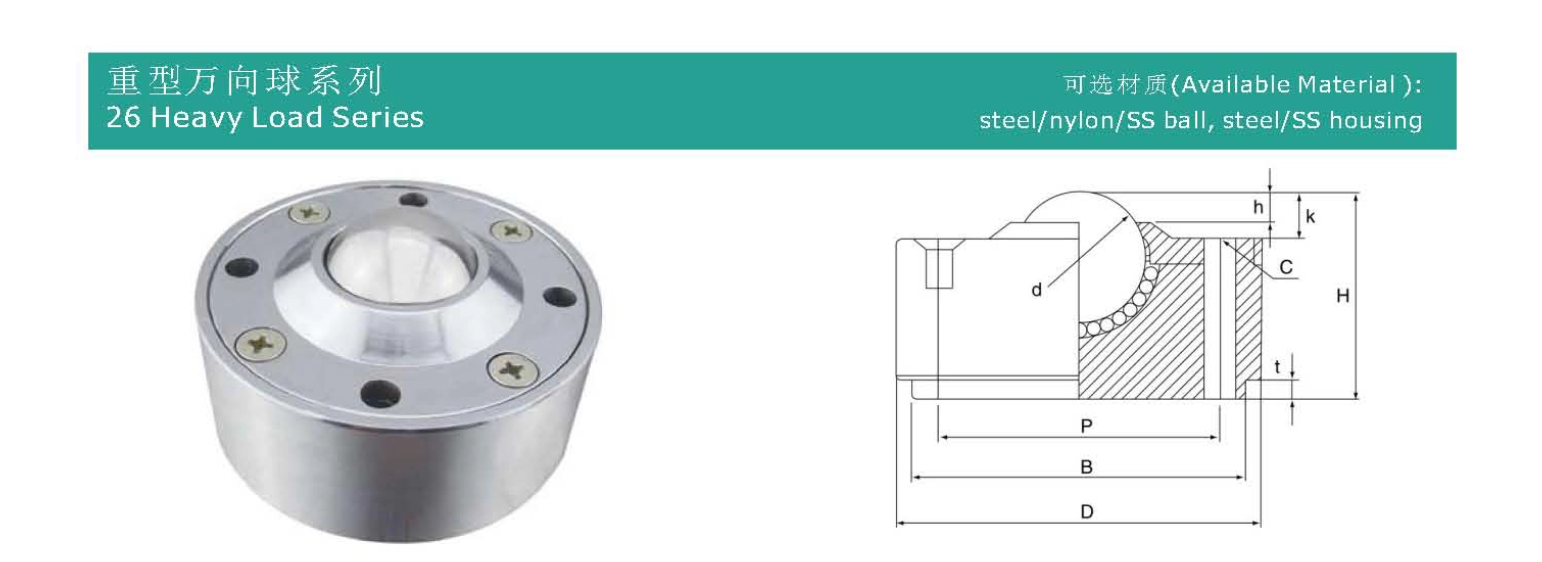

| Modelo não. | Capacidade de carga (kg) | Dimensões (mm) | Peso (g) | |||||||||
| Materiais | Sugerir | Máx. | d | D | h | H | K | B×t | P | C | ||
| 2625 | BS/CS | 120 | 150 | 25.4 | 70 | 6 | 40 | 9 | 64×4 | 54 | 3-Φ6 | 900 |
| SS/SS | 100 | 130 | ||||||||||
| 2638 | BS/CS | 200 | 250 | 38.1 | 95 | 10 | 60 | 17 | 88×5 | 75 | 4-Φ8 | 2300 |
| SS/SS | 150 | 200 | ||||||||||
| 2651 | BS/CS | 250 | 300 | 50.8 | 107 | 10 | 70 | 19 | 105×5 | 86 | 4-Φ10 | 4500 |
| SS/SS | 150 | 200 | ||||||||||
| 2676 | BS/CS | 400 | 450 | 76 | 158 | 15 | 105 | 21 | 145×7,5 | 128 | 4-Φ12 | 10500 |
| SS/SS | 250 | 300 | ||||||||||
A unidade de transferência de esfera de precisão para serviço pesado é um dispositivo de orientação de rolamento de alta resistência e alta carga projetado para movimento suave e posicionamento preciso de equipamentos pesados, peças grandes ou sistemas de transporte. Apresentando uma estrutura de montagem embutida, a cabeça esférica da unidade pode ser embutida abaixo da superfície da placa de montagem, obtendo um layout nivelado ou ligeiramente saliente com a superfície do rolamento para garantir um movimento livre de interferências e uma transição suave das peças de trabalho.
Alta capacidade de carga: Feito de liga de aço de alta qualidade (como aço para rolamento GCr15) ou tratamento de superfície endurecida, com capacidade de carga variando de várias centenas de quilogramas a várias toneladas. Adequado para máquinas pesadas, manuseio de moldes, linhas de produção automatizadas e aplicações similares.
Montagem Embutida: A placa de montagem é pré-usinada com rebaixos para embutir parcialmente a esfera, evitando interferências estruturais. Particularmente ideal para transporte contínuo em superfícies planas ou aplicações que exigem deslizamento contínuo da peça.
Estrutura de rolamento de precisão: Suportada internamente por múltiplas fileiras de rolamentos de esferas ou agulhas de precisão, garantindo rotação de 360° da esfera de baixa resistência e alta flexibilidade e reduzindo a força motriz.
Design de proteção: Vedações ou revestimentos opcionais à prova de poeira (como zinco ou cromagem) para adaptação a ambientes industriais úmidos, empoeirados ou levemente corrosivos.
Compatibilidade Modular: Suporta instalação tipo array, permitindo suporte equilibrado e movimento multidirecional para peças de grande porte através de layout uniforme.
Trenós para troca de moldes de estampagem pesada
Deslocamento auxiliar de grandes mesas de trabalho de máquinas-ferramenta
Módulos transportadores por gravidade para linhas de classificação logística
Sistemas de transferência de carga pesada para estantes de armazém
Mecanismos de direção de suporte de carga para veículos especiais (por exemplo, transportadores de equipamentos aeroespaciais)
Requer rebaixos precisos usinados na placa de base de montagem, com a unidade de transferência esférica fixada por meio de parafusos.
Compatível com placas de aço, perfis de alumínio ou superfícies especiais de trilhos-guia. Interfaces regulares de manutenção de lubrificação são recomendadas após a instalação.
Disponível em várias especificações: diâmetro da esfera (por exemplo, 25 mm–100 mm), dimensões do furo roscado, altura da saliência e outras opções personalizáveis.
Eficiente e economiza trabalho: Reduz significativamente a resistência ao atrito ao mover objetos pesados, melhorando a eficiência operacional.
Otimização de espaço: O design embutido economiza espaço vertical enquanto mantém uma superfície de trabalho plana.
Durável e estável: Os processos de tratamento térmico e os materiais resistentes ao desgaste prolongam a vida útil e reduzem os custos de manutenção a longo prazo.
A unidade de transferência de esferas de precisão embutida para serviço pesado é um componente funcional essencial no setor industrial de manuseio de cargas pesadas. Sua montagem embutida e design de alta capacidade de carga equilibram estabilidade e flexibilidade, tornando-o adequado para aplicações com requisitos rigorosos de precisão, capacidade de carga e layout espacial.
