RONWIN
HS Code: 8431390000
6404, 6405, 6406, 6408, 6410, 6415, 6419

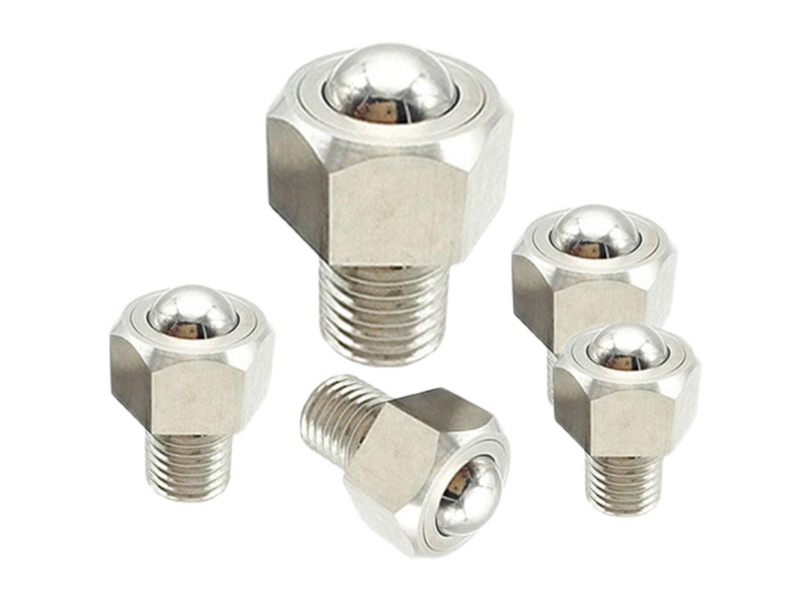

A Mini Ball Transer Unit da Longwei possui a menor unidade de esfera em sua ampla gama de produtos. Com qualidade garantida, as mini unidades são utilizadas nos mais diversos setores. As mini unidades de transferência esférica oferecem movimento e posicionamento exatos e podem ser fixadas com um parafuso para cima ou para baixo. Usando uma máquina CNC e uma esfera de aço inoxidável, é feito um corpo sólido de aço inoxidável.

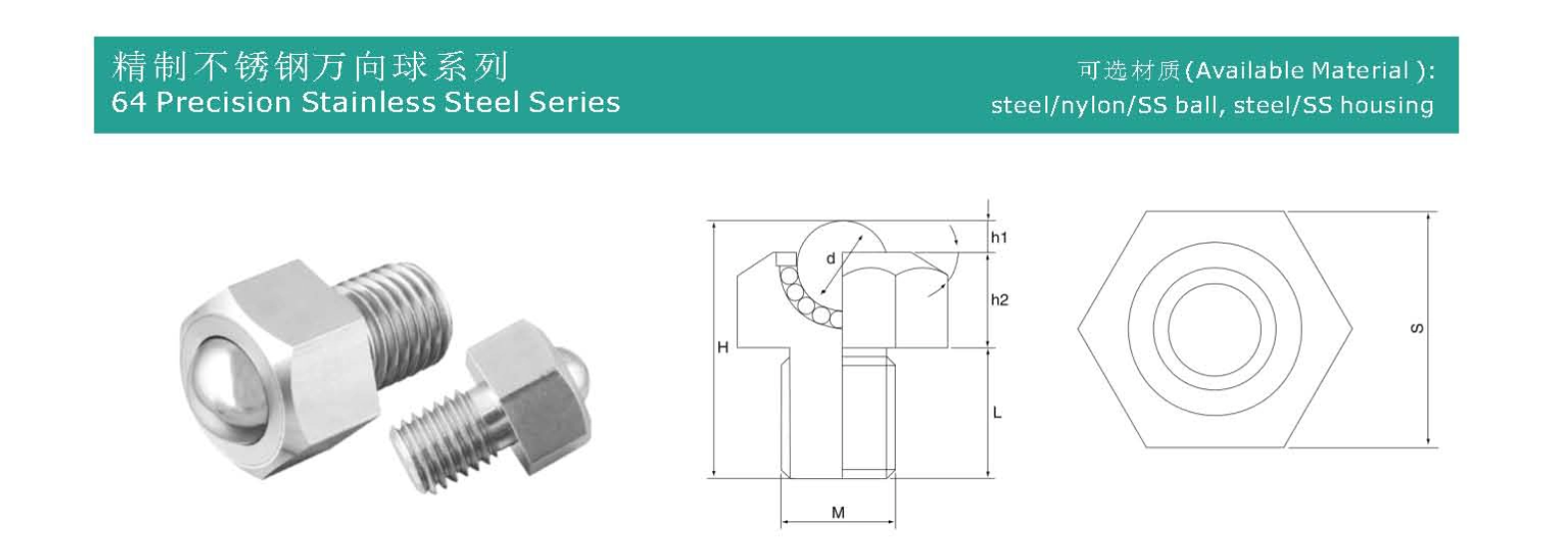

| Modelo não. | Capacidade de carga (kg) | Dimensões (mm) | ||||||||
| Materiais | Sugerir | Máx. | d | H | h1 | h2 | M | L | S | |
| 6404 | SS/SS | 2 | 3 | 4 | 12.1 | 1.1 | 5 | M5 | 6 | 8 |
| 6405 | SS/SS | 3 | 4 | 4.76 | 15.2 | 1.2 | 6 | M6 | 8 | 10 |
| 6406 | SS/SS | 4 | 5 | 5.56 | 18.5 | 1.5 | 7 | M8 | 10 | 13 |
| 6408 | SS/SS | 6 | 7 | 8.73 | 24.5 | 2.5 | 10 | M10 | 12 | 17 |
| 6410 | SS/SS | 8 | 10 | 10.32 | 29.5 | 3.5 | 11 | M12 | 15 | 19 |
| 6415 | SS/SS | 12 | 18 | 15.87 | 40.3 | 5.3 | 15 | M16 | 20 | 24 |
| 6419 | SS/SS | 15 | 20 | 19.05 | 49.3 | 6.3 | 18 | M20 | 25 | 30 |
Uma mini unidade de transferência de esfera de precisão com montagem em rosca hexagonal, também conhecida como lançador de esfera ou êmbolo de esfera, é um componente compacto e de precisão para suporte de gravidade e mudança de direção. Ele utiliza uma esfera de precisão na parte superior para rolamento e deslizamento multidirecional e de baixo atrito, e possui uma base de rosca hexagonal para instalação fácil e segura no equipamento. Suas principais características são design compacto, fácil instalação, rotação flexível e suporte de carga estável.
Fácil instalação, fixação segura: O design de rosca hexagonal permite instalação e remoção simples com apenas uma chave inglesa. A conexão rosqueada fornece forte capacidade anti-rotação e suporte estável.
Baixo atrito, alta flexibilidade: A esfera e a pista de precisão permitem que a unidade gire de forma flexível mesmo sob carga, reduzindo efetivamente o desgaste do equipamento e o consumo de energia.
Estrutura compacta, economiza espaço: O design mini o torna ideal para uso em equipamentos com espaço limitado ou dispositivos de precisão.
Alta Capacidade de Carga: Apesar do seu pequeno tamanho, pode suportar cargas relativamente elevadas para as suas dimensões, graças à carcaça robusta e aos materiais de qualidade.
Resistente ao desgaste e durável: Feito de materiais de alta resistência e alta resistência ao desgaste para longa vida útil, adequado para operação de alta frequência.
Múltiplas opções de materiais: Várias combinações de materiais estão disponíveis para atender diferentes ambientes (por exemplo, indústria em geral, alimentos, ambientes corrosivos, salas limpas).
Esta mini unidade de transferência de esfera é amplamente utilizada em aplicações que exigem posicionamento preciso, transporte sem esforço e mudança de direção:
Instrumentos de precisão e equipamentos de teste: Usados em luminárias de PCB, mesas ópticas, estágios de instrumentos de medição para movimento suave e posicionamento preciso de amostras.
Equipamentos de automação e linhas de produção:
Mecanismos de mudança de direção: Em linhas de montagem e transportadores para alterar o caminho das peças de trabalho.
Mecanismos de suporte e deslizamento: Como pés para gabinetes pesados, quadros de distribuição e mesas de máquinas-ferramenta para facilitar o movimento.
Moldes e gabaritos: instalados sob grandes moldes ou gabaritos para ajuste e posicionamento finos.
Sistemas de Logística e Transporte: Utilizados em classificadores e mesas de transferência de esferas como complemento aos rolos tradicionais, permitindo o fluxo livre multidirecional de itens.
Móveis de alta qualidade e equipamentos de exibição: como portas deslizantes, vitrines móveis, suportes de TV, proporcionando uma experiência de movimento suave.
Considere os seguintes parâmetros ao selecionar este produto:
Especificação da rosca: por exemplo, M6x1, M8x1,25, M10x1,5, etc. (Diâmetro da rosca x passo).
Tamanho hexagonal (entre planos): por exemplo, 8 mm, 10 mm, 13 mm, etc., deve corresponder à chave.
Diâmetro da esfera: por exemplo, φ6mm, φ8mm, φ10mm, etc. Um parâmetro chave que determina a capacidade de carga e flexibilidade.
Altura Total: A altura total após a instalação, afetando o layout do equipamento.
Capacidade de carga estática: A carga estacionária segura máxima que uma única unidade pode suportar.
Material da esfera e da carcaça: Selecionado com base na carga e requisitos ambientais (umidade, produtos químicos, limpeza).
Método de montagem: Confirme se está aparafusando em um furo roscado ou passando por um furo de folga e prendendo com uma porca.
A mini unidade de transferência de esfera de precisão com montagem em rosca hexagonal é um componente funcional que combina uma estrutura inteligente, instalação conveniente e excelente desempenho. Ao converter o atrito de deslizamento em atrito de rolamento, melhora significativamente o desempenho de movimento do equipamento, tornando-o um componente-chave essencial em máquinas de precisão, equipamentos de automação e diversas soluções de transmissão que economizam trabalho.
