Português Português  |
| Material: | |
|---|---|
| Número do modelo: | |
| Quantidade: | |
42
RONWIN
HS Code: 8431390000
Uma unidade de transferência de esferas pesadas à prova de choque com mola é um componente omnidirecional de manuseio de materiais para serviços pesados, projetado para facilitar o movimento suave de cargas pesadas, irregulares ou delicadas em qualquer direção, ao mesmo tempo que absorve choques, vibrações e compensa irregularidades da superfície. É uma atualização significativa em relação a uma unidade de transferência de esfera padrão para aplicações exigentes.
Pense nele como um “rodízio” resistente, mas para uma superfície estacionária, onde a carga é movida por cima da bola.
O próprio nome detalha seu conjunto principal de recursos.
Característica: Esta é a característica definidora. Todo o alojamento da esfera é montado em uma mola interna robusta.
Benefício:
Absorção de choque: Quando uma carga pesada é aplicada ou deixada cair sobre a unidade, a mola se comprime, absorvendo a energia do impacto em vez de transferi-la para a estrutura do transportador, o piso ou a própria carga.
Compensação de carga: Ajusta automaticamente a altura da esfera para acomodar fundos de carga, paletes ou máquinas irregulares. Isto garante que o peso da carga seja distribuído uniformemente entre várias unidades, mesmo que não estejam todas no mesmo plano.
Contato Constante: A tensão da mola garante que a bola mantenha contato positivo com a carga, evitando tremores, saltos ou suspensão em uma única unidade.
Característica: Isto é resultado do carregamento por mola combinado com um design robusto. Os componentes são construídos para resistir a ciclos de impacto repetidos sem falhas.
Benefício: Protege tanto a própria unidade quanto a carga contra danos causados por impactos repentinos, aumentando significativamente a vida útil do equipamento e evitando danos ao produto.
Característica: Construído com materiais de alta resistência, como:
Esfera: Aço carbono-cromo endurecido, aço inoxidável ou às vezes náilon para ambientes específicos.
Carcaça: Aço carbono forjado ou usinado ou aço inoxidável.
Diâmetro de esfera grande: As unidades para serviço pesado possuem esferas maiores (por exemplo, 50 mm, 75 mm, 100 mm e superiores) para distribuir a carga sobre uma área de superfície maior.
Benefício: Capaz de suportar cargas estáticas e dinâmicas extremamente elevadas, muitas vezes variando de várias centenas de quilogramas a várias toneladas por unidade.
Característica: A bola gira livremente em qualquer direção horizontal dentro do seu encaixe.
Benefício: Fornece manobrabilidade máxima, permitindo que as cargas sejam giradas, deslocadas ou posicionadas lateralmente com esforço mínimo. Isto elimina a necessidade de mecanismos de direção complexos.
Característica: A bola fica em um sistema de rolamento de precisão (geralmente uma série de agulhas menores ou rolamentos de esferas) que permite uma rotação suave e de baixo atrito. São incorporadas vedações de alta qualidade (geralmente vedações de contato de labirinto ou de lábio triplo).
Benefício: O sistema de rolamento suporta as cargas radiais para um movimento suave, enquanto as vedações protegem os mecanismos internos contra poeira, areia, umidade e outros contaminantes, garantindo confiabilidade em ambientes agressivos.

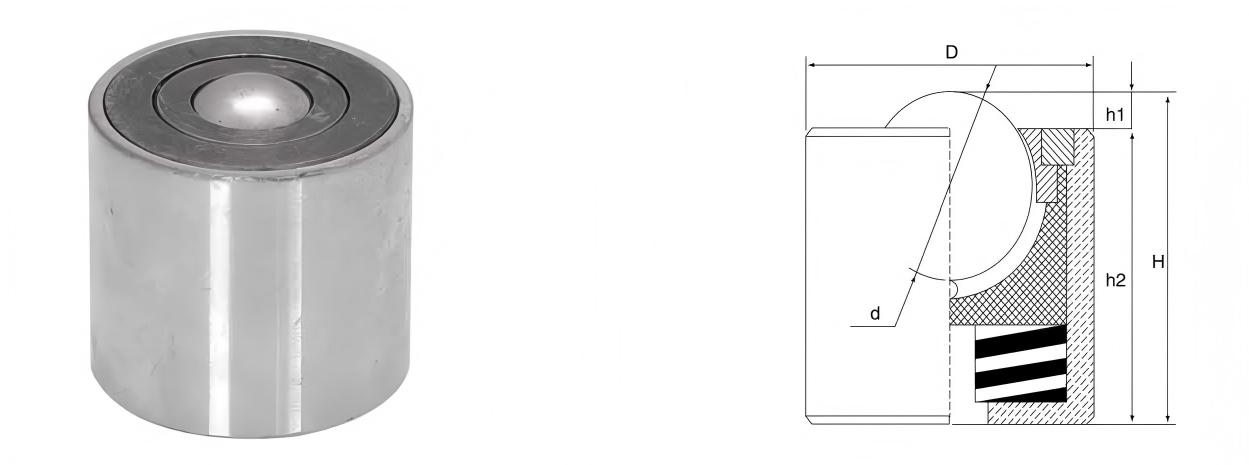

| Modelo não. | Capacidade de carga (kg) | Dimensões (mm) | Peso (g) | ||||||
| Materiais | Comprimir | Sugerir/Máx. | d | D | h1 | h2 | H | ||
| 4210 | BS/CS | 15kgf | 20/25 | 9.52 | 20 | 2 | 23 | 25 | 42 |
| 4215 | BS/CS | 40kgf | 50/60 | 15.875 | 28 | 3 | 33 | 36 | 120 |
| 4219 | BS/CS | 60kgf | 70/80 | 19.05 | 38 | 3 | 35 | 38 | 280 |
| 4225 | BS/CS | 100kgf | 120/150 | 25.40 | 44 | 5 | 40 | 45 | 390 |
Estas unidades são indispensáveis em indústrias onde itens pesados, pesados ou delicados precisam ser movidos, posicionados ou transferidos com precisão e cuidado.
Caso de uso: Posicionamento de grandes estruturas de máquinas CNC, geradores industriais, prensas de estampagem e componentes de turbinas na área de montagem.
Por que é usado: A carga da mola compensa bases irregulares da máquina e o recurso à prova de choque protege as superfícies usinadas com precisão contra danos por impacto durante o posicionamento.
Caso de uso: Mover e alinhar asas de aeronaves, seções de fuselagem e outras grandes estruturas compostas.
Por que é usado: As unidades permitem microajustes em qualquer direção. A absorção de choque é crítica para proteger estruturas compostas delicadas e multimilionárias contra rachaduras ou pontos de tensão.
Caso de uso: Transferência de matrizes de estampagem maciças de várias toneladas para dentro e fora das prensas.
Por que é usado: Permite movimento lateral preciso para alinhar a matriz com os trilhos da prensa. A carga da mola absorve o choque inicial quando a matriz é colocada.
Caso de uso: Usado na junção de dois transportadores ou como parte de uma plataforma giratória manual para alterar a direção de paletes pesados, rolos de aço ou contêineres grandes.
Por que é usado: Permite que o operador empurre facilmente uma carga pesada em uma nova direção com o mínimo de força. As unidades de transferência de esferas são frequentemente montadas embutidas em uma placa de aço para criar uma “mesa de transferência de esferas”.
Caso de uso: movimentação de estruturas de veículos, blocos de motores e grandes montagens entre estações de produção.
Por que é usado: Fornece flexibilidade para ajustes manuais e protege tanto o componente quanto a estação de trabalho contra forças de impacto.
Caso de uso: Manuseio de equipamentos industriais pesados, grandes geradores ou máquinas personalizadas em um armazém.
Por que é usado: Uma maneira simples e econômica de mover itens que são muito pesados para porta-paletes padrão ou que têm formato irregular.
| Recurso | Unidade pesada à prova de choque com mola | Unidade de transferência de bola padrão |
|---|---|---|
| Capacidade de carga | Muito alto (500kg - 5000kg+) | Baixo a Moderado (50kg - 500kg) |
| Tratamento de Impacto | Excelente (projetado para isso) | Ruim (Rígido, impacta a unidade e a carga) |
| Cargas Desiguais | Compensa automaticamente | Pode causar emperramento e desgaste irregular |
| Custo | Superior | Inferior |
| Aplicação | Posicionamento pesado, delicado e crítico | Cargas leves e uniformes, transporte simples |
Em resumo, a unidade de transferência de esferas pesadas à prova de choque com mola é uma solução de engenharia para os problemas mais desafiadores de manuseio de materiais. É o componente ideal quando você precisa combinar capacidade de carga extrema com manobrabilidade precisa e protegida contra choques. Ao absorver energia e compensar imperfeições, protege tanto o produto como a infraestrutura, tornando-o um ativo crítico na indústria pesada, aeroespacial e na produção avançada.
