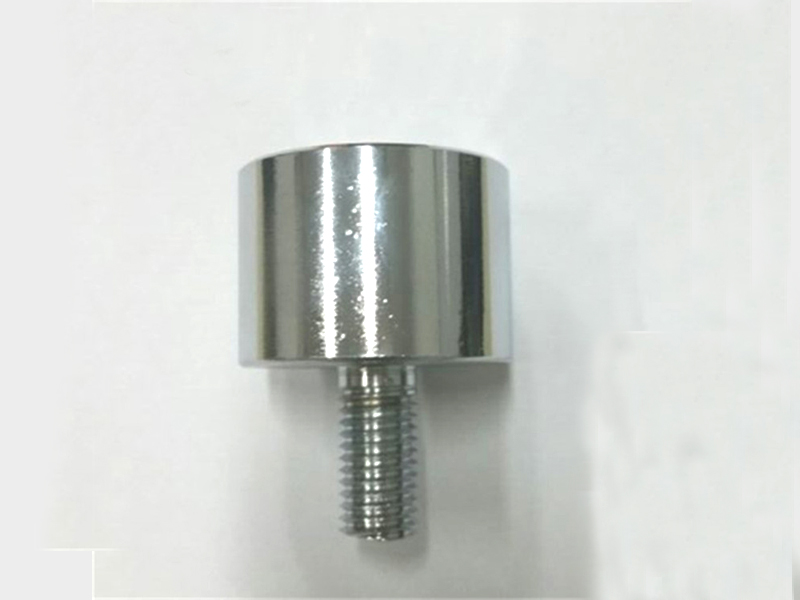

Uma unidade de transferência de esfera para serviço pesado com rosca de parafuso é um componente de transferência de esfera robusto projetado especificamente para suportar cargas extremamente altas e condições operacionais adversas. Ele integra uma esfera superdimensionada e de alta dureza e uma carcaça robusta com uma rosca de parafuso para serviço pesado. Seu principal objetivo de projeto é fornecer movimento omnidirecional e de baixo atrito, garantindo ao mesmo tempo integridade estrutural e longa vida útil sob alta pressão, alto impacto e operação contínua. Ela serve essencialmente como uma “junta poderosa” em aplicações industriais para movimentação de cargas extremamente pesadas.
Capacidade de carga estática: A carga segura máxima (em toneladas ou kN) que pode suportar em estado estacionário.
Capacidade de carga dinâmica: A carga recomendada (em toneladas ou kN) que pode suportar durante o rolamento.
Especificação da rosca do parafuso: por exemplo, M20x2,5, M30x3,5, 1"-8UNF, etc.
Diâmetro da esfera: Está diretamente relacionado à capacidade de carga e suavidade de rolamento.
Altura montada: A altura total após a instalação, afetando o design da mesa de trabalho.
Material e Tratamento Térmico: O material e a dureza da bola e do soquete.
Faixa de temperatura operacional: Determinada pela graxa e pelos materiais de vedação utilizados.

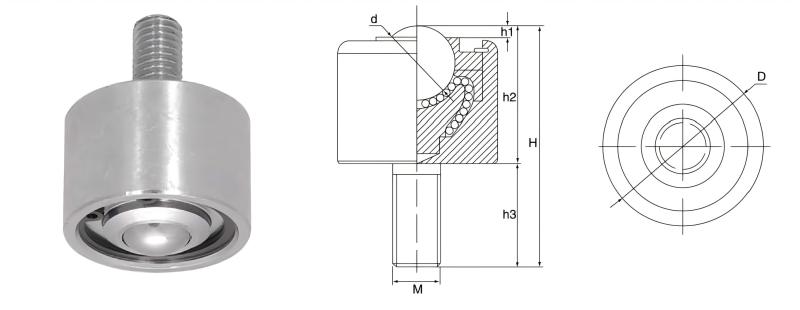

| Modelo não. | Capacidade de carga (kg) | Dimensions | Peso (g) | ||||||||
| Materiais | Sugerir | Máx. | d | D | h1 | h2 | H | h3 | M | ||
| 3419 | BS/CS | 60 | 70 | 19 | 42 | 3 | 33 | 58 | 25 | M12 | 250 |
| 3422 | BS/CS | 120 | 150 | 22 | 48 | 3 | 40 | 70 | 30 | M12 | 380 |
| 3425 | BS/CS | 150 | 200 | 25.4 | 55 | 4 | 46 | 81 | 35 | M16 | 700 |
| 3438 | BS/CS | 300 | 400 | 38.1 | 80 | 8 | 70 | 115 | 45 | M22 | 2100 |
| 3451 | BS/CS | 450 | 550 | 51 | 100 | 12 | 95 | 145 | 50 | M24 | 4400 |
Este produto normalmente consiste nos seguintes componentes principais:
Bola para serviço pesado:
Material: Normalmente usa materiais com capacidade de carga ultra-alta, como aço para rolamentos com alto teor de carbono e cromo (GCr15), aço inoxidável endurecido a HRC 60 ou superior (por exemplo, 440C) ou liga de aço com superfície endurecida. Algumas versões podem ser fosfatizadas ou zincadas para aumentar a resistência à ferrugem.
Tamanho: O diâmetro da esfera é grande, geralmente variando de 25mm a 100mm ou até maior, para proporcionar uma maior área de contato e maior capacidade de carga.
Soquete/corrida de esfera para serviços pesados:
Fabricado em aço temperado ou bronze de alta resistência, retificado com precisão para formar um par de alta precisão e baixo atrito com a bola, capaz de distribuir uniformemente imensa pressão.
Carcaça reforçada e rosca do parafuso:
Carcaça: Fabricada em aço de alta resistência por forjamento ou fundição de precisão, apresentando estrutura espessa e robusta para suportar cargas radiais e axiais significativas.
Rosca do parafuso: Este é o principal componente de montagem. Normalmente consiste em roscas métricas grossas (por exemplo, M12, M16, M20, M30) ou roscas imperiais UNC. A seção roscada é curta e forte, garantindo que possa suportar altas forças de cisalhamento e momentos de flexão, e pode ser aparafusada com segurança em furos roscados na base do equipamento.
Sistema de vedação e lubrificação:
Vedações para Serviços Pesados: Geralmente equipadas com vários anéis de vedação (por exemplo, vedações NBR ou poliuretano) para prevenir eficazmente a entrada de poeira, lascas de metal e umidade, adaptando-se a ambientes agressivos de oficina.
Graxeira: Graxeiras padrão (por exemplo, graxeiras Zerk) são incluídas para facilitar o reabastecimento regular de graxa para altas temperaturas ou extrema pressão, garantindo operação suave e desgaste reduzido sob cargas pesadas.
Capacidade de carga extremamente alta: Projetado especificamente para aplicações pesadas, com capacidades de carga estática atingindo várias toneladas e altas classificações de carga dinâmica.
Durabilidade excepcional e resistência ao impacto: A construção robusta e os materiais de alta qualidade permitem suportar impactos e vibrações severos, resistindo a deformações ou danos.
Laminação Flexível Omnidirecional: Mantém a laminação omnidirecional de baixo atrito mesmo sob alta pressão, facilitando o movimento de peças pesadas.
Fácil instalação e manutenção: O design da rosca do parafuso permite uma instalação muito simples – basta parafusá-lo em um orifício pré-roscado e apertar. Interfaces de lubrificação padrão facilitam a manutenção.
Vedação Robusta: O excelente design de vedação garante longa vida útil e confiabilidade em ambientes agressivos, como aqueles com poeira e umidade.
Resistência a altas temperaturas: Muitos modelos usam graxas e materiais para altas temperaturas, tornando-os adequados para aplicações em altas temperaturas, como plataformas de soldagem.
Seu princípio básico é o mesmo das transferências de esferas padrão, mas reforçado para cargas pesadas:
Fixação: Toda a unidade de transferência de esfera é instalada com segurança em bancadas de trabalho, corrediças ou bases de equipamentos por meio da rosca do parafuso para serviço pesado em sua parte inferior.
Rolamento de carga: Peças pesadas (por exemplo, tarugos de aço, moldes, grandes componentes de máquinas) pressionam a esfera. O peso é transferido através da esfera para o encaixe tratado termicamente e para a carcaça reforçada.
Rolamento: Quando a peça precisa ser movida, uma força lateral é aplicada. A bola rola dentro do seu encaixe, convertendo o atrito de deslizamento entre a peça de trabalho e a base em atrito de rolamento, permitindo que objetos muito pesados sejam movidos com força mínima.
Este componente é uma parte essencial da indústria pesada e é amplamente utilizado em:
Troca e ajuste de moldes: Utilizado em grandes prensas e máquinas injetoras para suportar e movimentar moldes pesando dezenas de toneladas.
Manuseio de placas de aço e materiais: Facilita a alimentação, descarga e posicionamento de placas de aço em racks de armazenamento de materiais, máquinas de corte e mesas de trabalho de máquinas de corte a laser.
Montagem e Manutenção de Máquinas Pesadas: Utilizado para movimentação de grandes engrenagens, caixas de rolamentos e outros componentes, facilitando o alinhamento e instalação.
Posicionadores de soldagem e plataformas de fixação: Suporta estruturas soldadas pesadas e permite que elas sejam facilmente giradas para a posição ideal de soldagem.
Construção Naval e Fabricação de Veículos Pesados: Usado para mover grandes seções de navios ou estruturas de veículos.
A unidade de transferência de esfera para serviços pesados com rosca de parafuso é uma ferramenta poderosa para resolver o desafio de mover materiais pesados. Através de sua estrutura reforçada, esfera endurecida superdimensionada e método conveniente de montagem de parafusos, ele converte o atrito de deslizamento significativo em atrito de rolamento controlável. Isto reduz enormemente a intensidade de trabalho na movimentação de objetos pesados, melhora a eficiência do trabalho e a segurança do equipamento, tornando-o um componente-chave indispensável para a economia de mão-de-obra e a automação na indústria pesada.
