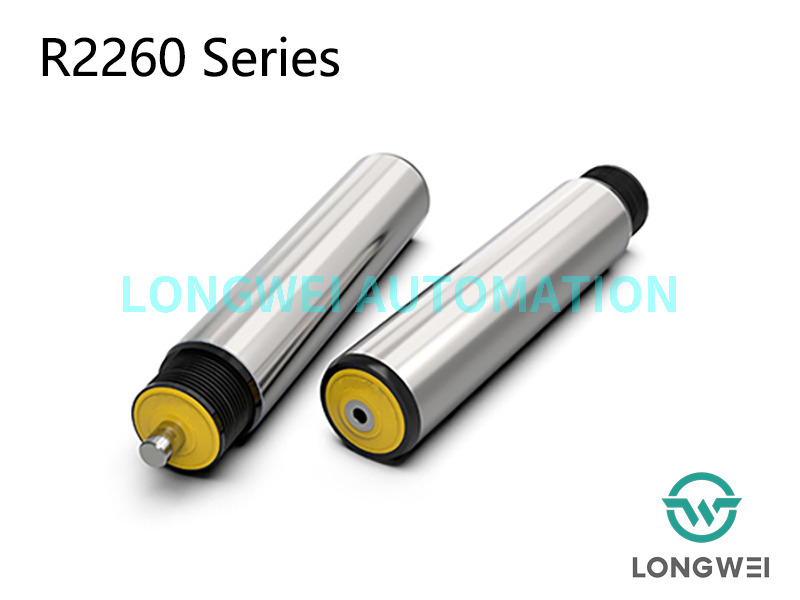

R2260
RONWIN
HS Code: 8431390000
Aplicação area
Sistemas de transporte acionados internamente, a polia da correia redonda O-ring está localizada na extremidade do rolo que separa a área acionada e a área de transporte evitando interferência entre a polia da correia O e a mercadoria transportada, rolamento de esferas de precisão com carcaça de polímero, que fornece um rolo atraente, suave e bastante funcional. Amplamente aplicado em transportadores de cargas leves para transporte de caixas, papelão, contêineres, barris ou pneus.
Suave e com baixo ruído
Sem ranhuras no tubo, com rolamento de esferas de precisão e carcaça de polímero que faz com que o rolo transportador acionado por polia O-ring tenha as vantagens de funcionamento suave e baixo ruído.
Boa proteção contra sujeira e água
O design da vedação da tampa protege o rolamento, proporcionando excelente resistência à poeira e respingos de água.
Lcarregamento lateral
Na configuração padrão, a caixa do mancal com tampa e mancal é pressionada no tubo e as extremidades do tubo são arredondadas, permitindo assim que os materiais sejam facilmente movidos lateralmente.
Tdados técnicos
Dados técnicos gerais | |
Máx. capacidade de carga | 180 KG |
Máx. velocidade do transportador | 60m/min |
Faixa de temperatura | −5 a +40°C |
Materiais | |
Tubo | Aço carbono, aço inoxidável |
Eixo | Aço revestido a óleo antiferrugem, Aço zincado, Aço inoxidável |
Carcaça de rolamento | Poliamida, preta |
Tampa final | Polipropileno, amarelo/cinza |
Rolamento | Rolamento de esferas de precisão |
Delemento rive | |
Polia da correia O | Poliamida, preta |
Dversões de design | |
Tratamento de superfície | Zincado, cromado |
Mangas tubulares | Manga PP, manga PU |
Atrasado | Borracha, PU |

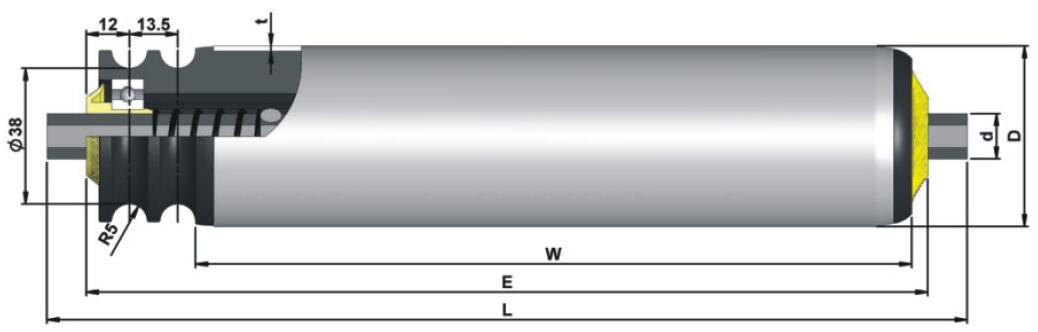

Diagrama do rolo transportador de polia de correia O R2260
Dimensão da série R2260 com instalação com mola
Tubo Mmaterial | D×T | Eixo | E | L |
Aço, aço inoxidável | 50×1,5 | Φ12/11 HEX | E=L+35,5 | C=L+57,5 |
Dimensão da série R2260 com instalação de rosca fêmea
Tubo Mmaterial | D×T | Eixo | E | L |
Aço, aço inoxidável | 50×1,5 | Φ12/11 HEX | E=L+35,5 | C=L+36,5 |
