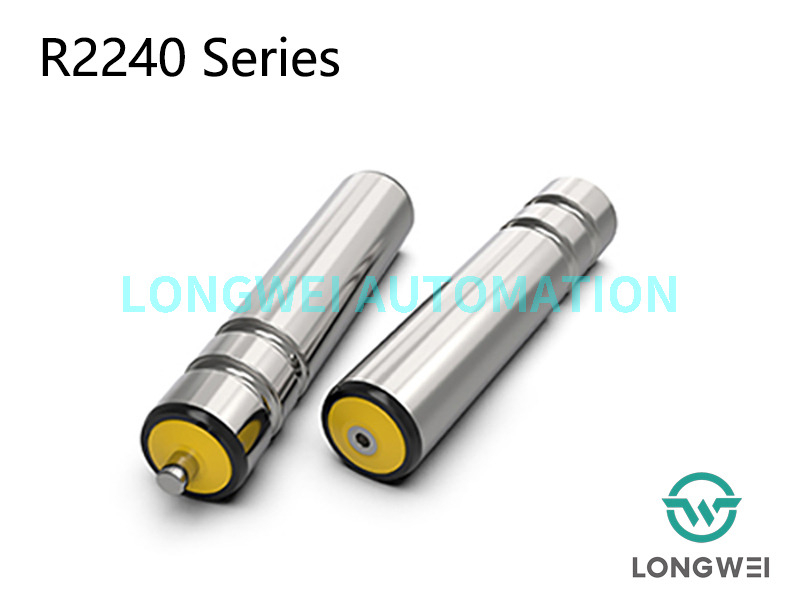

R2240
RONWIN
HS Code: 8431390000
Comparado com o rolo acionado por corrente, o rolo transportador acionado por correia tem as vantagens de alta velocidade e baixo ruído, sendo amplamente aplicado em entregas leves ou médias em caixa.
A unidade de rolamento é composta por rolamento de esferas de precisão, carcaça de polímero e tampa terminal. Não é apenas pela boa aparência, mas também pelo funcionamento suave, silencioso e à prova d'água.
A tampa final do rolo resiste bem a poeira e respingos de água no ambiente de trabalho.
Exceto o tipo padrão, a posição e o número de ranhuras podem ser personalizados.
O rolo ranhurado acionado por correia redonda com anel de vedação é adequado para transporte em alta velocidade. A velocidade de transporte pode variar de acordo com o diâmetro e comprimento do rolo, velocidade máxima de até 120m/min.
Faixa de temperatura de trabalho -5℃ a +40℃.
Características da transmissão acionada por correia de ranhura dupla.
-Layout flexível, fácil instalação e manutenção;
-A atenuação do torque é rápida, um único rolo acionado por motor geralmente pode acionar efetivamente apenas 7 ~ 8 rolos passivos, o peso de uma única peça de transporte não deve exceder 30 kg em uma unidade de transporte;
-A instalação da correia redonda O-ring requer uma certa quantidade de pré-carga, diferentes fabricantes de correias "O", a pré-carga será diferente. (para obter detalhes, consulte os fornecedores profissionais de correias "O"), geralmente 5% ~ 8% (ou seja, 5% ~ 8% do comprimento teórico do anel do diâmetro inferior).

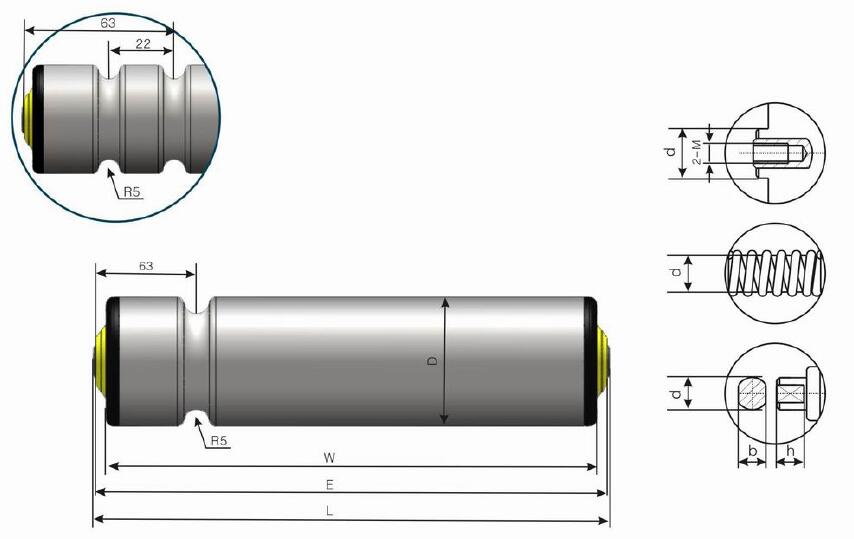

Diagrama do rolo transportador de correia em O com ranhuras duplas DR240
Dimensão da série R2240 com instalação com mola
Tubo Mmaterial | D×T | Eixo | E | L |
Aço, aço inoxidável | 38×1,2 | Φ12 | E=L+8 | C=L+30 |
Aço, aço inoxidável | 50×1,5 | Φ12/11 HEX | E=L+10 | L=L+32 |
Aço, aço inoxidável | 60×2,0 | Φ12/11 HEX | E=L+10 | L=L+32 |
Dimensão da série R2240 com instalação de rosca fêmea
Tubo Mmaterial | D×T | Eixo | E | L |
Aço, aço inoxidável | 38×1,2 | Φ12 | E=L+8 | C=L+10 |
Aço, aço inoxidável | 50×1,5 | Φ12 | E=L+10 | L=L+12 |
Aço, aço inoxidável | 60×2,0 | Φ12 | E=L+10 | L=L+12 |

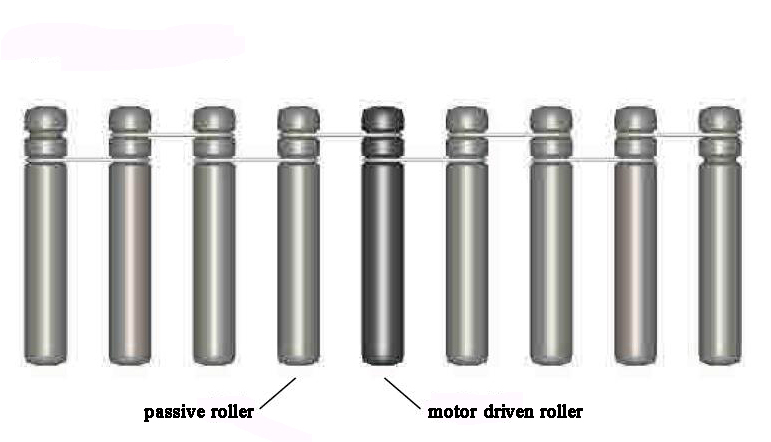

Layout de rolo acionado por correia com ranhura dupla
