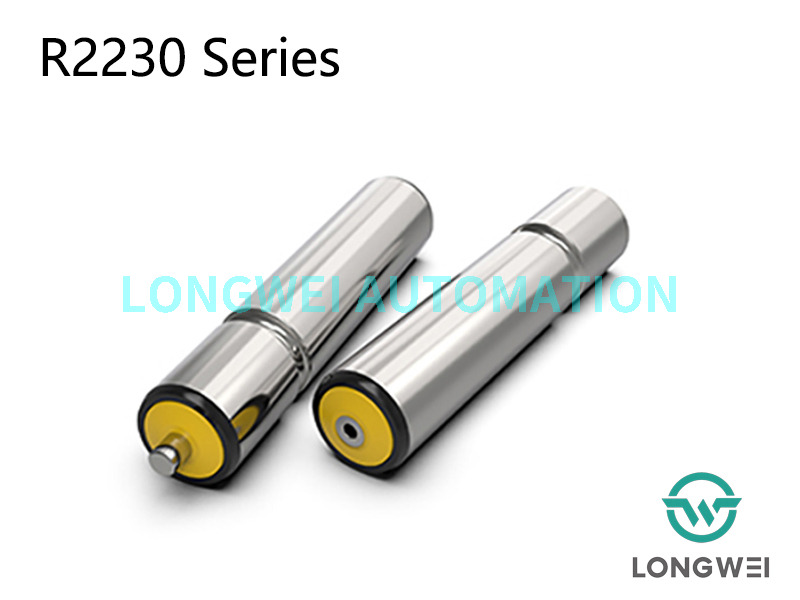

R2230
RONWIN
HS Code: 8431390000
Aplicação area
O rolo transportador de aço com ranhura única da série R2230 é para sistemas transportadores acionados internamente, os rolos ranhurados são usados em transportadores motorizados usando correia redonda com anéis de vedação, alta velocidade de transporte e baixo ruído. Amplamente aplicado em transportadores de carga leve-média para transporte de caixas, papelão, contêineres, barris ou pneus.
Alta velocidade e baixo ruído
Acionamento por correia O-ring, rolamento de esferas de precisão e carcaça de polímero que fazem com que o rolo tenha as vantagens de funcionamento suave, baixo ruído e alta velocidade.
Boa proteção contra sujeira e água
A vedação plástica da tampa em ambas as extremidades do rolo protege o rolamento, proporcionando excelente resistência à poeira e respingos de água.
Lcarregamento lateral
Na configuração padrão, a caixa do mancal com tampa e mancal é pressionada no tubo e as extremidades do tubo são arredondadas, permitindo assim que os materiais sejam facilmente movidos lateralmente.
Tdados técnicos
Dados técnicos gerais | |
Máx. capacidade de carga | 180 KG |
Máx. velocidade do transportador | 60m/min |
Faixa de temperatura | −5 a +40°C |
Materiais | |
Tubo | Aço carbono, aço inoxidável |
Eixo | Aço revestido a óleo antiferrugem, Aço zincado, Aço inoxidável |
Carcaça de rolamento | Poliamida, preta |
Tampa final | Polipropileno, amarelo/cinza |
Rolamento | Rolamento de esferas de precisão |
Dversões de design | |
Tratamento de superfície | Zincado, cromado |
Mangas tubulares | Manga PP, manga PU |
Atrasado | Borracha, PU |

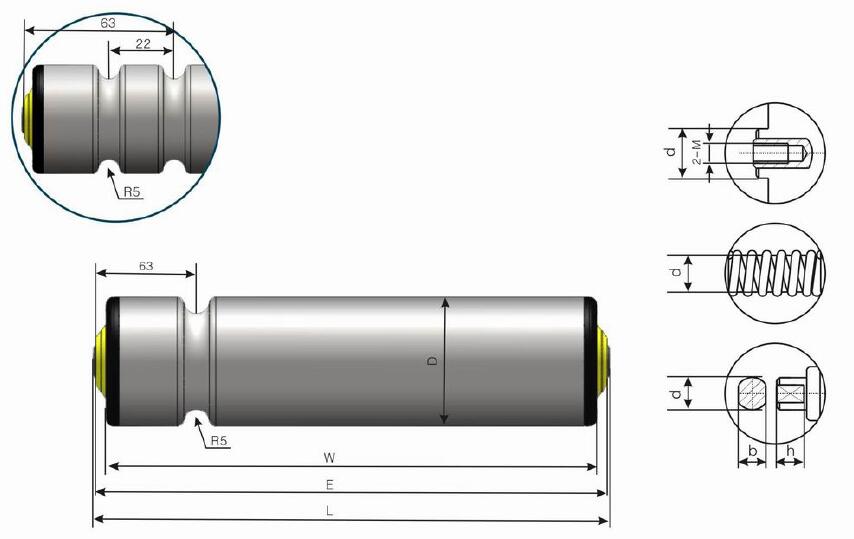

Diagrama do rolo transportador de ranhura única R2230
Dimensão da série R2230 com instalação com mola
Tubo Mmaterial | D×T | Eixo | E | L |
Aço, aço inoxidável | 38×1,2 | Φ12 | E=L+8 | C=L+30 |
Aço, aço inoxidável | 50×1,5 | Φ12/11 HEX | E=L+10 | L=L+32 |
Aço, aço inoxidável | 60×2,0 | Φ12/11 HEX | E=L+10 | L=L+32 |
Dimensão da série R2230 com instalação de rosca fêmea
Tubo Mmaterial | D×T | Eixo | E | L |
Aço, aço inoxidável | 38×1,2 | Φ12 | E=L+8 | L=L+12 |
Aço, aço inoxidável | 50×1,5 | Φ12/11 HEX | E=L+10 | L=L+12 |
Aço, aço inoxidável | 60×2,0 | Φ12/11 HEX | E=L+10 | L=L+12 |
Layout de rolo acionado por correia de ranhura única
