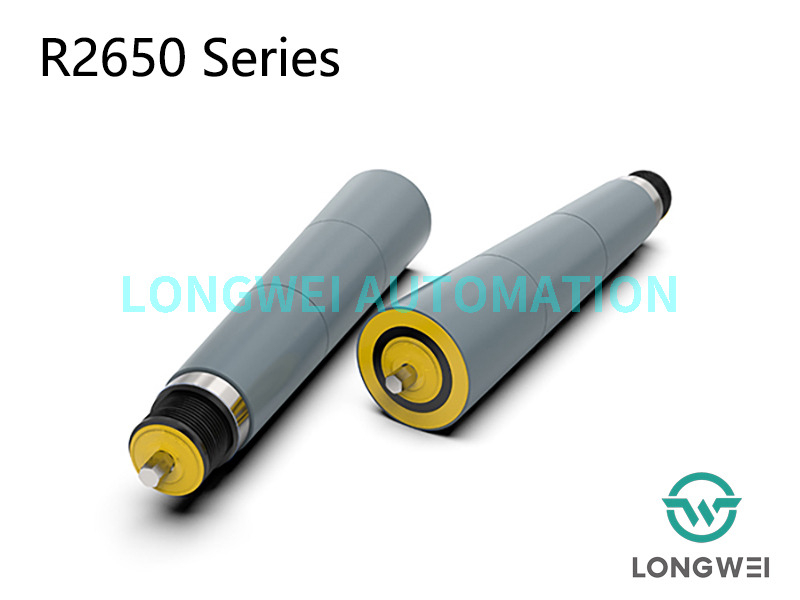

R2650
RONWIN
HS Code: 8431390000
Aplicação area
Sistemas transportadores acionados internamente em seção curva, a polia poli-v é fixada na extremidade do rolo que separa a área acionada e a área de transporte, rolamento de esferas de precisão com carcaça de polímero, o que torna o transporte suave, de alta velocidade e baixo ruído. Amplamente aplicado em transportadores de carga leve-média para transporte de caixas, papelão, contêineres, barris ou pneus.
Capacidade de carga pesada
As nove ranhuras com passo de 2,34 mm da cabeça de transmissão permitem o uso de correias poli-V de 2, 3 ou 4 costelas. Em comparação com uma correia redonda, a utilização de uma correia de 2 nervuras permite transferir aproximadamente o dobro do binário.
Entrega mais rápida e menor custo
Baseado no rolo transportador de aço reto R2250 polyvee pully, adota luva cônica PP, que torna o rolo em tempo de entrega mais rápido e menor custo do que o rolo de aço cônico tradicional.
Alta velocidade e baixo ruído
Acionamento por correia Poly-V, rolamento de esferas de precisão e carcaça de polímero que fazem com que o rolo tenha as vantagens de funcionamento suave, baixo ruído e alta velocidade de até 2 ~ 3 m / s.
Boa proteção contra sujeira e água
A vedação plástica da tampa protege o rolamento, proporcionando excelente resistência à poeira e respingos de água.
Lcarregamento lateral
Na configuração padrão, a caixa do mancal com tampa e mancal é pressionada no tubo e as extremidades do tubo são arredondadas, permitindo assim que os materiais sejam facilmente movidos lateralmente.
Tdados técnicos
Dados técnicos gerais | |
Máx. capacidade de carga | 50 KG |
Máx. velocidade do transportador | 120m/min |
Faixa de temperatura | −5 a +40°C |
Materiais | |
Tubo | Aço carbono, aço inoxidável |
Eixo | Aço revestido a óleo antiferrugem, Aço zincado, Aço inoxidável |
Carcaça de rolamento | Poliamida, preta |
Tampa final | Polipropileno, amarelo/cinza |
Rolamento | Rolamento de esferas de precisão |
Delemento rive | |
Roda poli-vee | Poliamida, preta |
Dversões de design | |
Tratamento de superfície | Zincado, cromado |
Mangas tubulares | Manga PP, manga PU |
Atrasado | Borracha, PU |

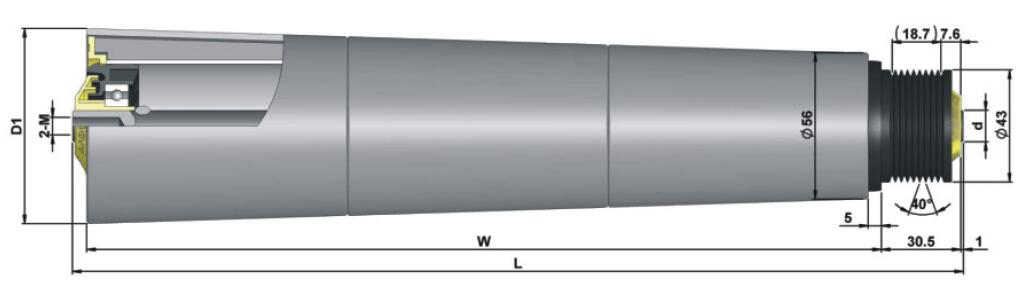

Diagrama do rolo transportador de manga cônica com polia Poly-V R2650
Dimensão da série R2650 com instalação com rosca fêmea
Tubo Mmaterial | D1 | W | D2 | Eixo | E | L |
Aço, aço inoxidável | 56 | 200 | 69 | Φ12 | E=L+35 | L=L+36 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |
