| Material: | |
|---|---|
| Método de Montagem: | |
| Tratamento da superfície: | |
| Tipo de eixo: | |
| Diâmetro: | |
| Quantidade: | |

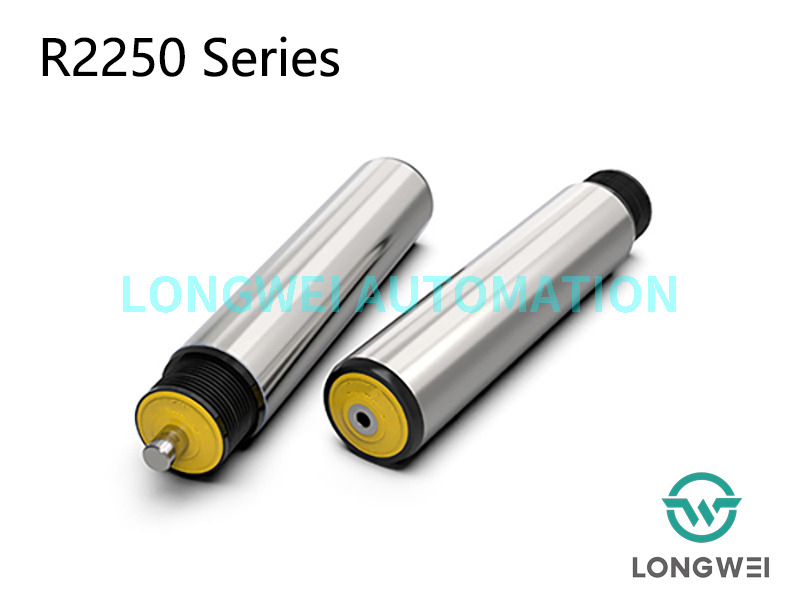

R2250
RONWIN
HS Code: 8431390000
Aplicação area
Sistemas transportadores acionados internamente, a polia poli-v é fixada na extremidade do rolo que separa a área acionada e a área de transporte, rolamento de esferas de precisão com carcaça de polímero, o que torna o transporte suave, de alta velocidade e com baixo ruído. Amplamente aplicado em transportadores de carga leve e média para transportar caixas, papelão, contêineres, barris ou pneus, é o tipo mais popular de rolo transportador no transporte de mercadorias embaladas.
Capacidade de carga pesada
As nove ranhuras com passo de 2,34 mm da polia Polyvee permitem o uso de correias Poly-V de 2, 3 ou 4 costelas. Em comparação com uma correia redonda, a utilização de uma correia de 2 nervuras permite transferir aproximadamente o dobro do binário.
Alta velocidade e baixo ruído
Acionamento por correia Poly-V, rolamento de esferas de precisão e carcaça de rolamento de polímero que fazem com que o rolo acionado por polia Poly-V tenha as vantagens de funcionamento suave, baixo ruído e alta velocidade de até 120 m / min.
Boa proteção contra sujeira e água
A vedação plástica da tampa protege o rolamento, proporcionando excelente resistência à poeira e respingos de água.
Lcarregamento lateral
Na configuração padrão, a caixa do mancal com tampa e mancal é pressionada no tubo e as extremidades do tubo são arredondadas, permitindo assim que os materiais sejam facilmente movidos lateralmente.
Tdados técnicos
Dados técnicos gerais | |
Máx. capacidade de carga | 180 KG |
Máx. velocidade do transportador | 120m/min |
Faixa de temperatura | −5 a +40°C |
Materiais | |
Tubo | Aço carbono, aço inoxidável |
Eixo | Aço revestido a óleo antiferrugem, Aço zincado, Aço inoxidável |
Carcaça de rolamento | Poliamida, preta |
Tampa final | Polipropileno, amarelo/cinza |
Rolamento | Rolamento de esferas de precisão |
Delemento rive | |
Roda poli-vee | Poliamida, preta |
Dversões de design | |
Tratamento de superfície | Zincado, cromado |
Mangas tubulares | Manga PP, manga PU |
Atrasado | Borracha, PU |

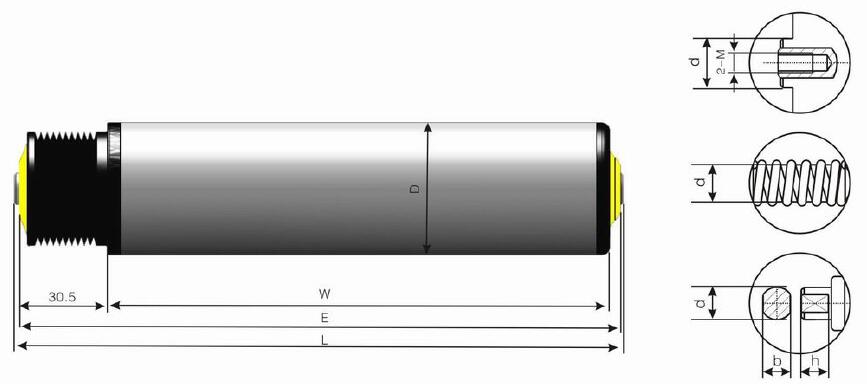

Diagrama do rolo acionado por roda R2250 Poly-v
Dimensão do rolo transportador acionado por polyvee série R2250 com instalação com mola
Tubo Mmaterial | D×T | Eixo | E | L |
Aço, aço inoxidável | 50×1,5 | Φ12/11 HEX | E=L+35,5 | C=L+57,5 |
Dimensão do rolo polia poly-v série R2250 com instalação de rosca fêmea
Tubo Mmaterial | D×T | Eixo | E | L |
Aço, aço inoxidável | 50×1,5 | Φ12/11 HEX | E=L+35,5 | C=L+36,5 |
Pseleção de cinto olyvee
A seleção da correia Polyvee é de acordo com o passo do rolo, velocidade e peso de carga, consulte a tabela a seguir.
Passo do rolo (mm) | Tipo de cinto poli-vee | |
2 costelas | 3 costelas | |
60~62 | 2PJ256 | 3PJ256 |
73~75 | 2PJ286 | 3PJ286 |
87~91 | 2PJ314 | 3PJ314 |
97~101 | 2PJ336 | 3PJ336 |
119~121 | 2PJ376 | 3PJ376 |
123~128 | 2PJ388 | 3PJ388 |
144~151 | 2PJ435 | 3PJ435 |
