SR320
RONWIN
Um transportador de rolos acionados por correia redonda com ranhura dupla é um sistema de transporte onde cada rolo possui duas ranhuras (uma em cada extremidade). Uma correia contínua e elástica de poliuretano serpenteia em um caminho sinuoso através dessas ranhuras, conectando todos os rolos a uma única fonte de acionamento (como um motor elétrico). Esta configuração permite um método compacto, eficiente e confiável de transmissão de energia para uma linha completa de rolos.
Rolos com ranhura dupla: Cada rolo é usinado com uma ranhura em V ou em U perto de ambas as extremidades.
Caminho do cinto serpentino: Um cinto redondo único, longo e contínuo é direcionado sob tensão em um padrão semelhante a uma cobra. Ele vai da polia motriz para a ranhura do primeiro rolo, atravessa a ranhura do segundo rolo, volta para a segunda ranhura do primeiro rolo e assim por diante, conectando todo o banco de rolos.
Transmissão de potência baseada no atrito: A potência é transmitida da correia para os rolos por meio do atrito nas ranhuras. A tensão na correia cria uma ação de cunha, garantindo uma aderência positiva.
Design Simples: O sistema utiliza um número relativamente pequeno de componentes: rolos, uma correia, estruturas de rolamento e uma única unidade de acionamento. Isso facilita o projeto e a instalação.
Custo inicial mais baixo: Geralmente é mais econômico do que um transportador de rolos acionado por eixo e muitas vezes mais barato do que um transportador de rolos motorizado, especialmente para linhas transportadoras longas.
Capacidade bidirecional: O transportador pode funcionar tanto para frente quanto para trás simplesmente invertendo o motor de acionamento, tornando-o útil para tarefas de classificação, fusão e acumulação.
Boa Tração: A ação de cunha nas ranhuras proporciona excelente tração, minimizando o deslizamento da correia sob cargas normais.
Capacidade de acumulação: Ao incorporar embreagens limitadoras de torque nos rolos ou ao usar uma correia de baixo atrito, ela pode ser projetada para acumulação de pressão zero (ZPA). Neste modo, os rolos a jusante param de girar quando uma embalagem para, permitindo que os produtos se acumulem sem exercer pressão excessiva uns sobre os outros.
Fácil substituição da correia: Embora durável, se uma correia quebrar ou se desgastar, ela poderá ser substituída sem desmontar toda a estrutura do transportador, o que é uma vantagem significativa em relação a alguns sistemas fechados.
Componentes acessíveis: O motor de acionamento e as polias são normalmente montados externamente, facilitando o acesso para manutenção ou ajuste em comparação com uma polia motorizada totalmente fechada.
Este tipo de transportador é um carro-chefe em muitas indústrias onde cargas médias precisam ser transportadas, acumuladas e classificadas de forma eficiente.

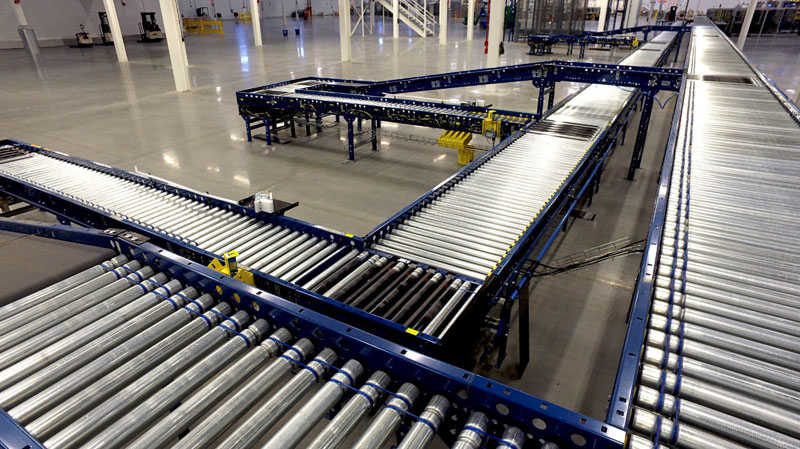

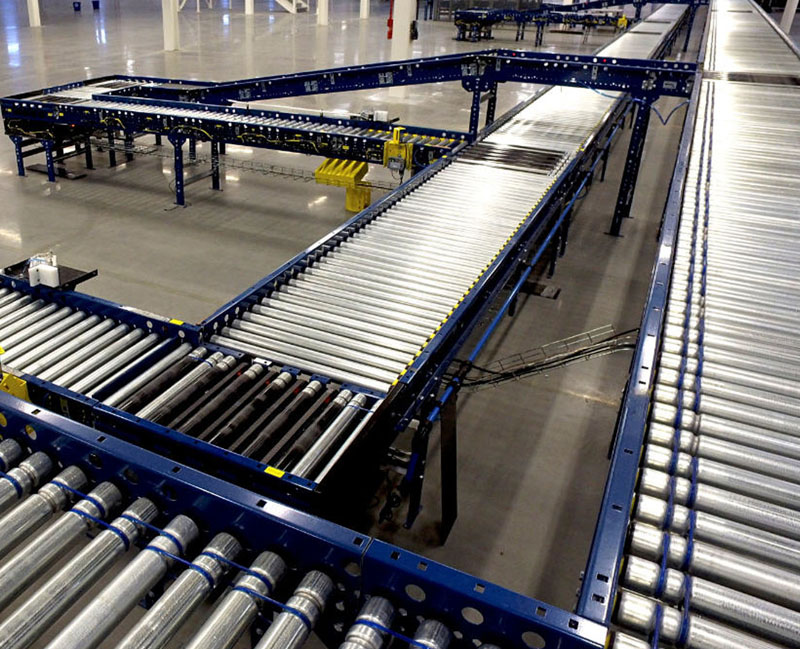

Centros de Distribuição e Armazéns: Ideais para transportar e acumular caixas de papelão, sacolas e polybags comuns no atendimento ao comércio eletrônico.
Sistemas de classificação: Frequentemente usados como transportadores de indução e linhas de transporte para classificadores de sapata deslizante e sistemas classificadores de correia cruzada devido à sua capacidade bidirecional.
Linhas de montagem: movimentação de produtos entre estações de trabalho em setores como eletrônicos, montagem de pequenos eletrodomésticos e fabricação de componentes automotivos.
Linhas de embalagem: Transporte de produtos embalados (caixas, caixas) para estações de selagem, etiquetagem e paletização.
Comumente utilizado nas áreas de transporte e maquiagem para movimentação de bagagens, onde suas características de confiabilidade e acumulação são essenciais.
Usado para mover pilhas de papel, livros e materiais impressos sem danificar as bordas.
Qualquer aplicação que envolva itens uniformes e de fundo plano (caixas, bandejas, etc.) que precisam ser movidos de forma confiável e potencialmente acumulados.

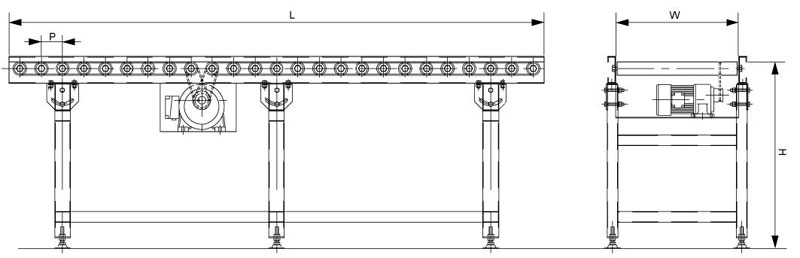

Pedido nº. exemplo (unidade mm): SR320-600-700-5000-50-100-10
| Especificações (unidade: mm) | |
|---|---|
| diâmetro do rolo | 50, 60 |
| passo do rolo | 75, 100, 150 |
| comprimento do rack | máx. 20 metros |
| largura interna do rack | 500, 600, 700, 800, 900, 1000, 15000 ou a pedido do cliente |
| altura do rack | 500-1500, sugiro 500 min. |
| material de rack | chapa dobrada de aço, perfil de alumínio |
| material de apoio para perna | tubo de aço retangular, perfil de alumínio |
| velocidade de transporte | máx. 30m/min, velocidade ajustável |
| potência do motor | 0,37 kw, 0,55 kw, 0,75 kw, 1,5 kw |
O transportador de rolos acionados por correia redonda de ranhura dupla é uma solução altamente eficaz e econômica para uma ampla gama de aplicações de manuseio de materiais leves a médios. Seus principais pontos fortes residem na simplicidade, capacidade bidirecional e recursos de acumulação eficazes. É a escolha certa quando a aplicação requer mais controle e potência do que um transportador de rolos por gravidade, mas não justifica o custo mais alto ou os recursos avançados de um sistema de rolos totalmente motorizado.
