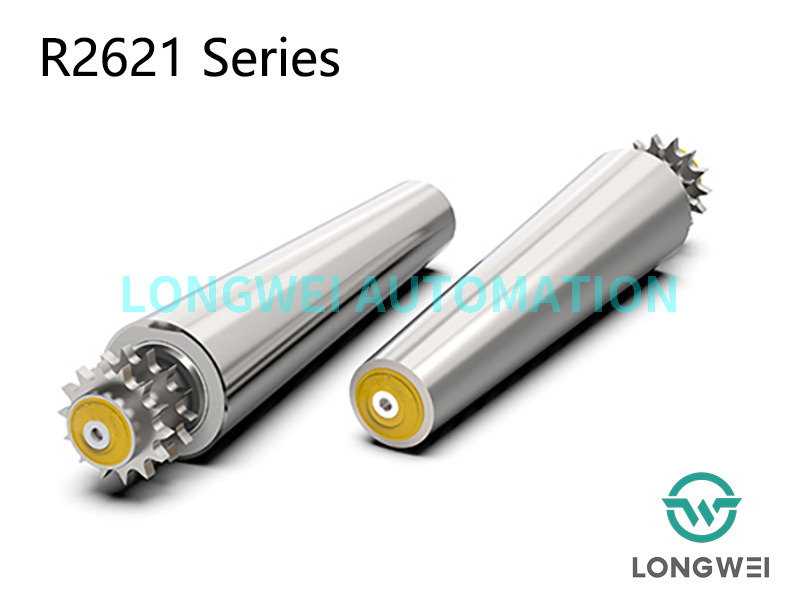

R2621
RONWIN
HS Code: 8431390000
Aplicação area
Seção curva dos sistemas de transporte de movimentação de unidades internas, rolos cônicos de aço são acionados por corrente. Combinado com rolos de roda dentada retos de aço para integrar a linha transportadora de caixa. Aplicado principalmente em transportadores de cargas pesadas para transporte de caixas, contêineres, paletes ou barris.
Capacidade de carga pesada
O corpo do rolo é soldado por placa de aço em um certo grau cônico, a roda dentada de aço é soldada com o corpo do rolo, tornando-o capaz de transmitir maior torque e atender à solicitação de transporte de serviços pesados.
Maior variedade de ambientes de trabalho
Corpo do rolo de aço e roda dentada de aço, carcaça do rolamento de aço com rolamento de esferas de precisão de aço que permitiu que o rolo pudesse funcionar em altas e baixas temperaturas.
Boa proteção contra sujeira e água
A tampa final do rolo resiste bem a poeira e respingos de água no ambiente de trabalho.
Tdados técnicos
| Dados técnicos gerais | |
| Máx. capacidade de carga | 200 KG |
| Máx. velocidade do transportador | 30m/min |
| Faixa de temperatura | −30 a +80°C |
Materiais | |
| Tubo | Aço carbono, aço inoxidável |
| Eixo | Aço revestido a óleo antiferrugem, Aço zincado, Aço inoxidável |
| Carcaça de rolamento | Aço |
| Rolamento | Rolamento de esferas de precisão |
Delemento rive | |
Roda dentada de duas carreiras | Aço zincado, oxidação preta, 08B14 |
| Dversões de design | |
| Tampa final | Polipropileno, amarelo/cinza |
| Tratamento de superfície | Zincado, cromado |
| Atrasado | Borracha, PU |
Diagrama do rolo transportador cônico com roda dentada de aço série R2621
Dimensão da série R2621 com instalação com rosca fêmea
Tubo Mmaterial | D×T | Eixo | L | Sprocket |
Aço, zincado | 38×1,2 | Φ12/hexadecimal 11 | L=L+63 | 08B14T |
Aço, zincado | 42×1,5 | Φ12/hexadecimal 11 | L=L+63 | 08B14T |
Aço, zincado | 50×1,5 | Φ12/Φ15/hexadecimal 11 | L=L+63 | 08B14T |
D1 | CGrau ônico | D2 | |||||
L = 200 | L=300 | L = 400 | L = 500 | L = 600 | L=700 | ||
Φ38 | 3,6° | Φ50,6 | Φ56,9 | Φ63,2 | Φ69,5 | Φ75,8 | Φ82,1 |
Φ42 | Φ54,6 | Φ60,9 | Φ67,2 | Φ73,5 | Φ79,8 | Φ86,1 | |
Φ50 | Φ62,6 | Φ68,9 | Φ75,2 | Φ81,5 | Φ87,8 | Φ94,1 | |
