41
RONWIN
HS Code: 8431390000
4115, 4122, 4130, 4145
Máquinas de corte, prensas, máquinas de moldagem, bases de ferramentas, freios de freio e aplicações de carga de choque usam unidades com mola. As unidades esféricas com mola reduzem os danos causados por cargas de choque. Eles também permitem alterações dimensionais relacionadas à temperatura e autoajuste para distribuir cargas uniformemente.
As características incluem um corpo sólido de aço usinado a partir de uma única peça de aço usando uma máquina CNC, um tratamento de superfície zincado, uma esfera de aço de rolamento com alta capacidade de carga, uma mola embutida com carga de choque e uma fixação de flange superior.

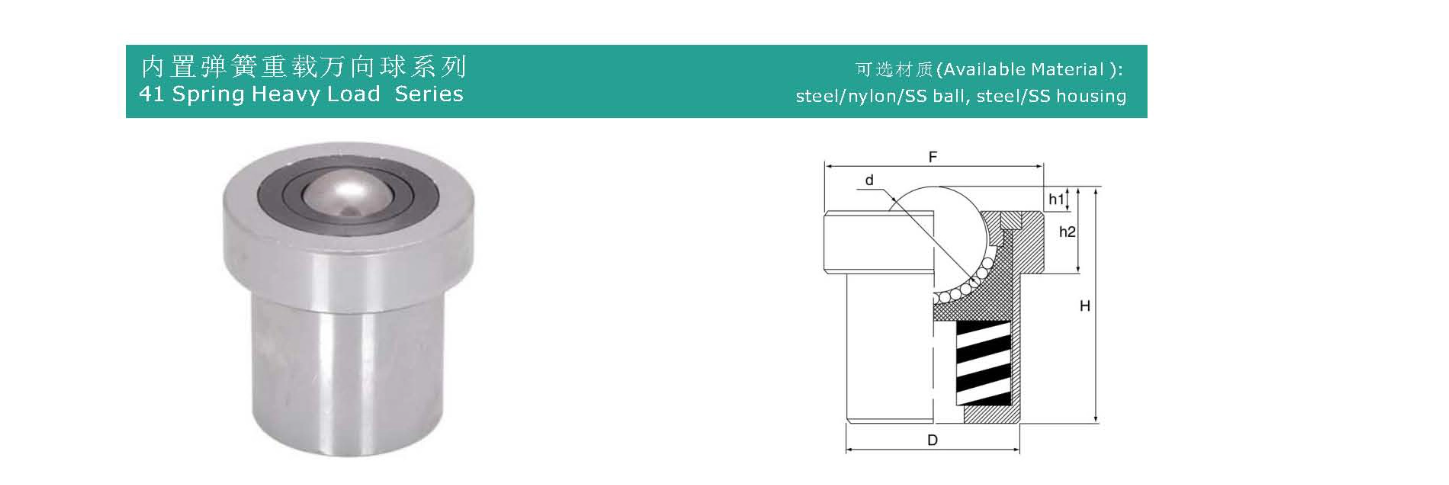

| Modelo não | Capacidade de carga (kg) | Dimensões (mm) | Peso (g) | |||||||
| Materiais | Comprimir | Sugerir/Máx. | d | D | F | h1 | h2 | H | ||
| 4115 | BS/CS | 40kgf | 50/60 | 15.875 | 28 | 35 | 2 | 6 | 36 | 130 |
| 4122 | BS/CS | 60kgf | 70/80 | 22.225 | 39 | 50 | 4.5 | 18.5 | 54 | 350 |
| 4130 | BS/CS | 100kgf | 120/150 | 30.163 | 49 | 62 | 7.1 | 24.6 | 67 | 770 |
| 4145 | BS/CS | 200kgf | 250/280 | 45 | 66.5 | 86 | 10 | 36 | 101.5 | 2120 |
Este é um dispositivo combinado cuja função principal é fornecer um ponto de suporte de rolamento multidirecional com elasticidade e capacidade de reinicialização automática.
Princípio de funcionamento:
Rolamento e Rolamento de Carga: Quando um objeto (por exemplo, peça de trabalho, equipamento, placa) se move através deste dispositivo, seu peso pressiona a esfera da unidade de transferência de esfera. A bola de transferência pode rolar em qualquer direção horizontal com baixo atrito, guiando e movendo facilmente objetos pesados.
Amortecimento e Compressão: Quando a carga é excessiva ou ocorre um impacto para baixo, a pressão supera a pré-carga da mola interna, fazendo com que toda a unidade de transferência da esfera (incluindo a carcaça e a esfera) comprima a mola para baixo.
Reinicialização automática e compensação de altura: Quando a carga diminui ou o impacto desaparece, a mola empurra para cima, retornando a unidade de transferência de esfera à sua altura original. Este design compensa equipamentos ou superfícies irregulares da pista e absorve vibrações e choques.
Cabeça de transferência de bola: O principal componente móvel. Normalmente consiste em uma esfera de metal de precisão (por exemplo, aço carbono, aço inoxidável) ou náilon e um soquete correspondente (caixa de rolamento). O soquete geralmente contém vários rolamentos de esferas pequenos, garantindo que a esfera gire suavemente em várias direções.
Spring: O principal componente funcional. Instalado abaixo da cabeça de transferência da bola, ele fornece impulso para cima e capacidade de amortecimento. A força da mola é projetada de acordo com os requisitos de carga.
Base de montagem em flange: A base estrutural e a interface de instalação. É uma estrutura em forma de disco ou cilíndrica com um círculo de furos de montagem. Ele pode ser fixado de maneira fácil e segura em plataformas de equipamentos, estruturas ou placas de suporte em linhas transportadoras por meio de cavilhas ou parafusos.
Carcaça/Manga: Geralmente uma estrutura cilíndrica que envolve a mola e parte do soquete de transferência esférica. Serve para proteger a mola, evitar a entrada de poeira e detritos e orientar o movimento vertical da mola.
Amortecimento e absorção de choque: A mola absorve efetivamente impactos e vibrações geradas durante o manuseio, protegendo os equipamentos e produtos de precisão transportados.
Altura autoadaptável: Pode compensar automaticamente superfícies de apoio irregulares, garantindo que todos os pontos de apoio compartilhem a carga uniformemente.
Proteção de Superfície: Reduz impactos rígidos tanto no equipamento quanto na própria unidade de transferência de esferas, prolongando a vida útil. Para superfícies de transportadores feitas de materiais macios (por exemplo, madeira, certos plásticos), a pressão da mola pode evitar indentações.
Flexibilidade e baixo atrito: Mantém a capacidade inerente de rolamento multidirecional das transferências de esferas, facilitando muito o posicionamento e o giro de objetos pesados.
Fácil instalação: O design do flange permite uma instalação muito rápida e segura, exigindo simplesmente aparafusamento.
Pré-carga ajustável (alguns modelos): Alguns modelos de última geração podem oferecer pré-carga de mola ajustável para acomodar diferentes requisitos de carga.
Este dispositivo é amplamente utilizado em sistemas de manuseio e processamento de materiais que exigem flexibilidade, amortecimento e posicionamento preciso:
Sistemas transportadores de linha de montagem: Atuam como uma estação de amortecimento e giro, especialmente em junções onde as peças precisam fazer uma transição suave de uma linha para outra.
Troca e posicionamento de matrizes/moldes: Usado em grandes prensas de estampagem, máquinas de moldagem por injeção, etc., para apoiar e facilitar a movimentação de moldes pesados.
Plataformas de montagem de precisão: Servem como pontos de apoio em mesas de montagem de precisão onde é necessário o ajuste fino manual de posições de componentes pesados.
Tradução de Equipamentos Pesados: Utilizada para movimentação de máquinas-ferramentas, grandes armários, etc.; a carga da mola pode absorver vibrações causadas por pisos irregulares.
Elevadores e Plataformas de Elevação: Servem como pontos de apoio de orientação e amortecimento para a plataforma.
Ferramentas e acessórios especializados: Em estações de teste ou processamento onde a "flutuação" da peça é necessária.
Capacidade de carga: Este é o parâmetro de seleção mais crítico. A carga estática e dinâmica máxima que cada unidade esférica precisa suportar deve ser calculada e um produto com especificações correspondentes deve ser selecionado. A capacidade de carga é determinada principalmente pela rigidez da mola.
Curso: A distância máxima compressível da mola. É necessário garantir que este curso seja suficiente para lidar com as variações de altura e impactos esperados.
Material e tamanho da bola:
Material: As esferas de aço inoxidável são resistentes à corrosão, adequadas para ambientes alimentícios, farmacêuticos ou limpos; as esferas de aço carbono são econômicas e possuem alta capacidade de carga; as bolas de náilon não arranham as superfícies do produto.
Tamanho: Diâmetros de esfera maiores geralmente proporcionam um rolamento mais suave e maior capacidade de carga.
Dimensões de Instalação: Verifique se o diâmetro do furo do flange, o espaçamento dos furos (PCD) e as dimensões gerais são adequados ao espaço disponível no equipamento.
Ambiente Operacional: Considere temperatura, umidade, presença de produtos químicos corrosivos, etc., para selecionar o material apropriado (por exemplo, aço inoxidável) e tipo de lubrificação.
A unidade de transferência esférica montada em flange com mola é um componente industrial de alto desempenho que integra funções de rolamento, amortecimento e instalação conveniente. Através de princípios mecânicos simples, resolve problemas relacionados ao atrito, compensação de impacto e posicionamento preciso no manuseio de cargas pesadas. É um pequeno componente indispensável e “inteligente” em equipamentos de automação e sistemas de manuseio de materiais.
