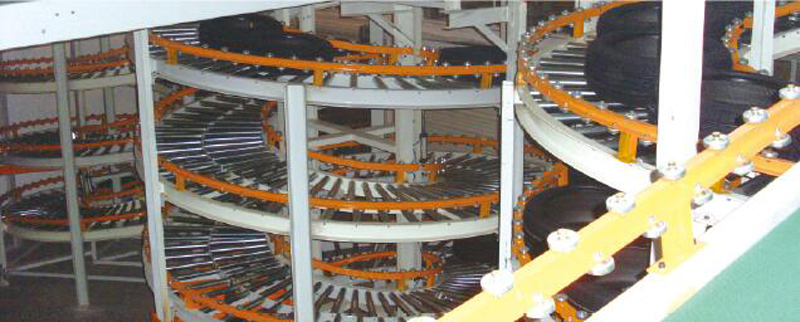

Um transportador de elevação vertical helicoidal é um sistema altamente automatizado usado em edifícios ou instalações de vários andares para obter elevação vertical contínua e eficiente e transferência horizontal de mercadorias. Sua principal inovação reside no abandono do modelo tradicional de elevador. Em vez disso, combina um canal de elevação vertical helicoidal com transportadores de rolos integrados na superfície do canal, criando um fluxo contínuo de mercadorias semelhante a uma “escada em espiral”.
Ao considerar este produto, os seguintes parâmetros complexos precisam de atenção:
Taxa de transferência do sistema: O número de mercadorias processadas por hora (unidades/hora).
Altura/Velocidade de elevação: Altura total de elevação e velocidade linear da plataforma de rolos.
Capacidade de Carga: Peso máximo (kg) por item individual ou por unidade de comprimento do transportador.
Faixa de tamanho do produto: as dimensões mínimas e máximas do produto (C x L x A) que o sistema pode suportar.
Número de Pisos e Interfaces: O número de andares suportados e o método de acoplamento com transportadores horizontais em cada andar.
Sistema de Controle e Comunicação: Integração com sistemas de gerenciamento de nível superior (por exemplo, controle PLC, comunicação Ethernet).
Recursos de segurança: Parada de emergência, anti-bloqueio, proteção contra sobrecarga, proteção de segurança, etc.
| Especificações (unidade: mm) | |
|---|---|
| direção de transporte | para cima, para baixo, em ambos os sentidos |
| capacidade de carga | máx. 1000kg |
| altura de elevação | máx. 2m/motorista |
| velocidade de transporte | máx. 30m/min |
| transmitindo batida | contínuo |

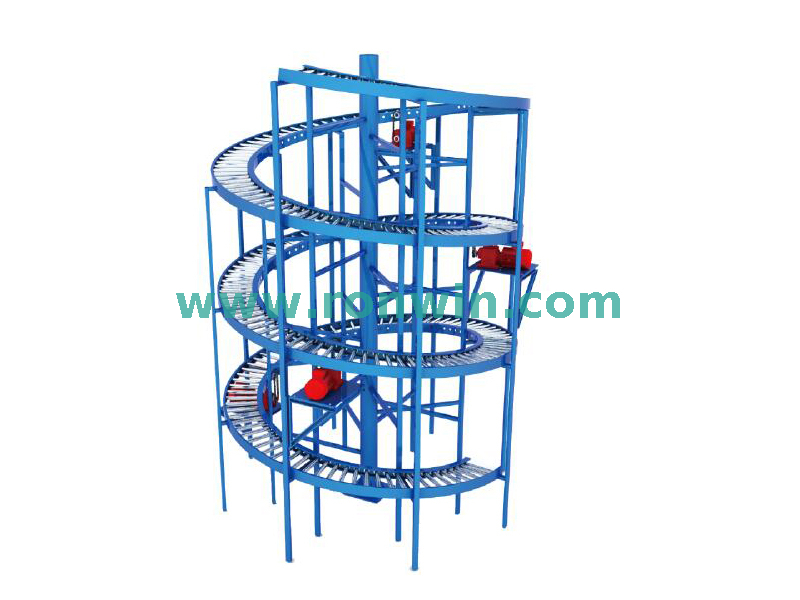

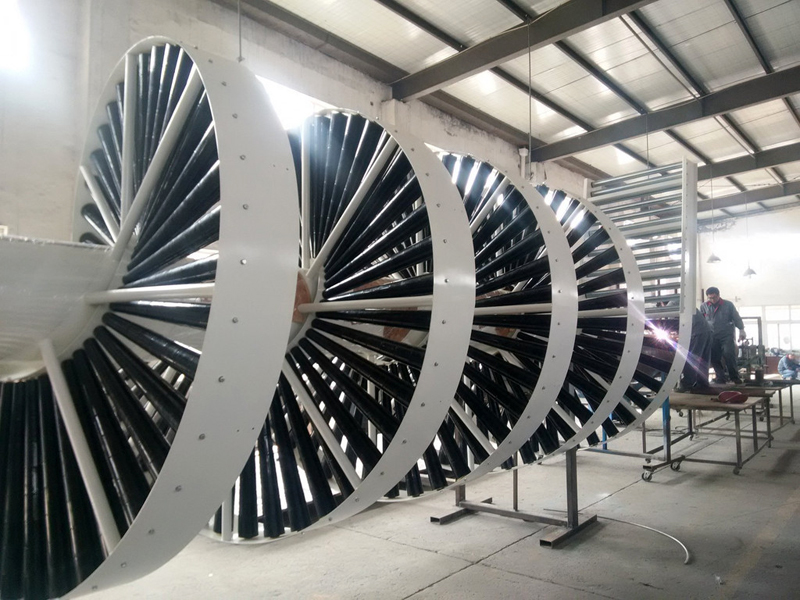

Pista vertical helicoidal:
O sistema apresenta uma grande estrutura de trilho helicoidal vertical, semelhante à rosca de um parafuso gigante.
Este trilho substitui o poço e os trilhos-guia de um elevador tradicional.
Plataforma transportadora de rolos integrada:
Os "degraus" da pista helicoidal são equipados com numerosos módulos transportadores de rolos motorizados.
Esses módulos são conectados ponta a ponta, formando uma enorme "correia transportadora em espiral" que se move contínua e lentamente.
Fluxo de trabalho:
Indução: No nível base do sistema (ou em qualquer piso designado), as mercadorias são alimentadas na entrada da pista helicoidal através de um transportador de rolos horizontal. À medida que uma mercadoria atinge o início da hélice, ela é “capturada” pela plataforma de rolos em espiral em movimento contínuo.
Transporte Vertical: As mercadorias movem-se suavemente para cima (ou para baixo) ao longo da pista helicoidal enquanto a plataforma gira lentamente. Este processo é contínuo e ininterrupto, eliminando o ciclo “inicia-para-abre-fecha” dos elevadores tradicionais.
Descarga: Quando uma mercadoria chega ao piso alvo, o sistema identifica sua posição por meio de codificadores ou tecnologia RFID. Um mecanismo de descarga específico (como um empurrador ou desviador) descarrega então as mercadorias da linha espiral principal para o transportador de rolos horizontal do piso de destino para a entrega final.
Eficiência de rendimento excepcional:
Operação Contínua: Esta é a principal vantagem. As mercadorias fluem continuamente como numa linha de montagem, eliminando o tempo de espera associado aos elevadores tradicionais. É particularmente adequado para mercadorias de alto volume e pequenos lotes, como encomendas de comércio eletrônico e centros de distribuição expressa.
Economia de espaço:
Comparado a um grupo de elevadores tradicionais que exigem vários eixos separados, um único sistema de transporte vertical helicoidal pode atingir a mesma capacidade de transporte vertical com uma área menor e maior utilização de espaço.
Alta Automação e Inteligência:
Ele pode ser facilmente integrado aos sistemas gerais de gerenciamento de fábrica ou armazém (WMS, WCS) para identificação, rastreamento e roteamento automático de mercadorias de ponta a ponta.
Flexibilidade e escalabilidade:
A velocidade operacional pode ser ajustada com base na demanda de fluxo. Teoricamente, o sistema pode ser adaptado para mais andares aumentando o número de bobinas helicoidais (altura).
Danos reduzidos ao produto:
A subida/descida helicoidal suave evita os choques e vibrações causados pelo movimento start-stop dos elevadores tradicionais.
Este sistema é normalmente utilizado em cenários com requisitos de eficiência logística extremamente elevados:
Centros de classificação de pacotes: Para elevação rápida e contínua de pacotes da área de descarga no nível do solo para áreas de classificação no nível superior.
Centros de armazenamento e logística de comércio eletrônico: permitem a circulação eficiente de sacolas ou caixas de pedidos entre estações de trabalho de separação "produtos para pessoa" de vários níveis.
Grandes sistemas automatizados de armazenamento e recuperação (AS/RS): conecta áreas de armazenamento em diferentes andares com as áreas de processamento de entrada/saída.
Sistemas de manuseio de bagagem em aeroportos: Transporta a bagagem continuamente desde os balcões de check-in até as áreas de classificação em diferentes níveis.
Linhas de Produção Industrial: Transporta materiais e produtos semiacabados entre diferentes andares de processo em fábricas de vários andares.
Concluindo, o transportador de elevação vertical helicoidal é uma solução de transporte vertical contínuo que representa o auge da automação logística moderna. Através do seu engenhoso design helicoidal, integra perfeitamente a elevação vertical com o transporte horizontal, transformando fundamentalmente o tradicional modelo de transporte vertical intermitente. Ele fornece eficiência, densidade e níveis de automação incomparáveis para instalações logísticas de vários andares que precisam lidar com grandes volumes de mercadorias. É um dos principais componentes para a construção de armazéns inteligentes e fábricas altamente eficientes do futuro.
