CR100
RONWIN
O transportador de rolos com curva gravitacional é um tipo de transportador gravitacional. Suas principais características são.
Sem acionamento de energia: O transportador em si não possui fonte de energia como um motor.
Utiliza Gravidade: Depende do peso dos itens transportados e de um determinado ângulo de inclinação, permitindo que os itens deslizem naturalmente nos rolos por gravidade.
Design Curvo: Sua estrutura e arranjo de rolos formam um arco específico (geralmente 90° ou 45°), projetado especificamente para conectar duas seções retas do transportador e mudar a direção do transporte.
O princípio de funcionamento é muito simples: os itens são empurrados da extremidade superior de um
transportador reto na seção curva. Sob a força da gravidade, os itens seguem o caminho curvo formado pelos rolos, mudam suavemente de direção e deslizam em direção à saída inferior, entrando na próxima seção da linha transportadora.
Estrutura Curva: Este é o esqueleto do equipamento, geralmente feito de aço de alta resistência, dobrado com precisão no arco necessário (por exemplo, 90°, 45°, 180°) para garantir um percurso de giro suave.

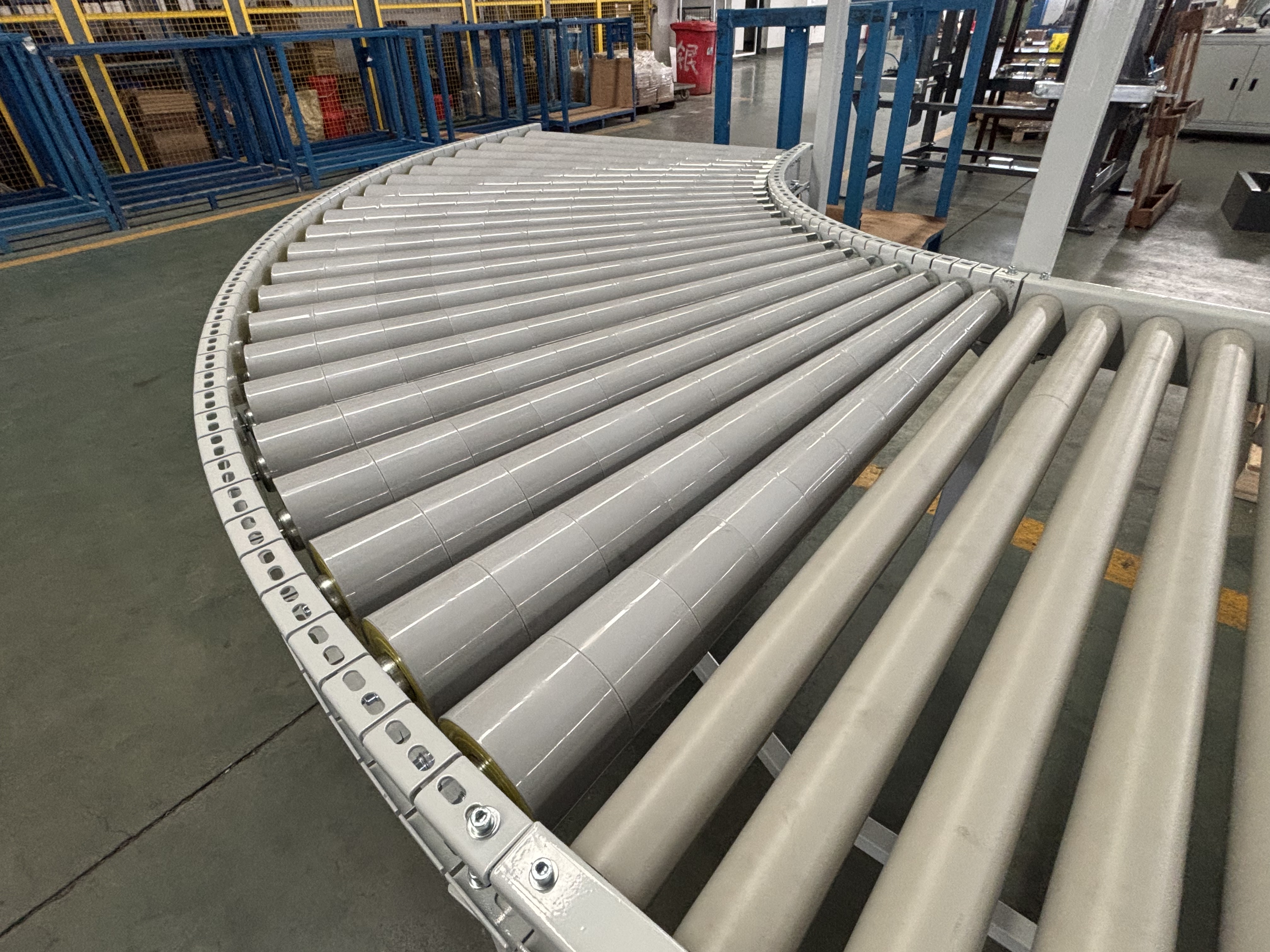

Rolos: Estes são os principais componentes de suporte e orientação. Os rolos usados na seção curva são tipicamente rolos cônicos ou rolos retos dispostos em um padrão especial.
Rolos Cônicos: Esta é a solução mais ideal e comum. O diâmetro do rolo aumenta gradualmente de dentro (mais próximo do centro do arco) para fora. Este design garante que durante a curva as velocidades lineares dos lados interno e externo do rolo sejam diferentes (o caminho externo é mais longo, exigindo uma velocidade linear mais alta; o caminho interno é mais curto, exigindo uma velocidade linear mais baixa). Isso permite que as mercadorias girem de maneira suave e constante ao longo da linha central da curva, evitando efetivamente emperramento, congestionamento ou atrito severo contra os guarda-corpos.
Suportes e pés niveladores: usados para apoiar toda a estrutura curva, geralmente são ajustáveis em altura para garantir uma conexão suave com as seções anteriores e posteriores do transportador e para criar a inclinação necessária.
Guarda-corpos: Instalados tanto no interior como no exterior da estrutura, são cruciais. Sua função é evitar que os itens descarrilem durante a curva devido à força centrífuga. As superfícies dos guarda-corpos são frequentemente equipadas com faixas de desgaste para reduzir o atrito e o ruído.
Eficiência Energética e Ecológica: Opera inteiramente por gravidade, não consumindo energia elétrica ou outras fontes de energia, resultando em custos operacionais muito baixos.
Estrutura simples, fácil manutenção: carece de sistemas complexos de energia e controle, possui menos peças e baixa taxa de falhas. A manutenção diária geralmente envolve apenas manter os rolos limpos e girando livremente.
Operação suave e silenciosa: Um transportador de rolos com curva de gravidade bem projetado permite um giro suave das mercadorias, com impacto mínimo e baixo ruído.
Alta relação custo-benefício: O custo do investimento inicial é muito menor do que os transportadores de curva motorizados (como transportadores de correia curva, curvas de rolos motorizados).
Forte flexibilidade: Pode ser facilmente combinado com vários transportadores retos por gravidade ou motorizados para formar redes transportadoras complexas.

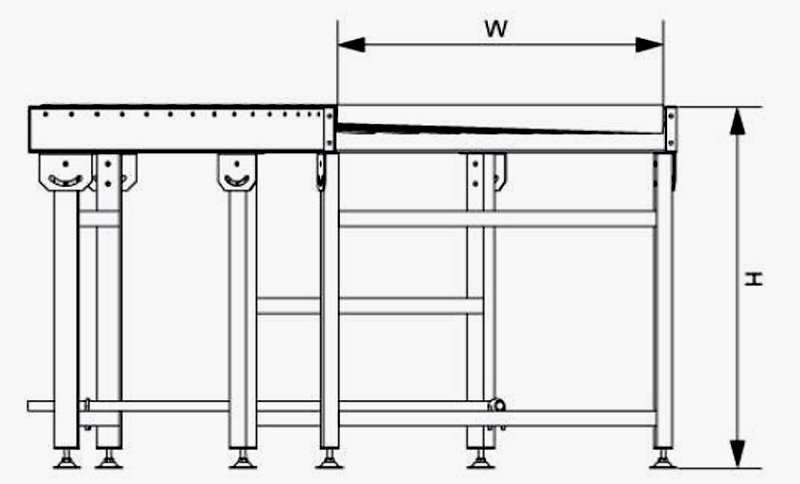

Modelo não. -largura interna do rack (W) -altura do rack (H) -raio de giro (R) -ângulo de giro (°)
Pedido nº. exemplo (unidade mm): CR100-500-700-900-90
| Especificações (unidade: mm) | |
|---|---|
| diâmetro do rolo | 50 (extremidade pequena) |
| raio interno de giro | sugerir 900 |
| ângulo de giro | 45°, 60°, 90° |
| rolo incluído ângulo | ≤6° |
| largura interna do rack | 500, 600, 700, 800, 900, 1000, 1500 |
| altura do rack | 300-1500 |
| material de rack | chapa dobrada de aço |
| material de apoio para perna | tubo de aço retangular |
| cor do transportador | plástico esparso, a cor está ligada solicitação do cliente |
Nota: Rolo reto, rolo reto com manga cônica e rolo cônico são opcionais.

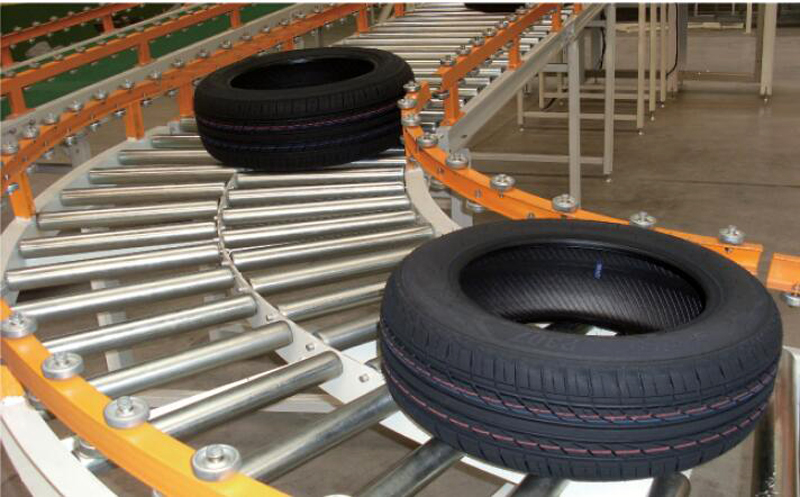

Os transportadores de rolos com curva gravitacional são amplamente utilizados em situações que exigem mudanças direcionais para caixas, caixas, bandejas e outros itens, por exemplo:
Centros de Armazenagem e Logística: Conectando diferentes linhas transportadoras em áreas de classificação, áreas de carga/descarga.
Linhas de produção de embalagens: Transferência de produtos de uma linha de produção para outra.
Centros de triagem de pacotes expressos: orientando o caminho dos pacotes.
Centros de Distribuição Supermercados: Transporte de alimentos, mercadorias em geral.
Indústrias de Manufatura: Transferência de componentes ou produtos acabados entre linhas de montagem.
Apesar das suas claras vantagens, as suas limitações também devem ser consideradas ao selecionar:
Requisitos para as mercadorias:
Fundo Plano: As mercadorias devem ter uma superfície inferior plana e dura, como caixas de papelão, sacolas plásticas, paletes de madeira. Sacos macios ou itens com fundo irregular não são adequados.
Peso moderado: As mercadorias precisam de peso suficiente para superar o atrito de rolamento dos rolos, mas não podem ser muito pesadas, caso contrário, a velocidade de deslizamento pode se tornar muito alta e difícil de controlar, ou exigir rolos excessivamente fortes.
Requer Inclinação: Todo o sistema transportador deve ter inclinação suficiente; caso contrário, as mercadorias irão parar.
Controle de velocidade: A velocidade em transportadores por gravidade varia com o peso e a inclinação, dificultando o controle preciso. Nas estações que necessitam de posicionamento preciso, é necessário utilizar batentes ou seções subsequentes de transportadores motorizados.
Seleção do raio da curva: selecionar o raio da curva apropriado com base no tamanho das mercadorias é crucial. Um raio muito pequeno fará com que mercadorias grandes emperrem ou colidam com os guarda-corpos durante a curva.
O transportador de rolos com curva gravitacional é uma solução de torneamento para manuseio de materiais econômica, eficiente e confiável. Utiliza perfeitamente princípios físicos para alcançar o fluxo automatizado de materiais sob condições específicas. Ao planejar um sistema de transporte, se suas mercadorias forem adequadas e as condições do local permitirem, muitas vezes é a solução preferida para implementar funções de torneamento.
