R3221
RONWIN
HS Code: 8431390000
Este é um rolo funcional projetado especificamente para a seção de alimentação telescópica (ou seção de acoplamento) de um transportador de acumulação. Integra rodas dentadas de aço de duas carreiras e é acionado por uma corrente externa para sincronizar a rotação de toda a linha de rolos, permitindo uma transferência de material suave e controlada na zona de alimentação. Sua principal função é adaptar-se a posições de alimentação variáveis, guiando os materiais de forma eficiente e centralizada para a linha transportadora principal e fazendo uma interface perfeita com a função de acumulação a jusante quando necessário.
Este produto não é autodirigido; é um atuador passivo chave dentro de um sistema de acionamento geral. Seu design gira em torno de três funções principais: transmissão de potência, suporte de carga e adaptação telescópica.
Corpo do rolo:
Normalmente um rolo não motorizado (ou seja, sem motor embutido).
A superfície pode ser zincada, cromada ou revestida (com poliuretano, borracha, etc.) conforme necessário para fornecer coeficientes de atrito e resistência ao desgaste adequados.
Serve como superfície direta de suporte de carga e transporte de materiais.
Rodas dentadas de aço de duas fileiras:
Acionamento Síncrono: Uma única corrente de circuito fechado engata as rodas dentadas correspondentes em todos os rolos, garantindo a rotação sincronizada de toda a linha e evitando o desalinhamento do material.
Distribuição de carga: O design de duas carreiras distribui a tensão da corrente entre duas rodas dentadas, melhorando a suavidade e a confiabilidade da transmissão, especialmente para seções telescópicas mais longas e com carga mais pesada.
Transmissão precisa: Rodas dentadas de aço fornecem engrenamento de alta precisão com a corrente, mantendo uma relação de transmissão constante.
Característica principal: Duas rodas dentadas de aço paralelas são montadas com segurança em uma ou ambas as extremidades do eixo do rolo.
Material: Normalmente feito de materiais como aço 45# ou 40Cr, passando por tratamento térmico de têmpera e revenimento para garantir alta resistência e resistência ao desgaste.
Funções:
Estrutura do rolamento e da extremidade do eixo:
Utiliza rolamentos rígidos de esferas para serviços pesados ou rolamentos de rolos de agulhas para garantir uma rotação suave sob a força de tração radial da corrente.
O desenho da extremidade do eixo deve ser compatível com a estrutura de suporte do mecanismo telescópico (por exemplo, suportes de trilho deslizante), permitindo que o rolo se mova axialmente (ao longo da direção do comprimento).
Interface de adaptação telescópica:
O eixo de acionamento ou suporte de montagem do rolo foi projetado para ser conectado à estrutura de seção telescópica do transportador.
O sistema de transmissão por corrente também deve ser projetado como telescópico (geralmente empregando tensionadores automáticos de corrente, juntas universais ou módulos de transmissão móveis) para garantir que a corrente de transmissão mantenha a tensão e o engate adequados quando o comprimento de alimentação muda.
Composição do Sistema: Este rolo é o componente principal do módulo de “alimentação telescópica”. O módulo completo também inclui: estrutura telescópica de aço, motor de acionamento + redutor, corrente de transmissão fechada, dispositivo tensor e sistema de controle.
Fluxo de trabalho:
O motor de acionamento gira a roda dentada por meio do redutor.
A roda dentada de acionamento, por meio da corrente fechada, aciona toda a fileira de roletes da roda dentada de duas fileiras para girar de forma síncrona.
Os materiais colocados nos rolos rotativos são transportados suavemente para a linha principal.
Quando o ponto de alimentação necessita de ajuste, toda a seção telescópica (incluindo todos os rolos e sua estrutura) se estende ou retrai, acionada por motor ou manualmente. O sistema de transmissão por corrente se adapta adequadamente, mantendo a transmissão ininterrupta.
Alta sincronização e transporte estável: A roda dentada de duas carreiras e a transmissão por corrente garantem uma velocidade absolutamente consistente em todos os rolos, evitando efetivamente o desalinhamento do material, deslizamento ou travamento na seção móvel.
Alta capacidade de carga e confiabilidade: A roda dentada de aço e o projeto do rolamento para serviço pesado podem suportar cargas de impacto significativas e tensão contínua, adequado para alimentação de materiais pesados (por exemplo, placas, perfis, caixas).
Projetado para Função de Acumulação: Perfeitamente compatível com transportadores de acumulação subsequentes. Quando a linha principal faz uma pausa (acumula), os rolos de alimentação podem parar de forma síncrona; ou podem ser projetados para operação contínua em baixa velocidade, coordenando-se com batentes na zona de acumulação.
Alta Adaptabilidade: O design telescópico resolve a incompatibilidade entre pontos de alimentação fixos e posições de carregamento variáveis, aumentando a flexibilidade do layout do sistema.
Manutenção relativamente simples: A transmissão por roda dentada e corrente é um método de transmissão mecânica maduro e confiável. A manutenção é intuitiva e a substituição de peças de desgaste (por exemplo, a corrente) é simples.
Fabricação Automotiva: Usada em oficinas para alimentar centralmente chapas de aço ou componentes de carrinhos de materiais para a linha de produção.
Processamento de chapas metálicas e materiais de construção: Permite a alimentação telescópica de placas em coordenação com máquinas de corte ou dobradeiras.
Embalagem e armazenamento em grande escala: Encaixa caixas pesadas ou paletes de equipamentos móveis de manuseio até a linha transportadora de acumulação principal.
Linhas de Produção de Montagem: Serve como seção de alimentação com posição ajustável, fornecendo peças para diferentes estações de trabalho.
Processamento de madeira e fabricação de móveis: alimenta painéis ou placas de madeira em centros de processamento.
Especificações do rolo: Diâmetro (por exemplo, Φ60mm, Φ89mm), comprimento do cano, espessura da parede.
Parâmetros da roda dentada: Número de dentes (por exemplo, 10T, 12T), passo (por exemplo, ISO 08B, 10A, 12A), espaçamento entre linhas, material e dureza.
Capacidade de carga: Carga dinâmica e estática nominal por rolo.
Extremidade do eixo e rolamentos: Diâmetro do eixo, tipo de rolamento e método de lubrificação.
Distância do centro de instalação: A distância entre rolos adjacentes, afetando a suavidade do transporte.
Modelo de corrente compatível: Deve corresponder precisamente às rodas dentadas.
Curso telescópico: A faixa de deslocamento máxima necessária para o rolo deve ser especificada para personalizar o comprimento do eixo e a estrutura de suporte.
Design Sistêmico: Este rolo não pode ser usado sozinho. Deve fazer parte de um projeto e instalação integrados para o módulo completo de acionamento de alimentação telescópica.
Tensionamento e alinhamento da corrente: Mecanismos confiáveis de tensionamento e orientação da corrente são essenciais para evitar saltos ou descarrilamentos, especialmente durante o movimento telescópico.
Lubrificação e Manutenção: A lubrificação regular de rodas dentadas, correntes e rolamentos é necessária para garantir vida útil e operação silenciosa.
Proteção de segurança: As correntes e rodas dentadas expostas devem ter proteções de segurança removíveis para evitar riscos de emaranhamento.
Aplicação area
Sistemas de transporte interno de unidades de transporte e acumulação, como papelão leve e contêineres. Também adequado para implementação de seções tampão e para uso na indústria de embalagens.
Durável
Usando a roda dentada de aço como cabeça de acionamento do rolo, ela é mais durável do que a roda dentada de poliamida.
Funcionamento suave e baixo ruído
Rolamento de esferas de precisão e carcaça de polímero que fazem com que o rolo tenha as vantagens de funcionamento suave e baixo ruído.
Lcarregamento lateral
Na configuração padrão, a caixa do mancal com tampa e mancal é pressionada no tubo do rolo e as extremidades do tubo são arredondadas, permitindo assim que os materiais sejam facilmente movidos lateralmente.
Boa proteção contra sujeira e água
O design da vedação da tampa protege o rolamento, proporcionando excelente resistência à poeira e respingos de água.
Tdados técnicos
Dados técnicos gerais | |
Máx. capacidade de carga | 20 KG |
Máx. velocidade do transportador | 30m/min |
Faixa de temperatura | −5 a +40°C |
Materiais | |
Tubo | Aço carbono, aço inoxidável |
Eixo | Aço revestido a óleo antiferrugem, Aço zincado, Aço inoxidável |
Carcaça de rolamento | Poliamida, preta |
Tampa final | Polipropileno, amarelo/cinza |
Rolamento | Rolamento de esferas de precisão |
Delemento rive | |
Roda dentada de carreira simples/dupla | Aço zincado, oxidação preta |
Dversões de design | |
Tratamento de superfície | Zincado, cromado |
Mangas tubulares | Manga PP, manga PU |
Atrasado | Borracha, PU |

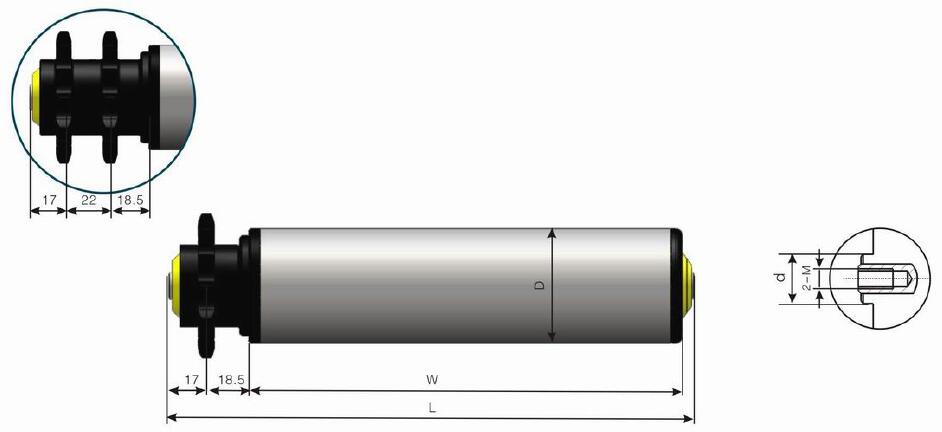

Diagrama de rolo acumulador de roda dentada de aço de duas carreiras
Dimensão da série R3221 com instalação de rosca fêmea
Tubo Mmaterial | D×T | Eixo | L | Sprocket |
Aço, aço inoxidável | 50×1,5 | Φ12/Φ15 | L=L+63 | 08B14T |
Aço, aço inoxidável | 60×2,0 | Φ12/Φ15 | L=L+63 | 08B14T |

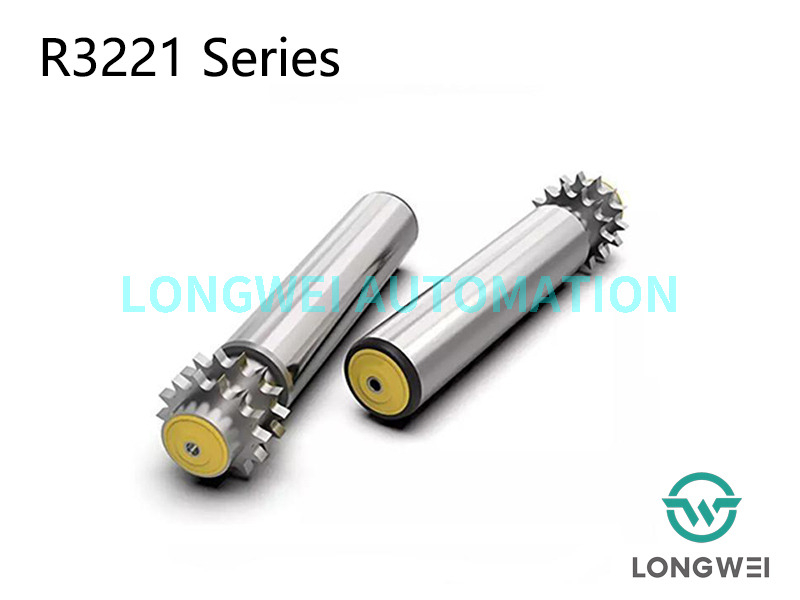

O rolo de alimentação telescópico com roda dentada de aço de duas carreiras para transportadores de acumulação é uma solução mecânica clássica para o desafio técnico da alimentação de distância variável combinada com transporte síncrono e estável. Através do seu design robusto de acionamento por roda dentada de duas carreiras, ele combina a função tradicional de suporte de carga de um rolo com acionamento síncrono altamente confiável. Isso garante um fluxo de material centralizado e estável para a linha de acumulação a jusante, mesmo sob condições telescópicas dinâmicas. Seu valor principal reside em fornecer a garantia crítica de resistência, sincronização e flexibilidade para a interface frontal de todo o sistema de transporte.
