R3224
RONWIN
HS Code: 8431390000

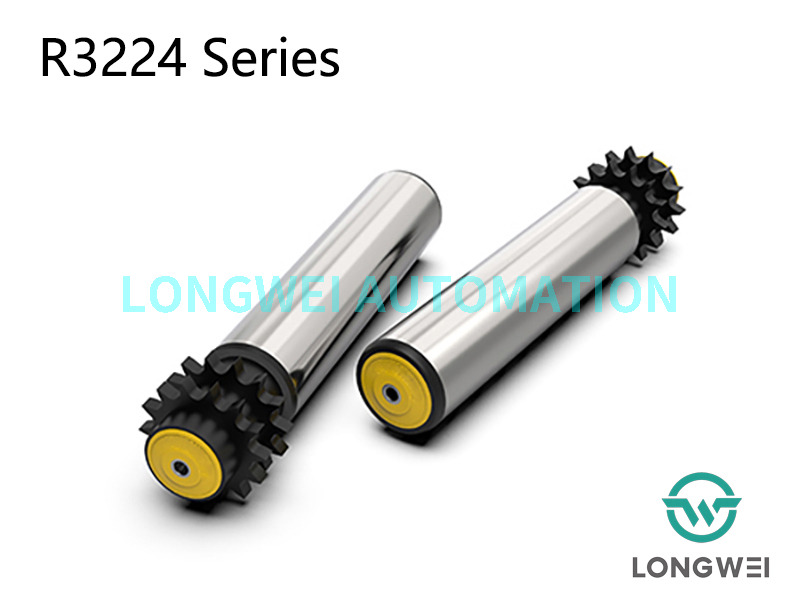

Rolo acumulador de roda dentada de duas carreiras de polímero série R3224
Área de aplicação
Sistemas internos de transporte e manuseio de unidades acumuladoras, como papelão leve e contêineres. Adequado também para uso no setor de embalagem e para implementação de seções tampão.
Operação suave e ruído mínimo
O rolo tem as vantagens de um funcionamento suave e ruído mínimo graças ao uso de uma roda dentada de poliamida como cabeça motriz, rolamento de esferas de precisão e carcaça de rolamento de polímero.
Carregando lateralmente
A carcaça do rolamento, a tampa da extremidade e o rolamento são inseridos no tubo no projeto padrão, e as extremidades do tubo são arredondadas para simplificar o transporte de materiais pela lateral.
Defesa confiável contra sujeira e água
A construção da vedação da tampa protege o rolamento, oferecendo resistência superior a respingos de água e poeira.
Tdados técnicos
Dados técnicos gerais | |
Máx. capacidade de carga | 25 KG |
Máx. velocidade do transportador | 30m/min |
Faixa de temperatura | −5 a +40°C |
Materiais | |
Tubo | Aço carbono, aço inoxidável |
Eixo | Aço revestido a óleo antiferrugem, Aço zincado, Aço inoxidável |
Carcaça de rolamento | Poliamida, preta |
Tampa final | Polipropileno, amarelo/cinza |
Rolamento | Rolamento de esferas de precisão |
Delemento rive | |
Roda dentada de carreira simples/dupla | Poliamida, preta |
Dversões de design | |
Tratamento de superfície | Zincado, cromado |
Mangas tubulares | Manga PP, manga PU |
Atrasado | Borracha, PU |
Diagrama de Rolo acumulador de roda dentada de duas carreiras de polímero série R3224
Dimensão da série R3224 com instalação de rosca fêmea
Tubo Mmaterial | D×T | Eixo | L | Sprocket |
Aço, aço inoxidável | 50×1,5 | Φ12/Φ15 | L=L+63 | 08B14T |
Aço, aço inoxidável | 60×2,0 | Φ12/Φ15 | L=L+63 | 08B14T |
