| Material: | |
|---|---|
| Método de Montagem: | |
| Tratamento da superfície: | |
| Tipo de eixo: | |
| Diâmetro: | |
| Quantidade: | |

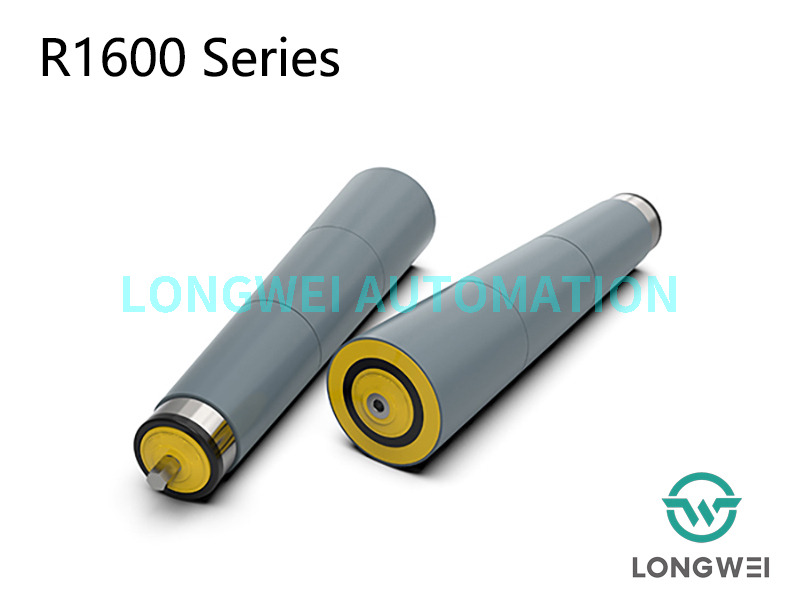

R1600
RONWIN
HS Code: 8431390000
Aplicação area
Sistemas de transporte para transportadores por gravidade internos ou transportadores empurrados com acionamento manual ou em declives. Manuseio unitário de mercadorias, como transporte de caixas, caixas ou contêineres. Especialmente adequado para implementação econômica de cargas leves e médias de transportadores de rolos gravitacionais curvos ou transportadores de rolos em espiral. Amplamente aplicado em oficinas, armazéns e centros logísticos.
Peso leve
Baseado no rolo de gravidade universal da série R1200, revestido por uma luva cônica de polipropileno, é leve e fácil de iniciar, tem baixo ruído de abrasão e é à prova de choque, o mais importante é o curto prazo de entrega e menor custo em comparação com o rolo de aço cônico por gravidade da série R1500.
Scorrida suave e silenciosa
O conjunto do rolamento da extremidade consiste em um rolamento de esferas de precisão, um alojamento de polímero e uma vedação da tampa da extremidade. Combinados, eles fornecem um rolo atraente, suave e silencioso.
Dà prova de ferrugem e à prova d'água
A tampa plástica protege o rolamento, proporcionando excelente resistência à poeira e respingos de água.
Tdados técnicos
Dados técnicos gerais | |
Máx. capacidade de carga | 50 KG |
Máx. velocidade do transportador | 30m/min |
Faixa de temperatura | −5 a +40°C |
Materiais | |
Tubo | Aço carbono, aço inoxidável |
Mangas tubulares | Manga em PP, cinza/preto |
Eixo | Aço revestido a óleo antiferrugem, Aço zincado, Aço inoxidável |
Carcaça de rolamento | Poliamida, preta |
Tampa final | Polipropileno, amarelo/cinza |
Rolamento | Rolamento de esferas de precisão |
Dversões de design | |
Tratamento de superfície | Zincado, cromado |
Grau cônico padrão | 3,6° |

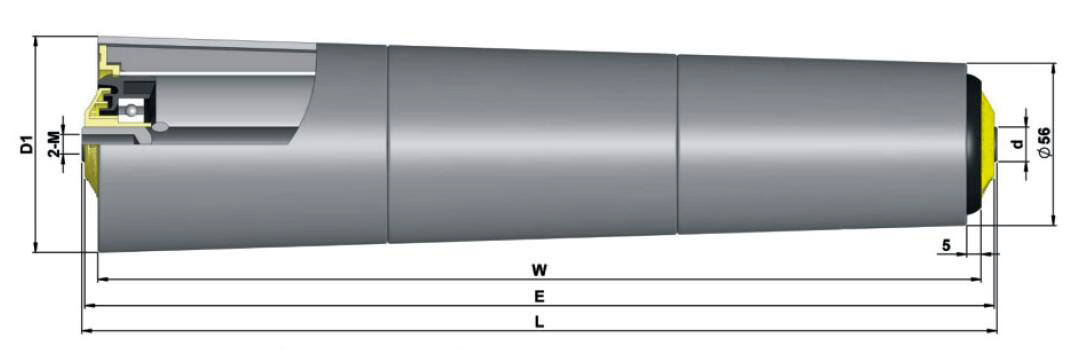

Diagrama de Série Rolo de manga cônica por gravidade R1600
Dimensão da série R1600 com instalação com rosca fêmea
Tubo Mmaterial | D1 | W | D2 | Eixo | E | L |
Aço, aço inoxidável | 56 | 200 | 69 | Φ12 | E=W+9 | C=L+10 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |
Aplicação area
Sistemas de transporte para transportadores por gravidade internos ou transportadores empurrados com acionamento manual ou em declives. Manuseio unitário de mercadorias, como transporte de caixas, caixas ou contêineres. Especialmente adequado para implementação econômica de cargas leves e médias de transportadores de rolos gravitacionais curvos ou transportadores de rolos em espiral. Amplamente aplicado em oficinas, armazéns e centros logísticos.
Peso leve
Baseado no rolo de gravidade universal da série R1200, revestido por uma luva cônica de polipropileno, é leve e fácil de iniciar, tem baixo ruído de abrasão e é à prova de choque, o mais importante é o curto prazo de entrega e menor custo em comparação com o rolo de aço cônico por gravidade da série R1500.
Scorrida suave e silenciosa
O conjunto do rolamento da extremidade consiste em um rolamento de esferas de precisão, um alojamento de polímero e uma vedação da tampa da extremidade. Combinados, eles fornecem um rolo atraente, suave e silencioso.
Dà prova de ferrugem e à prova d'água
A tampa plástica protege o rolamento, proporcionando excelente resistência à poeira e respingos de água.
Tdados técnicos
Dados técnicos gerais | |
Máx. capacidade de carga | 50 KG |
Máx. velocidade do transportador | 30m/min |
Faixa de temperatura | −5 a +40°C |
Materiais | |
Tubo | Aço carbono, aço inoxidável |
Mangas tubulares | Manga em PP, cinza/preto |
Eixo | Aço revestido a óleo antiferrugem, Aço zincado, Aço inoxidável |
Carcaça de rolamento | Poliamida, preta |
Tampa final | Polipropileno, amarelo/cinza |
Rolamento | Rolamento de esferas de precisão |
Dversões de design | |
Tratamento de superfície | Zincado, cromado |
Grau cônico padrão | 3,6° |
Diagrama de Série Rolo de manga cônica por gravidade R1600
Dimensão da série R1600 com instalação com rosca fêmea
Tubo Mmaterial | D1 | W | D2 | Eixo | E | L |
Aço, aço inoxidável | 56 | 200 | 69 | Φ12 | E=W+9 | C=L+10 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |
