Uma unidade de transferência de bola retrátil com mola é um componente especializado de transferência de bola que integra funções de amortecimento e reinicialização. Sua principal característica é um mecanismo de mola interna que permite que a cabeça esférica se comprima para baixo ("retraia") sob pressão vertical e retorne automaticamente à sua posição original assim que a pressão for removida. Ele mantém as características de rolamento de baixo atrito de uma unidade de transferência de esfera padrão, ao mesmo tempo que adiciona uma função de amortecimento retrátil, tornando-o comumente usado em aplicações de precisão que exigem manuseio de variações de altura, fornecimento de amortecimento ou aplicação de pressão controlada.
Força da mola/pressão inicial: A força mínima (N ou kgf) necessária para iniciar a retração da cabeça esférica.
Distância de curso/retração: A distância compressível máxima (mm) que a cabeça esférica pode percorrer do ponto mais alto ao ponto mais baixo.
Altura total e dimensões de montagem: Inclui dimensões gerais após a instalação e especificações de rosca/furo de montagem.
Diâmetro e material da cabeça esférica: Determina a capacidade de carga e a adequação ao ambiente.
Capacidade de carga: A carga máxima (estática e dinâmica) que pode suportar.
Precisão de repetibilidade: Consistência no retorno à posição inicial após vários ciclos de compressão e reinicialização.
| modelo não. | materiais | capacidade de carga (kg) | peso (g) | |
| sugerir | máx. | |||

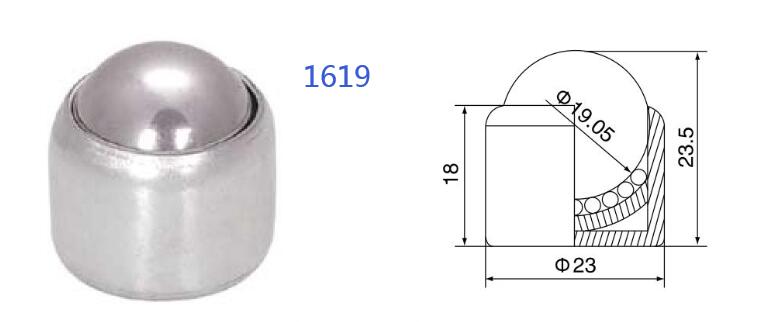

| 1619 | CS/CS | 20 | 30 | 45 |
| PL/CS | 10 | 15 | 25 | |
| SS/SS | 15 | 20 | 45 | |
| PL/SS | 10 | 15 | 25 | |
| modelo não. | materiais | capacidade de carga (kg) | peso (g) | |
| sugerir | máx. | |||

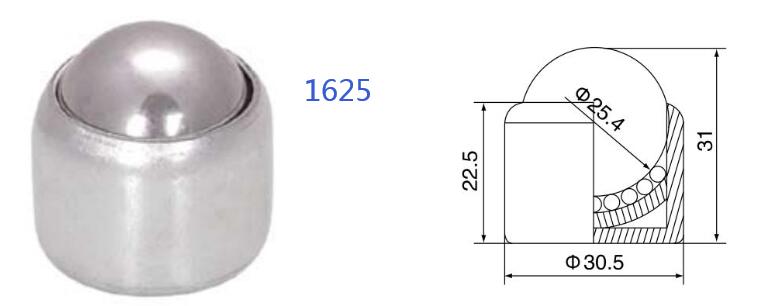

| 1625 | CS/CS | 30 | 35 | 100 |
| PL/CS | 12 | 18 | 45 | |
| SS/SS | 25 | 30 | 100 | |
| PL/SS | 12 | 18 | 45 | |
Este produto normalmente consiste nos seguintes componentes principais:
Cabeça esférica: Um metal de alta precisão (como aço inoxidável 440C) ou esfera de cerâmica com superfície lisa, alta dureza e resistência ao desgaste, garantindo rolamento omnidirecional suave.
Soquete esférico: Um assento em forma de tigela que abriga a cabeça esférica, geralmente feito de materiais de baixo atrito e resistentes ao desgaste (como plástico de engenharia, bronze ou aço temperado). Sua parede interna corresponde precisamente à cabeça esférica, permitindo que ela role livremente.
Mecanismo de Mola: Este é o núcleo que permite a função de “retração”. Uma mola é instalada abaixo do soquete esférico.
Tipo: Pode ser uma mola de compressão helicoidal, mola de disco ou elastômero (como poliuretano).
Função: Fornece uma força elástica vertical controlável.
Carcaça/Luva de montagem: Uma carcaça cilíndrica de metal que contém todo o mecanismo interno. Geralmente apresenta roscas externas (por exemplo, roscas métricas da série M) ou um flange de montagem para instalação segura em placas de base ou estruturas de equipamentos.
Vedação (Opcional): Em alguns modelos com requisitos mais elevados, um anel de vedação é incluído para evitar a entrada de poeira e detritos no mecanismo interno, garantindo uma operação confiável a longo prazo.
Amortecimento e absorção de choque: A mola absorve efetivamente a energia de impacto das peças ou equipamentos, protegendo a peça e o próprio equipamento e reduzindo o ruído.
Adaptação a variações de altura: Quando as peças em uma linha transportadora têm alturas irregulares, a compressão da mola pode compensar automaticamente essa diferença de altura, garantindo que todas as peças sejam efetivamente suportadas e transportadas suavemente.
Fornecimento de pressão constante: A força da mola pode ser convertida em uma pressão descendente ou lateral estável e controlável na peça de trabalho, frequentemente usada para aplicações de posicionamento, fixação ou retenção.
Proteção contra sobrecarga: Em caso de sobrecarga acidental, a cabeça esférica pode retrair totalmente, proporcionando uma função de proteção mecânica de segurança.
Reinicialização automática: Assim que a pressão superior é removida, a mola empurra imediatamente o conjunto da cabeça esférica de volta à sua posição original, pronto para o próximo ciclo.
Função de rolamento mantida: A cabeça esférica mantém toda a sua capacidade de rolamento de baixo atrito, seja comprimida, estendida ou em qualquer posição intermediária.
Estado inicial: Sem carga, a mola é estendida, empurrando a cabeça esférica para sua posição mais alta.
Compressão e Retração: Quando uma peça de trabalho pressiona a cabeça esférica com uma força que excede a pré-carga da mola, o conjunto da cabeça esférica supera a força da mola e se move para baixo como um todo ("retrai").
Rolamento e Amortecimento: Durante a retração e quando estabilizada em qualquer posição, a cabeça esférica ainda pode rolar livremente, movendo a peça de trabalho, enquanto a mola fornece continuamente amortecimento e suporte.
Redefinir: Quando a peça de trabalho é removida e a pressão desaparece, a força da mola empurra todo o conjunto da cabeça esférica de volta à sua posição inicial mais alta.
Este componente é amplamente utilizado em configurações de automação que exigem manuseio flexível e adaptativo:
Posicionamento e fixação da peça de trabalho: Usado em usinagem CNC ou acessórios de inspeção para fixar peças de trabalho pela parte superior ou lateral, permitindo ao mesmo tempo o movimento devido à expansão/contração térmica ou pequenos ajustes de posição.
Mecanismos de classificação e desvio: Utiliza suas características de retração e rolamento nos pontos de classificação para guiar as peças de trabalho e mudar sua direção.
Plataformas de transporte ajustáveis no eixo Z: usadas para suportar peças de trabalho de diferentes alturas, garantindo que todas as superfícies inferiores da peça entrem em contato com uma superfície de acionamento unificada (por exemplo, correia ou placa superior).
Dispositivos de Proteção contra Sobrecarga: Instalados em áreas propensas a congestionamentos; a cabeça esférica retrai quando a resistência é excessiva, evitando danos ao equipamento.
Linhas de montagem de precisão: Fornece suporte compatível durante o processo de montagem para evitar arranhões nas superfícies dos componentes de precisão.
A unidade de transferência de esfera retrátil com mola é um componente inteligente e altamente integrado. Ele combina engenhosamente rolamento omnidirecional com amortecimento de mola, resolvendo desafios comuns em sistemas de automação, como impacto rígido, inconsistências de altura e necessidade de fixação flexível. Ele confere aos equipamentos mecânicos maior adaptabilidade e confiabilidade, servindo como uma solução crucial nas áreas de montagem de precisão, manuseio de materiais e acessórios de ferramentas.
