R1800
RONWIN
HS Code: 8431390000

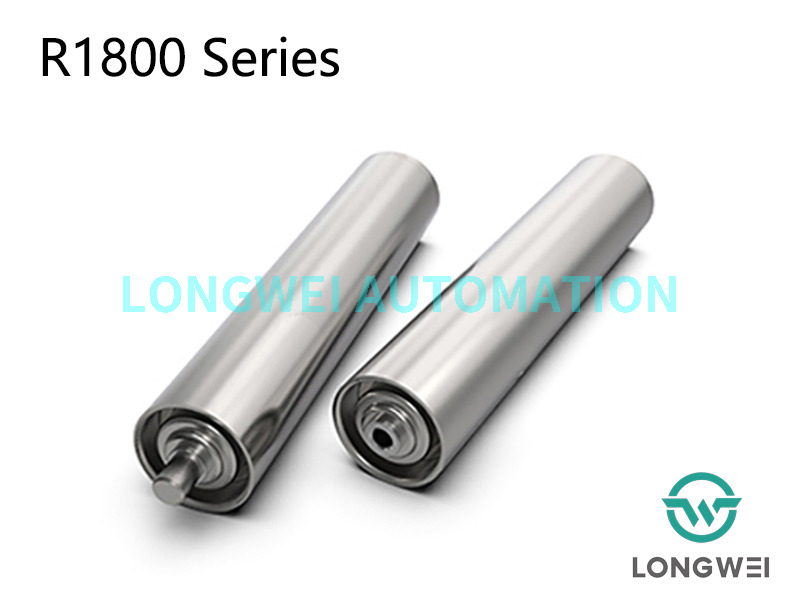

O rolo gravitacional para serviço pesado da série R1800 é uma solução de manuseio de materiais eficiente e econômica projetada para o transporte de cargas unitárias. É amplamente utilizado para mover caixas, contêineres, tambores, pneus e mercadorias paletizadas, tornando-o um componente central ideal para linhas transportadoras alimentadas por gravidade ou por pressão. Esta série oferece uma variedade de diâmetros de tubos e eixos para atender totalmente a diferentes requisitos de suporte de carga, desde aplicações leves até aplicações pesadas.
Equipado com rolamentos de esferas de precisão, vedados com segurança em caixas de rolamento estampadas em aço, formando um conjunto de rolamento de rolos de alta resistência.
Construção compacta e robusta, com capacidade de carga axial significativamente superior à dos mancais de plástico, garantindo longa vida útil mesmo em condições de serviço pesado.
O conjunto de rolamento de aço permite uma faixa de temperatura operacional extremamente ampla (-30°C a +80°C).
Capaz de funcionar de forma confiável em ambientes de temperaturas extremas, como câmaras frigoríficas e salas de fornos, garantindo a operação estável do sistema transportador.
Uma gama completa de diâmetros de tubos e eixos, combinada com caixas de rolamentos de aço resistentes, proporciona excelente desempenho de suporte de carga.
Destaca-se mesmo em ambientes industriais exigentes e de alta intensidade, como no manuseio de paletes.
As caixas dos rolamentos são pressionadas nos tubos dos rolos e as extremidades dos tubos apresentam um design arredondado.
Este design exclusivo permite que as mercadorias sejam facilmente carregadas lateralmente na linha transportadora, aumentando significativamente a flexibilidade e a eficiência operacionais.
Dados técnicos gerais | |
Máx. capacidade de carga | 600 KGS |
Máx. velocidade do transportador | 50m/min |
Faixa de temperatura | −30 a +80°C |
Materiais | |
Tubo | Aço carbono, aço inoxidável, alumínio |
Eixo | Aço revestido a óleo antiferrugem, Aço zincado, Aço inoxidável |
Carcaça de rolamento | Aço zincado, aço inoxidável |
Rolamento | Rolamento de esferas de precisão |
Dversões de design | |
Tratamento de superfície | Zincado, cromado |
Mangas tubulares | Manga PP, manga PU |
Atrasado | Borracha, PU |

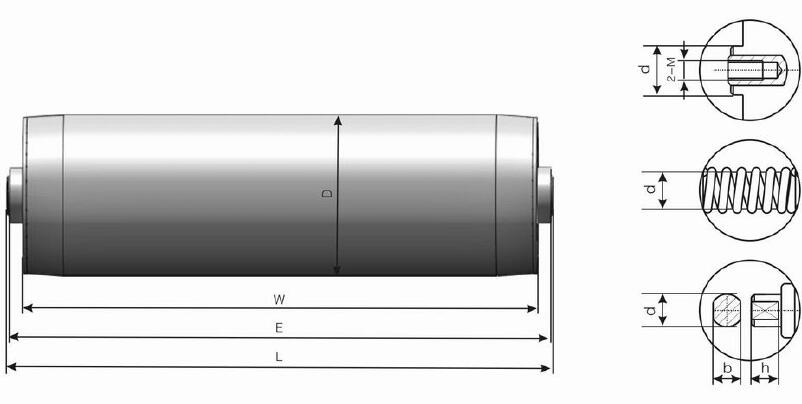

Tubo Mmaterial | D×T | Eixo | E | L |
Aço, aço inoxidável, alumínio | 25×1,0 | Φ12 | E=L+7 | L=L+31 |
Aço, aço inoxidável, alumínio | 32×1,2 | Φ12 | E=W+9 | L=L+31 |
Aço, aço inoxidável, alumínio | 38×1,2 | Φ12 | E=L+10 | L=L+32 |
Aço, aço inoxidável, alumínio | 50×1,5 | Φ12 | E=L+10 | L=L+32 |
Aço, aço inoxidável, alumínio | 60×2,0 | Φ12/Φ15 | E=L+10 | L=L+32 |
Aço, aço inoxidável, alumínio | 76×3,0 | Φ20 | E=L+10 | C=L+40 |
Aço | 80×3,0 | Φ20 | E=L+10 | C=L+40 |
Aço | 89×3,0 | Φ20 | E=L+10 | C=L+40 |

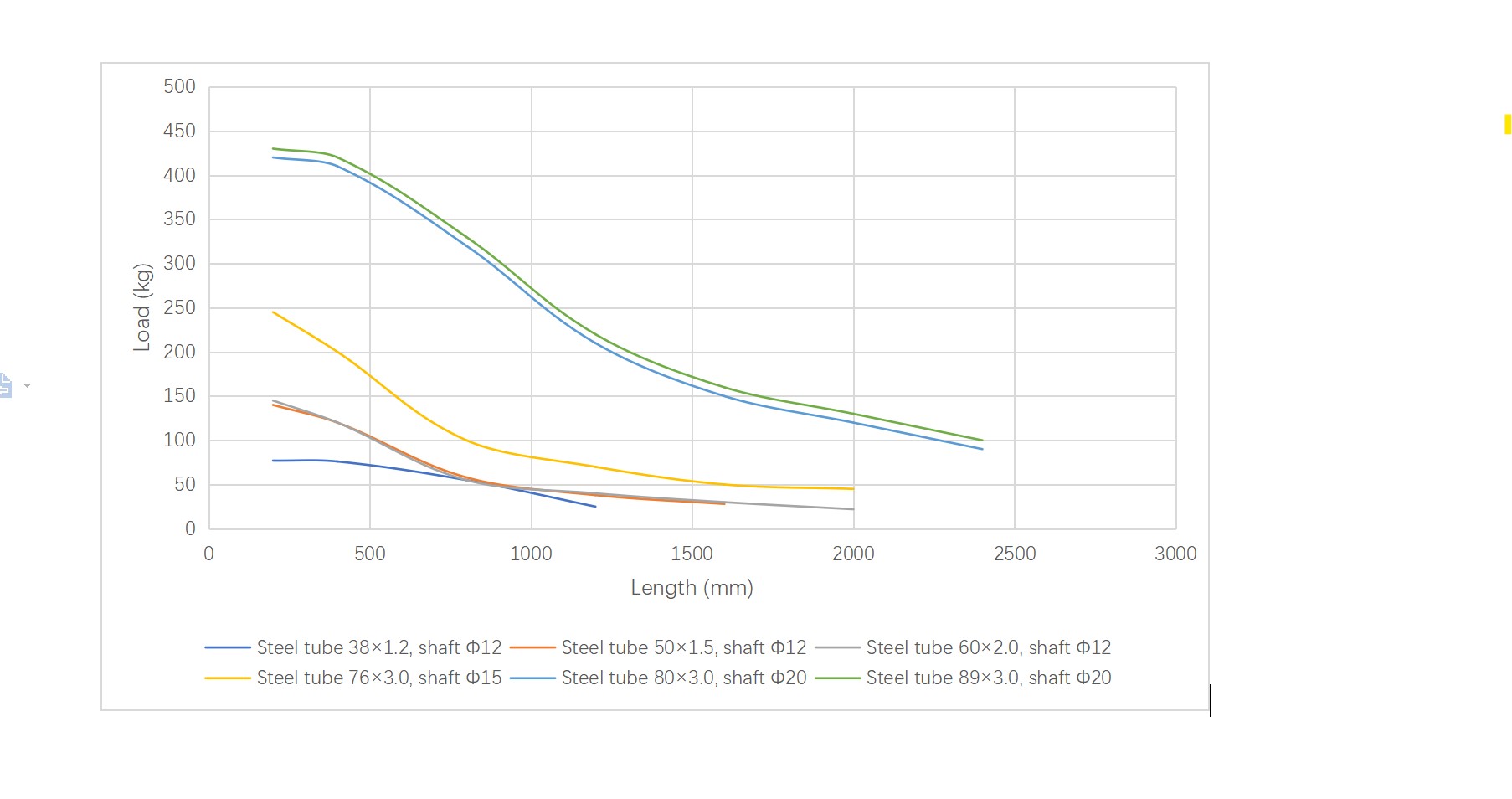

O gráfico de capacidade de carga mostra que a capacidade de carga estática do rolo para uma carga uniformemente distribuída refere-se a uma faixa de temperatura de -30 a +80 °C.
Válido para os seguintes modelos de eixo: eixo com mola ou eixo achatado.
Tubo Material | D×T | Eixo | E | L |
Aço, aço inoxidável, alumínio | 25×1,0 | Φ12 | E=L+7 | L=L+8 |
Aço, aço inoxidável, alumínio | 32×1,2 | Φ12 | E=W+9 | C=L+10 |
Aço, aço inoxidável, alumínio | 38×1,2 | Φ12 | E=L+10 | L=L+11 |
Aço, aço inoxidável, alumínio | 50×1,5 | Φ12 | E=L+10 | L=L+11 |
Aço, aço inoxidável, alumínio | 60×2,0 | Φ12/Φ15 | E=L+10 | L=L+11 |
Aço, aço inoxidável, alumínio | 76×3,0 | Φ20 | E=L+10 | L=L+12 |
Aço | 80×3,0 | Φ20 | E=L+10 | L=L+12 |
Aço | 89×3,0 | Φ20 | E=L+10 | L=L+12 |

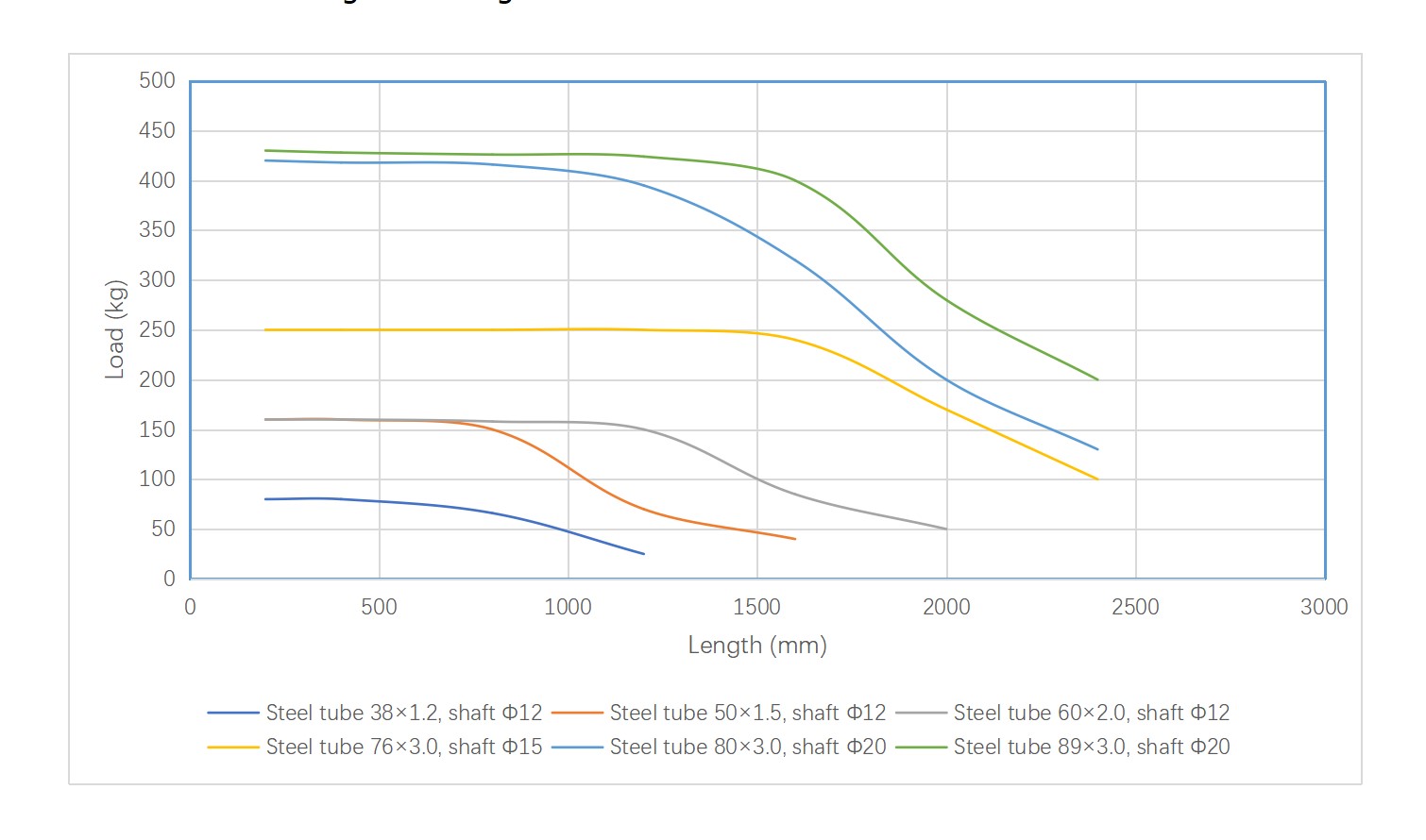

O gráfico de capacidade de carga mostra que a capacidade de carga estática do rolo para uma carga uniformemente distribuída refere-se a uma faixa de temperatura de -30 a +80 °C.
Válido para os seguintes modelos de eixo: rosca fêmea ou rosca macho.
Linhas de classificação e transporte em armazéns e centros de distribuição
Conexões entre processos em linhas de embalagem e montagem
Armazenamento e manuseio de mercadorias paletizadas
Adequado para vários setores, incluindo alimentos e bebidas, farmacêutico, logística e manufatura.
Rolo gravitacional de aço zincado R1800 usado em transportadores de rolos gravitacionais para transporte de papelão, barril, caixa, contêiner.
Rolo de gravidade de aço zincado de 60 mm / 63 mm de diâmetro R1800 usado no módulo transportador de rolos de cremalheira de gravidade para movimentação de paletes.

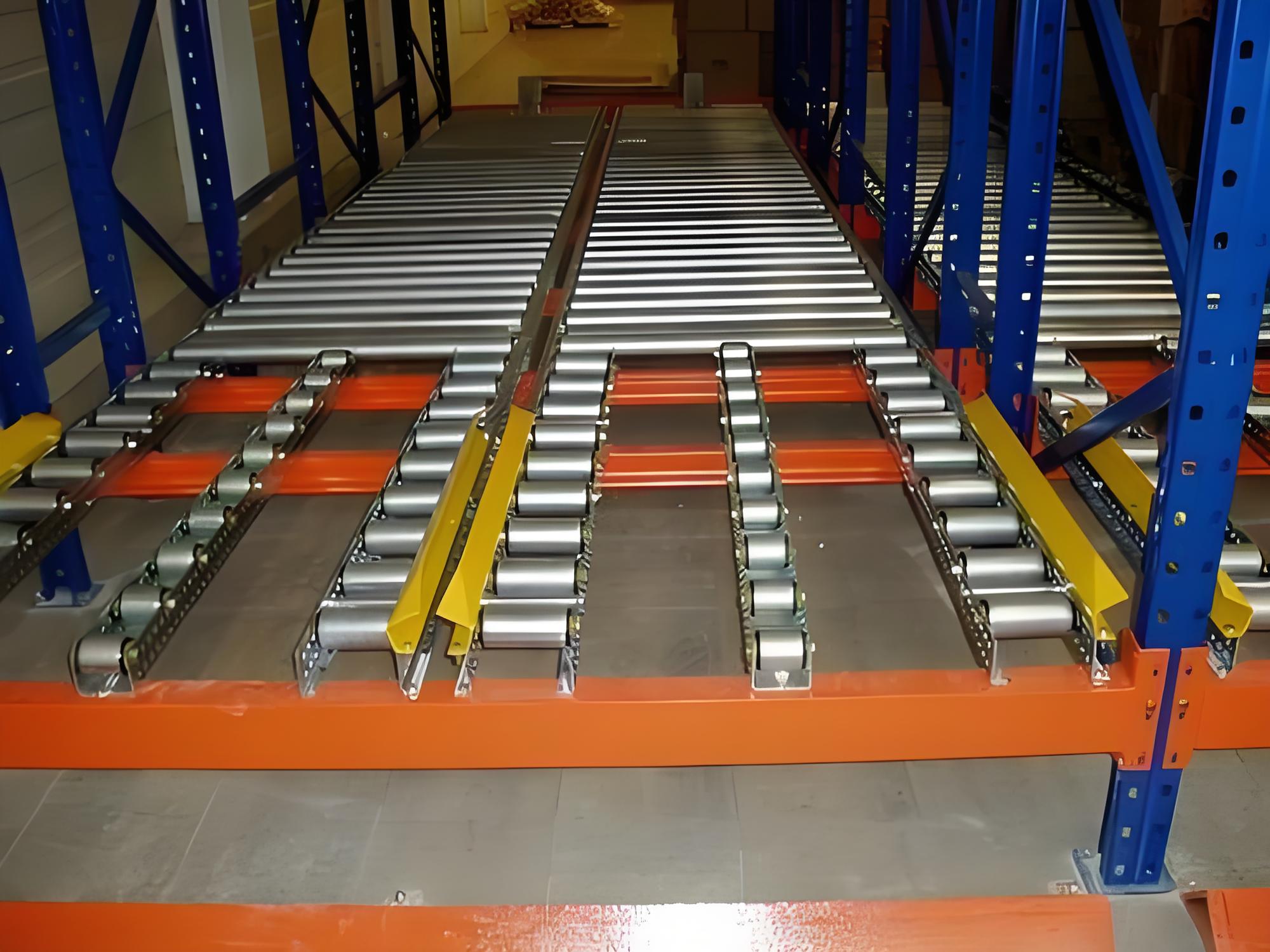

Rolo de gravidade de aço zincado de 60 mm / 63 mm / 76 mm de diâmetro R1800 usado no módulo transportador de rolos de rack de gravidade para transporte de paletes.
O rolo gravitacional para serviço pesado da série R1800, com sua construção robusta, ampla aplicabilidade e alta relação custo-benefício, é a escolha preferida para a construção de sistemas de transporte por gravidade eficientes e confiáveis. Seja para lidar com tarefas diárias exigentes ou ambientes operacionais desafiadores, ele oferece desempenho de transporte consistente e duradouro.
