DGBL50A DC24V/48V Rolo de acionamento de motor

DC24V/48V DGBL50A Rolo acionado por motor de engrenagem

O rolo acionado por motor (MDR) é um rolo transportador auto-alimentado que integra um motor, mecanismo de redução de engrenagem e sensores dentro de um tubo de aço robusto. Esse design integrado elimina a necessidade de motores externos, correntes, eixos intermediários ou outros componentes de acionamento auxiliar, simplificando assim a arquitetura do sistema e reduzindo a complexidade da instalação. O fator de forma compacto evita o requisito para redutores de engrenagens externas volumosas.

Para implantar, basta montar o MDR na estrutura do transportador e conectá -lo à fonte de alimentação via cabo. O resultado é um sistema de transporte simplificado que oferece limpeza aprimorada, maior densidade de embalagem, estética aprimorada e maior segurança e confiabilidade.

Os MDRs são amplamente utilizados em diversas indústrias, como processamento de alimentos, fabricação farmacêutica, montagem eletrônica, logística de aeroportos, serviços postais e centros de distribuição. Eles efetivamente apoiam a crescente demanda por automação e   Soluções personalizadas de transmissão em várias aplicações industriais.

Principais características

• O rolo de acionamento do motor da série DGBL50A é fácil de ajustar a velocidade e o alto desempenho, seja adequado para carga pesada, média e leve.

• Motor de redução de engrenagem sem escova direta embutida  poder forte e corre bem. O controlador que o acompanha é usado para obter controle preciso, tornando a operação mais conveniente.

• O torque de saída é opcional, tipo de energia padrão, tipo de alta potência e tipo de alto torque para vários requisitos de carregamento.

• Adota a tensão de segurança DC24V ou DC48V.

• Velocidade 0,87m/min-120m/min, faixa ajustável de velocidade 8,7%-100%.

• Múltiplos controladores inteligentes são adaptados para realizar o controle de IO, funções ZPA, com interface de comunicação RS485, Profinet, Ethernet, CC-Link e Modbus TCP, etc.

• Instalação simples para atingir o controle inteligente.

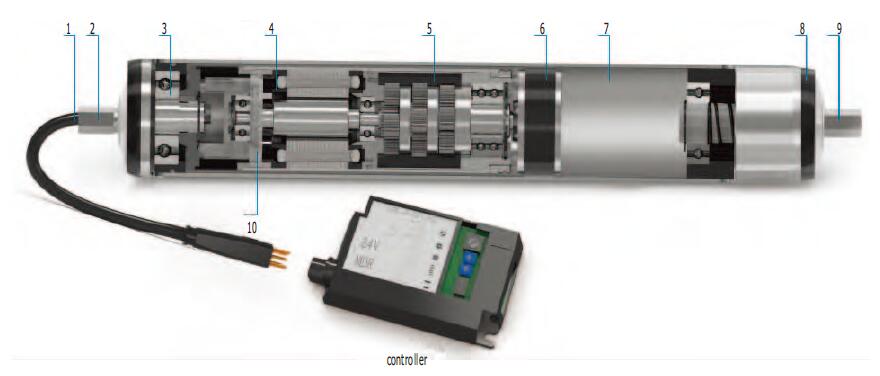

DC24V /48V Roller-DGBL50A Nome correspondente de peças correspondentes

Especificações técnicas de DC24V/48V DGBL50A Rolo acionado por motor de engrenagem

Dgbl50a-Padrão 40W/50W

Dgbl50a-80W/100W aprimorado

Observação:  █Redução de engrenagens em 3 estágios █ Redução de engrenagens em 2 estágios

Modo de trabalho S1 - adequado para transporte de material contínuo, como transportadores de correia.

S2 Modo de trabalho-adequado para transporte de materiais intermitentes, como transferência do tipo caixa.

Alterne o modo de trabalho S1/S2 através da função do comutador de imersão do controlador.

※ 1.  1n = 0,1 kgf, 1n · m = 0,1 kgf · m.

※ 2.  Os valores nesta tabela são apenas para referência. A carga de segmento de unidade única não deve exceder 200 kg pelo modo poly-V acionado.

※ 3.  Velocidade constante Controle de loop fechado, sem carga ou carga nominal, a mesma velocidade.

※ 4.  A faixa de velocidade ajustável é de 8,7% -100% da velocidade nominal.

※ 5.  Outra velocidade pode ser personalizada. Para uma velocidade mais rápida, consulte o DGDD Direct Drive Roller.

※ 6.  Esta tabela é aplicável ao modo de roda dentada.

       A carga de segmento de unidade única não deve exceder 200 kg pelo modo poly-V acionado.

       A carga de segmento de unidade única não deve exceder 35 kg pelo modo acionado por correio O.

※ 7. Carga máxima e rolo permitido máximo permitido: devido às diferenças no uso real do local por cada cliente, como a nivelamento da instalação do rolo, o passo central dos rolos, a área de contato entre as mercadorias '  Inferior e os rolos, etc., os dados fornecidos aqui são apenas para referência e sugestão. São necessárias medições mais precisas, comunique -se com as vendas em relação às condições de trabalho reais.

Pontas: A fonte de alimentação do interruptor de um único rolo de acionamento do motor deve ser selecionado com base em 2 vezes a potência do rolo de acionamento do motor.

Seleção de modelo de acionamento de motor de transmissão de engrenagem DGBL50A

Modelo No. Exemplo:

Observação:

※ Outra forma de tensão ou rolo é personalizada.

※ Requisito especial: à prova de poeira e à prova d'água (IP65) - HS, freio eletrônico ou freio mecânico - z,

     Eixo carregado de mola - tx.

※ O corpo do rolo de rolo cônico é aço carbono ou aço inoxidável.

Dimensões do modo de direção

※ Rl = Comprimento do rolo El = Comprimento de montagem AGL = Comprimento do eixo

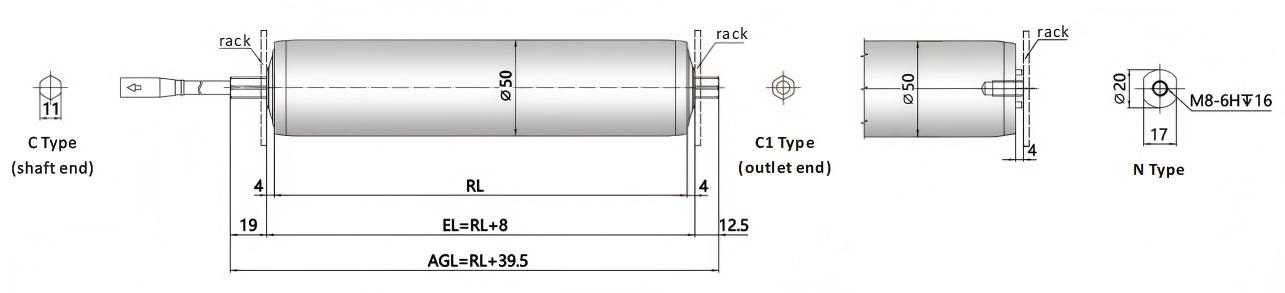

• I: Rolo simples

★ Rolo simples: Tubo de aço de 50*1,5 mm, aço carbono, cromo e aço inoxidável 304 são opcionais.

                       Eixo final: C tipo c eixo de mola padrão, sem função à prova d'água.

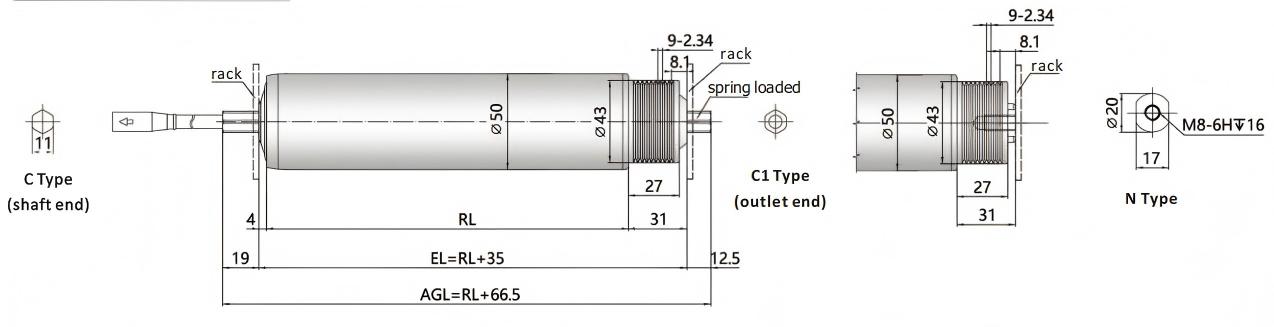

• Q: Polia de correia poly-V

★ Poly-V:

① Sus304 Polia, polia de aço de liga e polímero são opcionais, 9 ranhuras para o cinto PJ.

② A capacidade de carga do rolo depende do arranjo de transmissão e do tipo de correia poly-V. Quando há menos rolos acionados ou quando um correia de 3pj ou até 4pj é usado, a capacidade de carga é alta; Por outro lado, é baixo.

③ O máximo. A capacidade de carga pode atingir 200 kg. Se a carga exceder 100 kg, uma polia de liga precisará ser selecionada. NOTA: OD50 Eixo carregado de mola padrão, sem função à prova d'água.

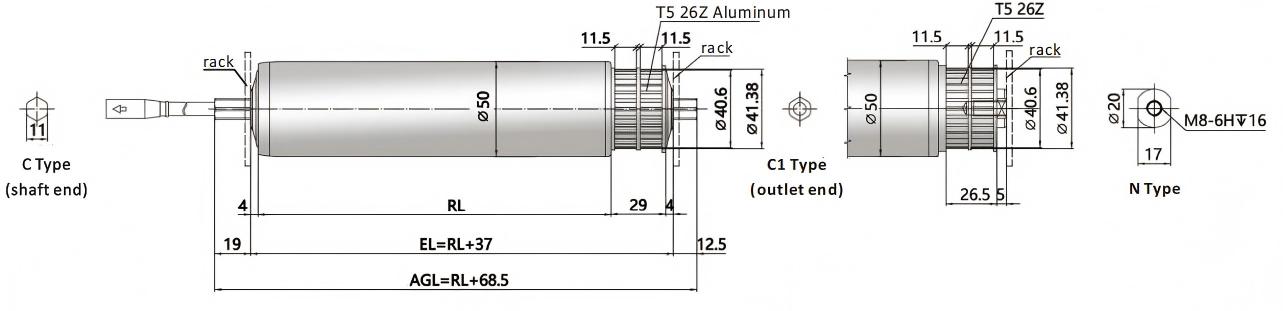

• T: Polia de cinto dental

★ Cinturão dental:

Belts Os cintos dentes podem efetivamente impedir escorregar. A figura acima mostra uma polia de cinto de dentes de nylon moldado, com 2 ranhuras, tipo T5 com 26 dentes. Os requisitos especiais podem ser personalizados para as especificações. Os materiais disponíveis incluem liga de alumínio, aço inoxidável e polias plásticas de engenharia.

② A capacidade de carga do rolo é determinada pelo arranjo de transmissão e pelo tipo de correia dentada. Geralmente, a capacidade de carga para uma zona de transporte pode atingir até 100 kg.

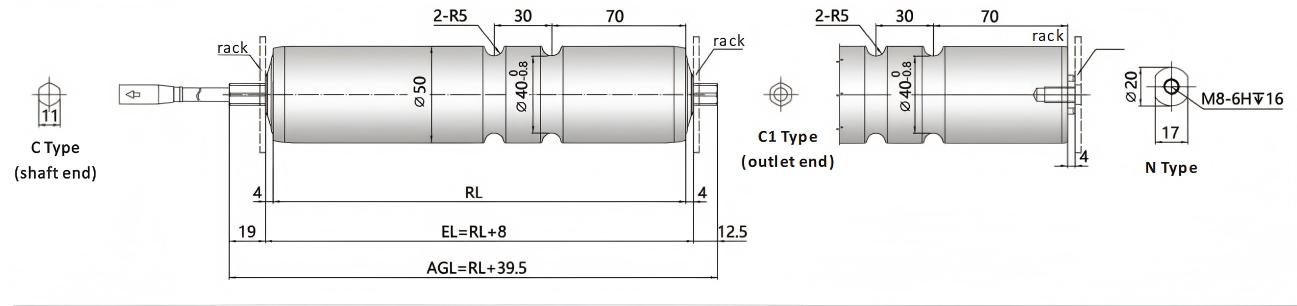

• O: Grooved

★ Grooved:

① Os rolos ranhurados são conectados pela correia do anel PU, por isso é bastante e adequado para a aplicação de transmissão de luz.

② O torque decai rapidamente. Um único rolo de direção do motor pode acionar apenas 7-8 rolos passivos. Em um único  Unidade de transmissão, o peso de uma única peça de mercadoria não deve exceder 35 kg.

NOTA: Quando o eixo final do rolo ranhurado estiver com o tipo de mola, entre em contato com a nossa empresa para o  dimensões ranhuradas.

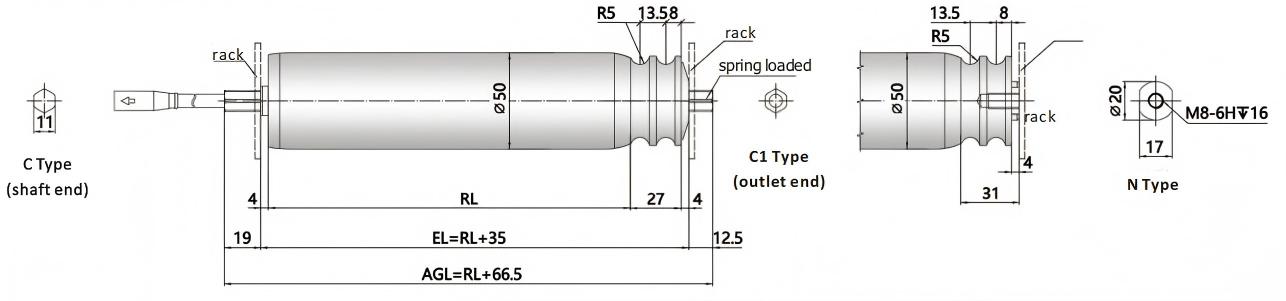

• E: Polia de correia O-ring

★ Polia de correia O-ring:

① A polia de correia O-ring produzida pelo molde é conectada por correia do anel PU, então é muito bem  e adequado para aplicação de transmissão de luz.

② O torque decai rapidamente. Um único rolo de direção do motor pode acionar apenas 7-8 rolos passivos. Em um  Unidade de transporte único, o peso de uma única peça de mercadoria não deve exceder 35 kg.

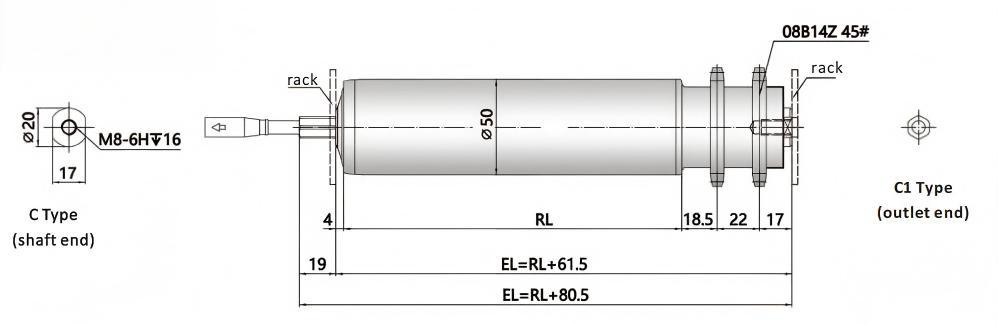

• L: Sprocket

★ Sprocket:

① Seja adequado para transmissão pesada, general, o número do modelo de roda dentada é 08b14t, fileira única ou dupla. Aço carbono ou aço inoxidável 304 são opcionais.

② A atenuação do torque é significativa. Para alcançar o melhor desempenho de transmissão, a unidade de dupla linha deve ser organizada na seção do meio do transportador.

• ZT: Manga cônica

★ MUDA DE CAPA:

① A manga cônica de plástico tem um ângulo de cone de 3,6 graus e é adequado para o transporte curvo. Pode ser composto por várias seções de mangas plásticas cônicas para formar uma forma de cone.

② Use o suporte de montagem de rolo de acionamento de acionamento cônico dedicado. Não é recomendável usar threads externos para instalação.

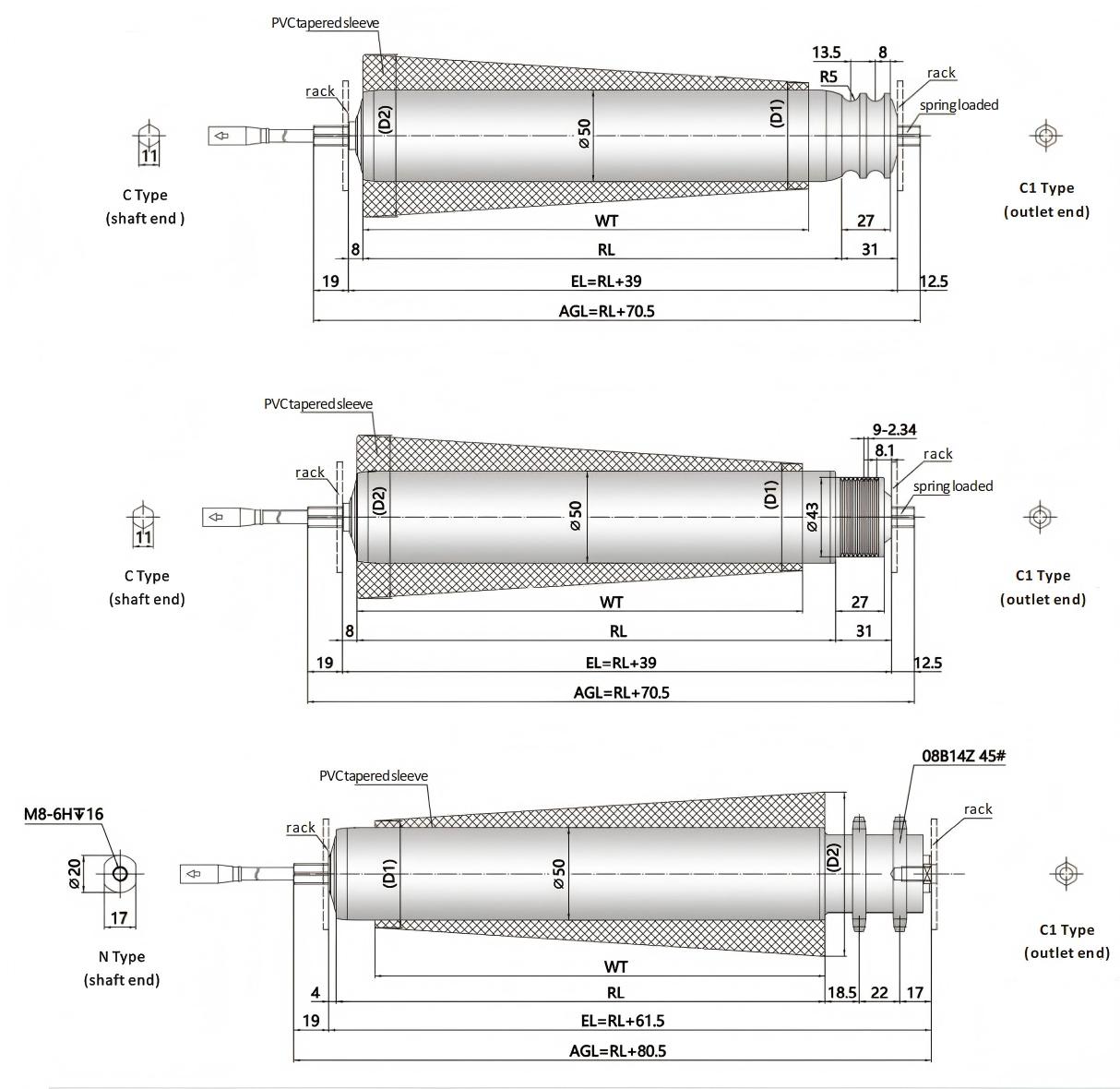

Dimensões de manga cônica (ZT)

DGBL50A Brilhão de fixação do acionador de motor de engrenagem DGBL50A e controladores inteligentes

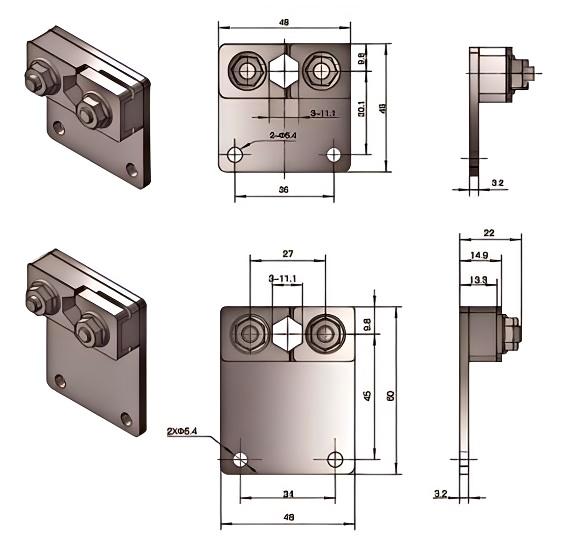

Correção do suporte

Fixando o eixo na extremidade da tomada de cabo pela placa de base da caixa de terminal padrão e placa de fixação.

Suporte de fixação axial -Comcompact Type

◇ Material: placa de aço galvanizada de 3,2 mm de espessura

◇ O axial da extremidade da saída do cabo deve ser bloqueado firmemente

Suporte de fixação axial - tipo padrão

◇ Material: placa de aço galvanizada de 3,2 mm de espessura

◇ O axial da extremidade da saída do cabo deve ser bloqueado firmemente

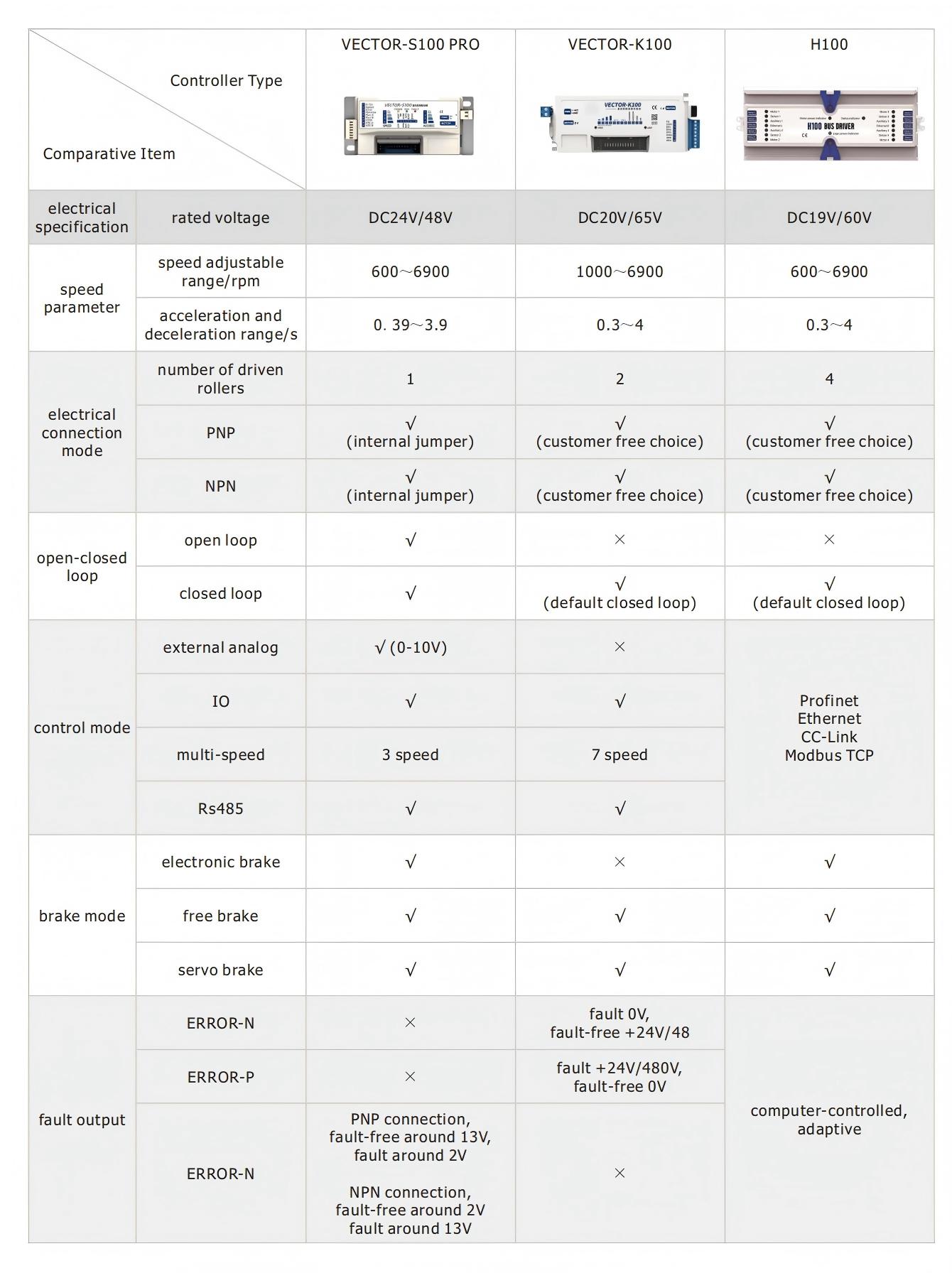

Controladores inteligentes

Múltiplos controladores inteligentes suportam interfaces como controle de IO e RS485, permitindo um controle remoto preciso e eficiente. Isso torna a operação mais inteligente e conveniente.

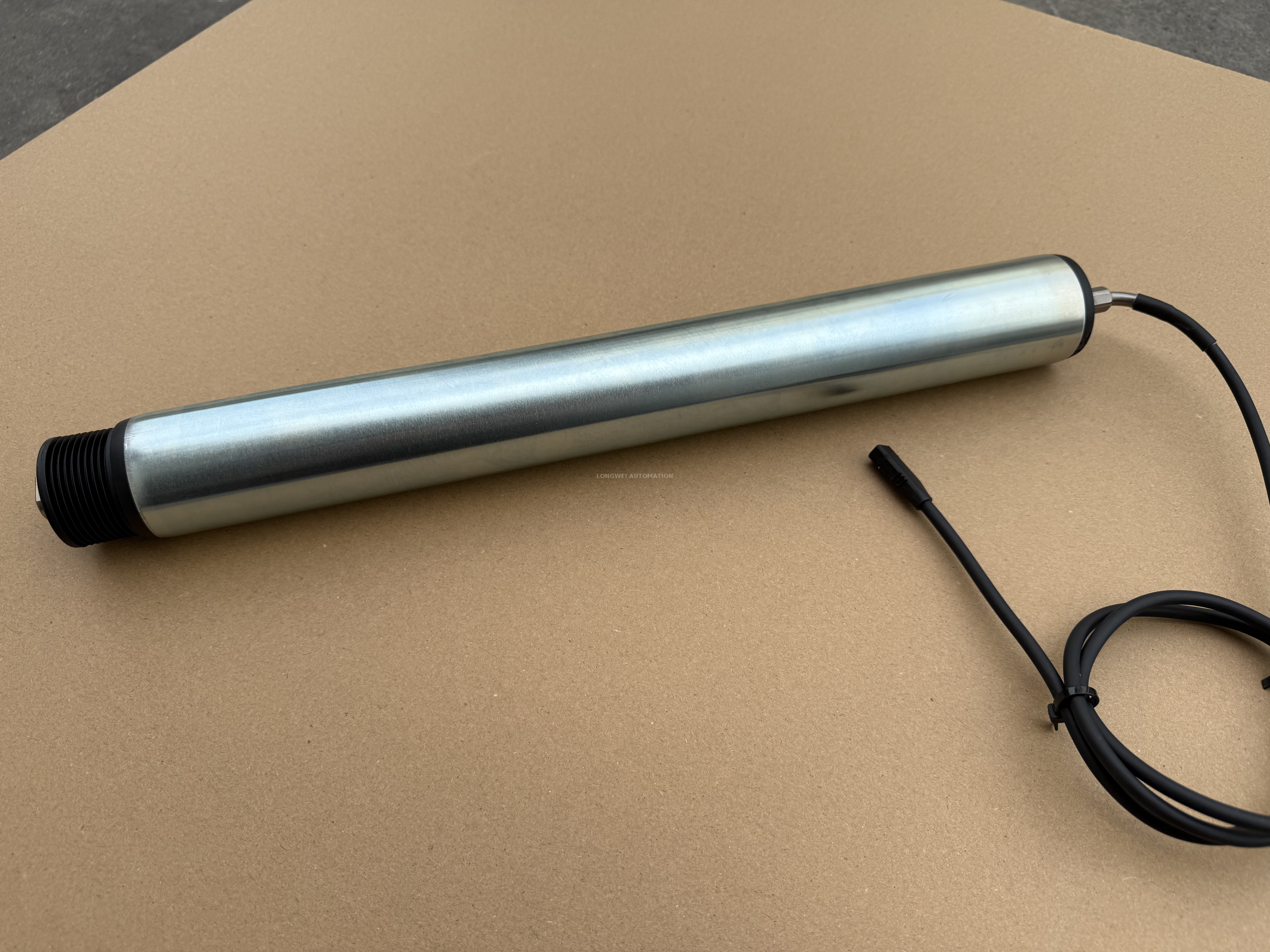

Algumas fotos de rolo de motor personalizado acionado por motor

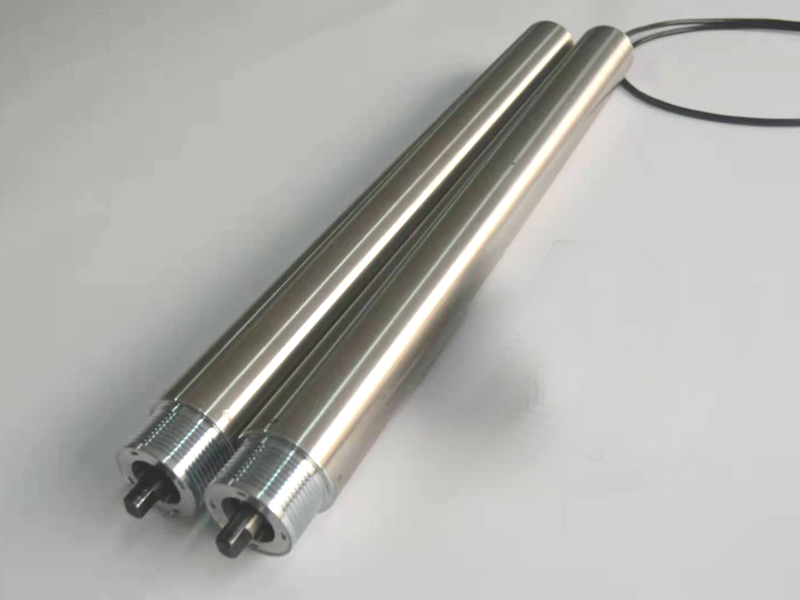

Rolo acionado por motor de aço poli-V de aço-V

Polymer poly-V polia aço de aço acionado pelo motor

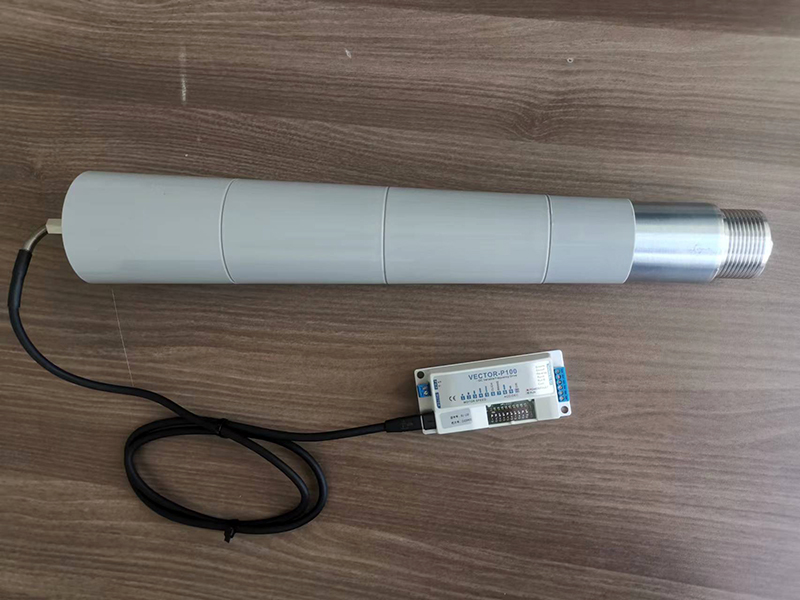

Rolo acionado por motor cônico poli-V com novo controlador
