DGBL76
RONWIN
HS Code: 8431390000

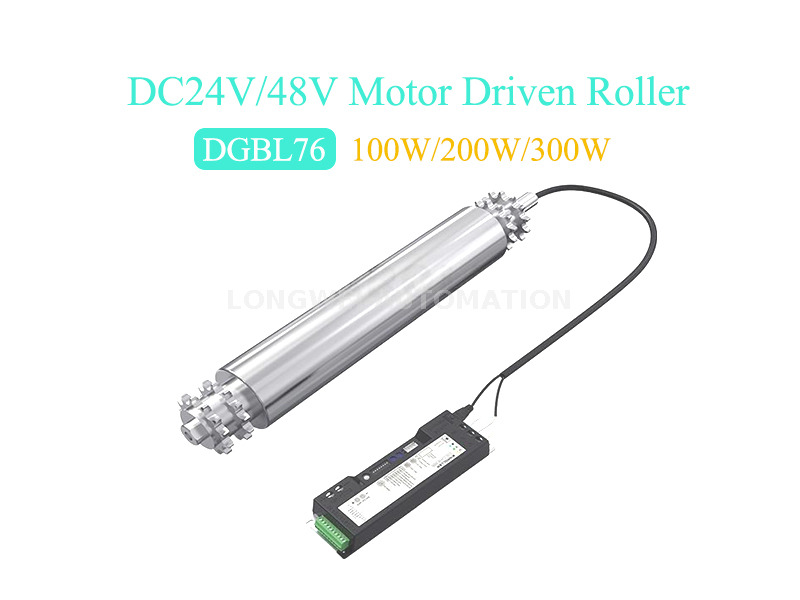

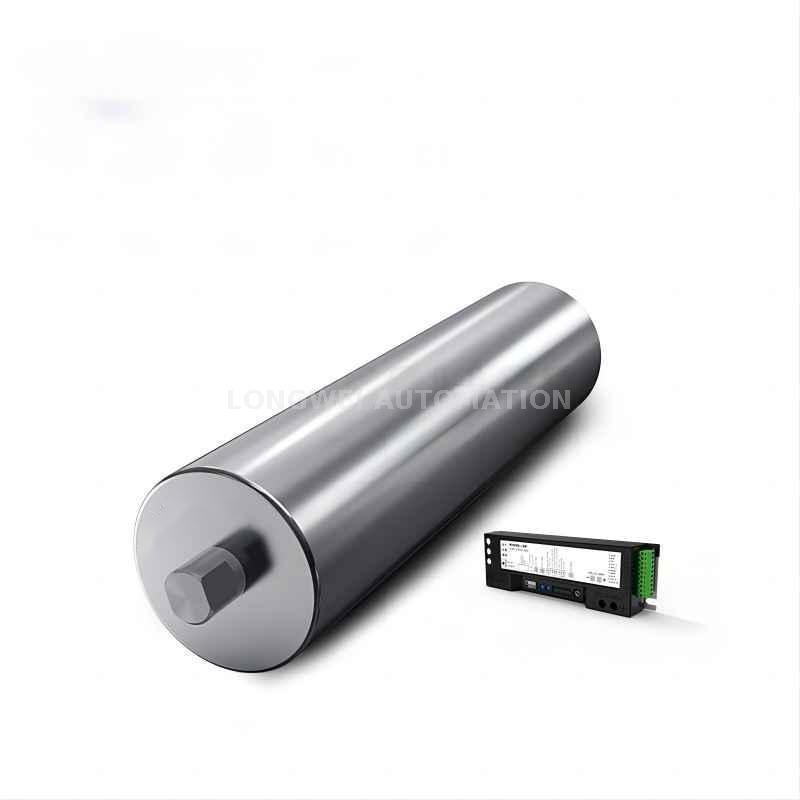

Um rolo de acionamento do motor (também chamado de rolo motorizado ou rolo acionado por motor) é um tipo de rolo usado em sistemas de transportadores que integra um motor elétrico diretamente dentro do rolo. Diferentemente dos sistemas tradicionais de transportadores em que um motor externo aciona os rolos através de cintos ou correntes, um rolo de acionamento de motor possui um motor embutido, tornando o sistema mais compacto, eficiente e mais fácil de manter.
Motor embutido-o motor está alojado dentro do rolo, eliminando a necessidade de componentes de acionamento externo.
Mecanismo de acionamento direto - A energia é transmitida diretamente ao rolo, reduzindo a perda de energia e melhorando a eficiência.
Design modular - fácil de instalar e substituir, reduzindo o tempo de inatividade.
Manutenção baixa - menos peças móveis (sem cintos, correntes ou engrenagens) significam menos desgaste.
Operação silenciosa - ruído reduzido em comparação com as unidades tradicionais do transportador.
Velocidade personalizável - Alguns modelos permitem o controle de velocidade por meio de unidades de frequência variável (VFDs) ou controladores.
Sistemas transportadores em logística, armazenamento e fabricação.
Linhas de embalagem e classificação (por exemplo, nos centros de atendimento ao comércio eletrônico).
Processamento de alimentos e indústrias farmacêuticas (onde a higiene e a limpeza são críticas).
Linhas de montagem nas indústrias automotivas e eletrônicas.
| 1. Cabo | 3. Caixa de rolamento dianteiro | 5. Caixa de engrenagem | 7. Parede do tubo | 9. Eixo final |
| 2. Eixo final de saída | 4. Motor | 6. Fixamento | 8. Habitação de rolamento traseiro | 10. Hall Chip |
| Poder nominal: 100w, tensão: DC24V/48V | |||||
|---|---|---|---|---|---|
| velocidade linear | faixa de velocidade (m/min) | Torque nominal (N.M) | Inicie o torque (N.M) | tração nominal (N) | tração de estrelas (N) |
| 12 | 1.5-18 | 15.6 | 39 | 410.62 | 1026.55 |
| 18 | 2.25-27 | 9.98 | 24.95 | 262.59 | 656.48 |
| 23 | 2.88-34.5 | 7.96 | 19.9 | 209.46 | 523.65 |
| 28 | 3.5-42 | 6.35 | 15.88 | 167.08 | 417.7 |
| 45 | 5.63-67.5 | 4.03 | 10.08 | 105.97 | 264.93 |
| 56 | 7-84 | 3.23 | 8.08 | 84.96 | 212.4 |
| 70 | 8.75-105 | 2.58 | 6.45 | 67.77 | 169.43 |
| 88 | 11-132 | 2.05 | 5.13 | 54.05 | 135.13 |
| Poder nominal: 200w, tensão: DC24V/48V | |||||
|---|---|---|---|---|---|
| velocidade linear | faixa de velocidade (m/min) | Torque nominal (N.M) | Inicie o torque (N.M) | tração nominal (N) | tração de estrelas (N) |
| 13 | 1.56-13 | 25.6 | 64 | 674 | 1685 |
| 17 | 2.04-17 | 19.5 | 48.7 | 513 | 1283 |
| 23 | 2.76-23 | 14.8 | 37 | 389 | 972 |
| 30 | 3.6-30 | 11.2 | 28 | 295 | 738 |
| 35 | 4.2-35 | 10.8 | 27 | 284 | 710 |
| 42 | 5.04-42 | 8.8 | 22 | 232 | 580 |
| 52 | 6.24-52 | 6.4 | 16 | 168 | 420 |
| 69 | 8.28-69 | 5.4 | 13.5 | 142 | 355 |
| 90 | 10.8-90 | 4.1 | 10.2 | 108 | 270 |
| Poder nominal: 300W, tensão: DC24V/48V | |||||
|---|---|---|---|---|---|
| velocidade linear | faixa de velocidade (m/min) | Torque nominal (N.M) | Inicie o torque (N.M) | tração nominal (N) | tração de estrelas (N) |
| 17 | 2.04-17 | 28.7 | 57.4 | 755 | 1510 |
| 23 | 2.76-23 | 21.9 | 43.7 | 576 | 1152 |
| 30 | 3.6-30 | 16.5 | 33.1 | 434 | 868 |
| 35 | 4.2-35 | 15.9 | 31.8 | 418 | 836 |
| 42 | 5.04-42 | 12.9 | 25.8 | 339 | 678 |
| 52 | 6.24-52 | 10.5 | 21.0 | 276 | 552 |
| 69 | 8.28-69 | 8.0 | 16.0 | 210 | 420 |
| 90 | 10.8-90 | 6.0 | 12.0 | 158 | 316 |
Observação: █ Redução de engrenagens em 3 estágios █ Redução de engrenagens em 2 estágios
※ 1. 1n = 0,1 kgf, 1n · m = 0,1 kgf · m.
※ 2. Os valores nesta tabela são apenas para referência.
※ 3. A velocidade nominal refere -se à velocidade com tensão nominal e carga nominal, sobre tensão ou tensão, sem carga ou carga, alterações de velocidade.

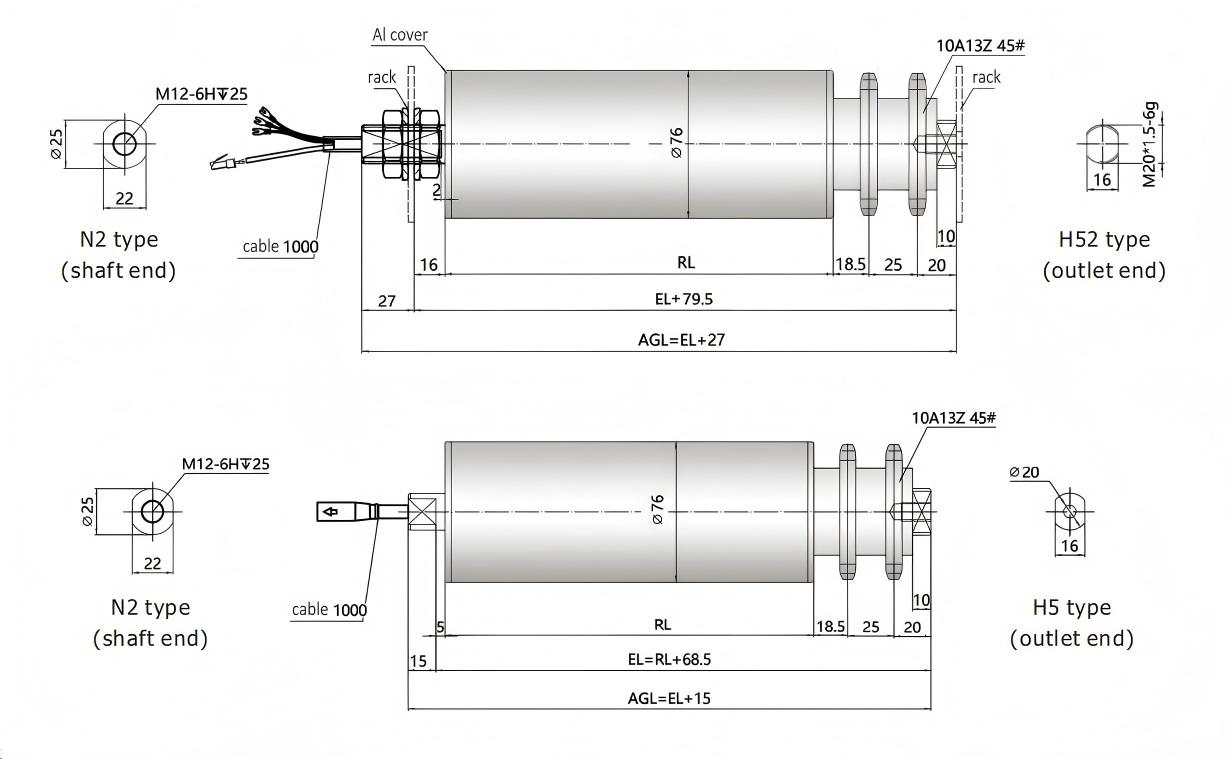

※ 4. Esta tabela é aplicável ao modo de roda dentada.
※ 5. Especial para transportador de correia e transportador de paletes de carga pesada.

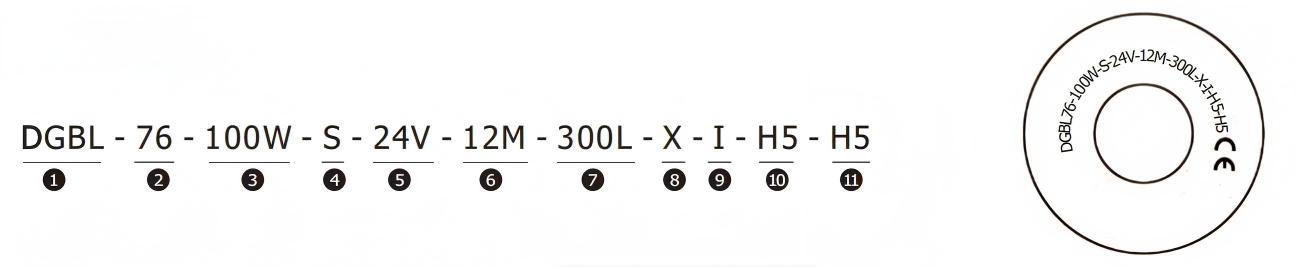

| ① Tipo de rolo: Rolo de acionamento de motor de corrente direta | ⑦ Roller Comprimento do corpo: 300 mm (personalizado) |
| ② Diâmetro do rolo: Diâmetro 76mm | ⑧ Material corporal do rolo: X: aço carbono, banhado por zinco P: Pu Coating JT: Manga de borracha JZ: borracha atrasada S3: SUS304 JP: Manga de PVC JG: Siliconesleeve |
| ③ Energia motor: 100W, 200W, 300W | ⑨ Modo de unidade: L: Sprocket I: simples #: Grubada U: em forma de tambor |

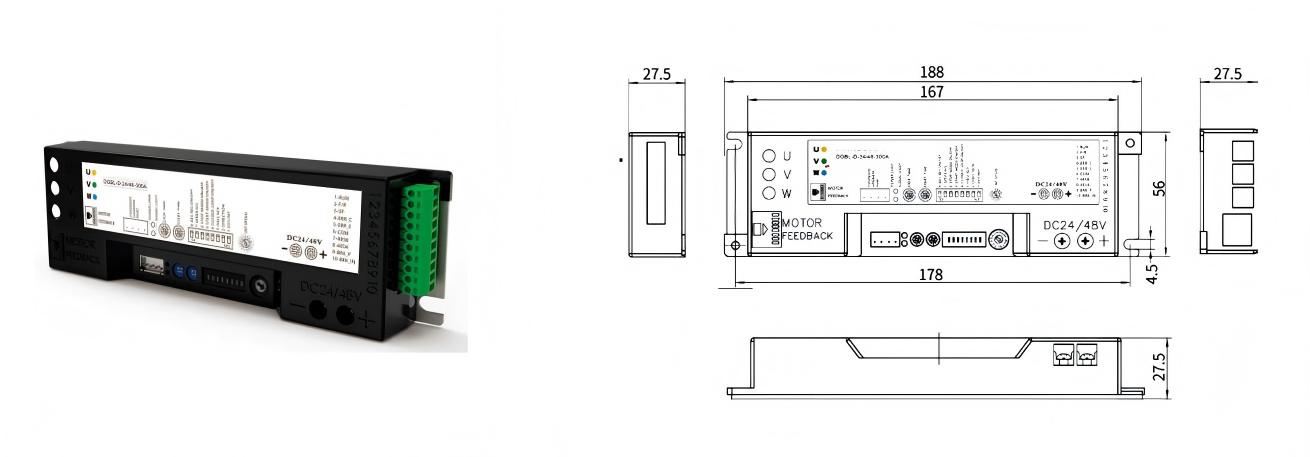

④ Tipo de controlador: S Tipo (100W), D Tipo (200W/300W) | ⑩ Final de saída: H3: moagem plana 11 H5: moagem plana 16 C3: Hex 17.3 H52: 20: moagem plana 16 M20 |
| ⑤ Tensão de potência: DC24V, DC48V | ⑪ Extremidade do eixo: H3: moagem plana 11 H5: moagem plana 16 C3: Hex 17.3 N1: M8 Tópico feminino N2: M12 Thread feminino |
| ⑥ Velocidade linear: 12 m/min (personalizado) |
Observação:
※ Outra forma de tensão ou rolo é personalizada.
※ Requisito especial: à prova de poeira e à prova d'água (IP65) - HS, freio eletrônico ou freio mecânico - Z

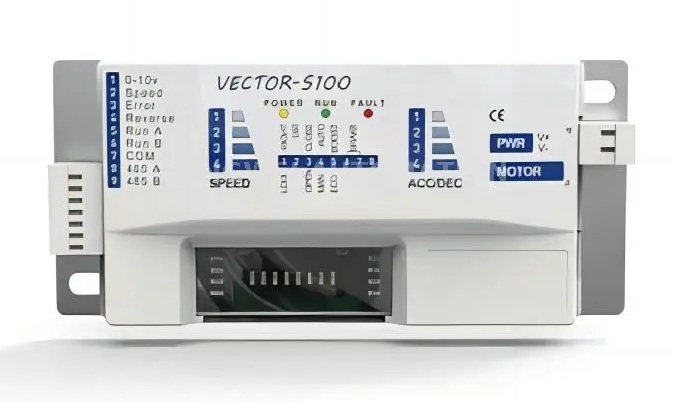

Três modos de frenagem: freio eletrônico, freio livre, freio de servo.
PNP e NPN Adaptive: ofereça aos clientes mais opções de controle.
Aceleração e desaceleração: ampla faixa de ajuste, pode atingir o tempo de 0,25 a 2s, 16 ajustes precisos.
Equipamento de 3 velocidades: conveniente para os clientes mudarem rapidamente entre aceleração e desaceleração.
Reinicialização à prova de falhas: após a correção da falha, o sistema reinicia automaticamente dentro de um certo período de tempo.
◆ Dois do sistema de arame positivo e negativoControle.
◇ Regulação da velocidade com botão digital de 16 velocidades.
◆ 0-10V Regulação da velocidade de tensão analógica.
Speed Speed Fecht Loop Suporte.
◆ Suporte de operação não indutiva.
◇ O tempo de início rápido é ajustável.
◆ Parar o tempo de desaceleração é ajustável.
◇ EBS Suporte ao freio.
◆ Saída de alarme anormal.
◇ Indicador de status de LED duplo.
◆ A velocidade de dois estágios pode ser personalizada (não é compatível com a regulação da velocidade de escapada).
◇ NPN e PNP são opcionais.
◆ RS485 Suporte de controle de comunicação.
◇ EBS de alta resistência pode ser personalizado.
