62
RONWIN
HS Code: 8431390000
Uma junta esférica em miniatura de precisão de aço inoxidável, muitas vezes chamada de "junta de esfera e soquete de precisão" ou "rolamento de esferas em miniatura", é um componente mecânico extremamente pequeno e de alta precisão. Sua principal função é permitir a rotação flexível multidirecional e o ajuste angular preciso dentro de um alojamento fixo. Isto é conseguido através de uma esfera de aço inoxidável de alta precisão que gira livremente dentro de um soquete precisamente ajustado.
6204, 6205, 6206, 6208, 6210, 6215, 6219

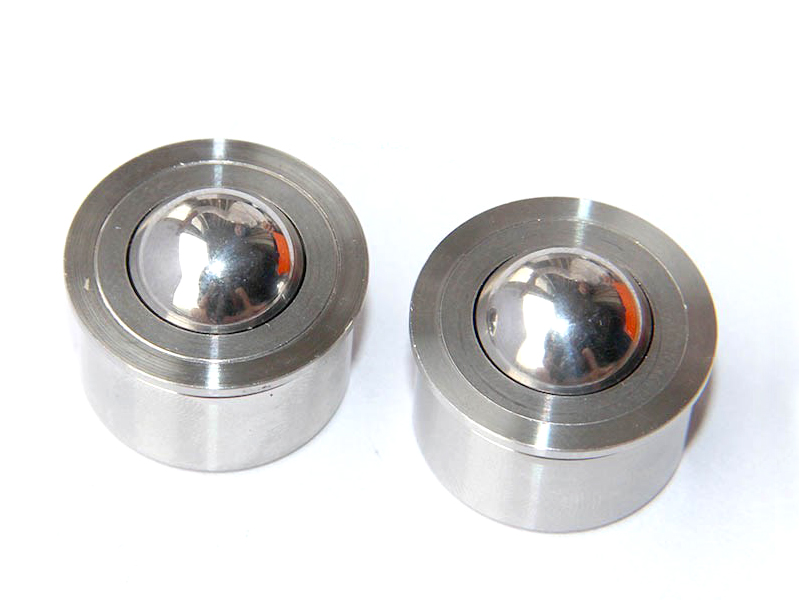

Na ampla gama da Longwei Automation, a unidade de transferência de esfera mini é a menor unidade de transferência de esfera. Com garantia de qualidade, as miniunidades são usadas em uma ampla variedade de indústrias e podem ser usadas para transferência exata e posicionamento de peças pequenas em ambientes exigentes de manuseio de materiais, incluindo salas limpas com espaço e condições operacionais limitadas. As mini unidades de transferência de bola oferecem movimento e posicionamento exatos e podem ser usadas com a bola para cima ou para baixo. Uma máquina CNC é usada para fazer um corpo sólido de aço inoxidável com esferas de aço inoxidável e fixação de corpo simples.
Dependendo do tipo, as unidades de transferência de esferas "miniatura" são projetadas com tamanhos de esferas que variam de 4 mm a 19 mm. As unidades pesam de 5g a 185g e são oferecidas com classificações de carga de 2kg a 20kg (até 44 lbs.). As dimensões e capacidade de carga referem-se à tabela a seguir.

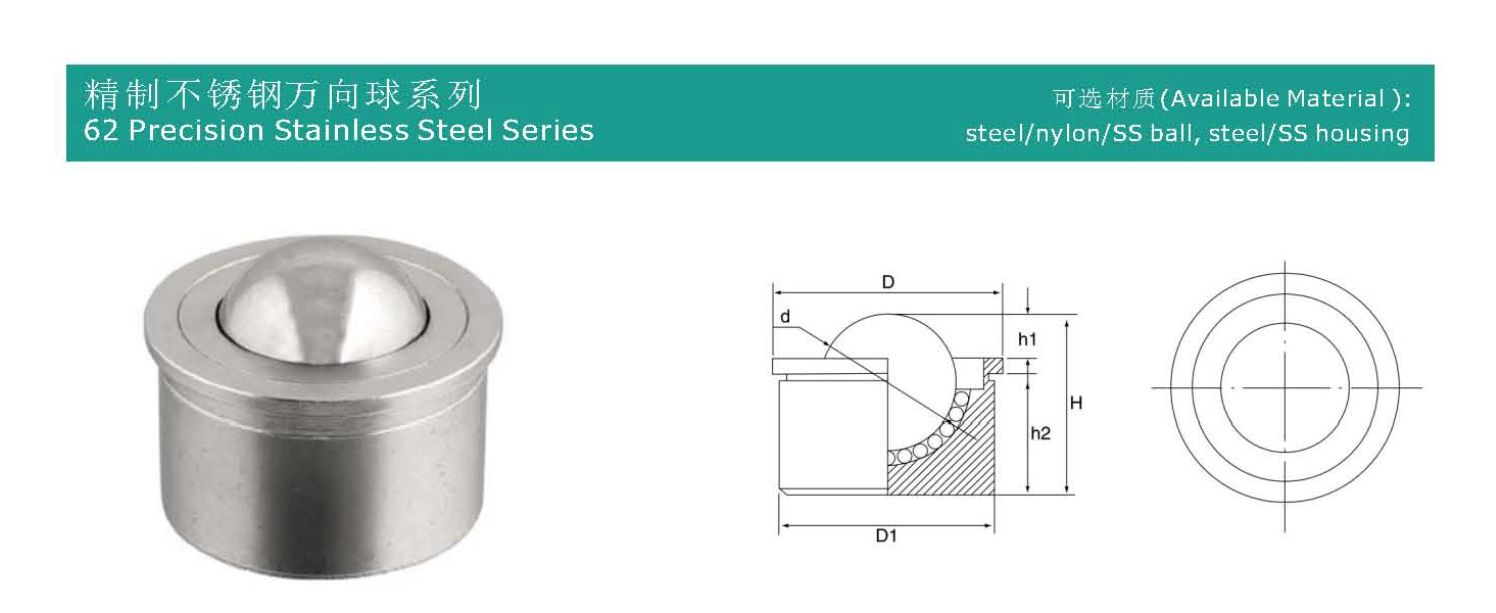

| Modelo não. | Capacidade de carga (kg) | Dimensões (mm) | Peso (g) | |||||||
| Materiais | Sugerir | Máx. | d | D | D1 | H | h1 | h2 | ||
| 6204 | SS/SS | 2 | 3 | 4 | 9 | 7.5 | 6.1 | 1.1 | 4 | 5 |
| 6205 | SS/SS | 3 | 4 | 4.76 | 11 | 9 | 7.2 | 1.2 | 5 | 8 |
| 6206 | SS/SS | 4 | 5 | 5.56 | 13 | 11 | 8.5 | 1.5 | 6 | 10 |
| 6208 | SS/SS | 6 | 7 | 8.73 | 17 | 15 | 12.5 | 2.5 | 9 | 15 |
| 6210 | SS/SS | 8 | 10 | 10.32 | 20 | 18 | 14.5 | 3.5 | 10 | 30 |
| 6215 | SS/SS | 12 | 18 | 15.87 | 26 | 24 | 20.8 | 5.3 | 14 | 60 |
| 6219 | SS/SS | 15 | 20 | 19.05 | 32 | 30 | 25.3 | 6.3 | 17 | 185 |
Tamanho extremamente pequeno, normalmente com diâmetros de esfera variando de 1 mm a 10 mm, ou até menores. A estrutura compacta é ideal para instrumentos e equipamentos de precisão com espaço limitado.
A esfera e o soquete são retificados com precisão e polidos para obter esfericidade, acabamento superficial e tolerâncias dimensionais excepcionais.
O atrito rotacional e o torque inicial muito baixos garantem um movimento suave, responsivo e antiaderente.
440C: Aço inoxidável martensítico com alto teor de carbono, é a escolha mais comum. Após tratamento térmico, oferece altíssima dureza (HRC 58-62), excelente resistência ao desgaste e boa resistência à corrosão.
304/316: Prioriza resistência superior à corrosão, tornando-o adequado para ambientes agressivos como indústrias químicas, médicas e alimentícias, embora com dureza relativamente menor.
Materiais: Geralmente fabricado em aço inoxidável 440C, 420C ou 304/316.
Vantagens: Resistência à corrosão, resistência ao desgaste, alta resistência, não magnético (ou fracamente magnético) e longa vida útil.
Como uma junta "universal", ela pode girar e girar em qualquer direção dentro de um determinado ângulo cônico (normalmente menor que ±30°), permitindo movimentos complexos com vários graus de liberdade.
Apesar de seu pequeno tamanho, o uso de aço inoxidável de alta resistência e o design de precisão permitem suportar cargas radiais e axiais relativamente significativas para suas dimensões.
Geralmente pré-lubrificado com graxa de fábrica, permitindo operação livre de manutenção na maioria dos ambientes. Pode ser relubrificado, se necessário, para prolongar a vida útil.
Devido às suas características excepcionais, é indispensável em muitos campos de alta tecnologia e precisão:
Instrumentos de precisão e equipamentos ópticos: usados em sistemas de alinhamento a laser, mecanismos de foco de microscópio e dispositivos de ajuste fino angular para lentes ópticas.
Automação e Robótica: Serve como elemento de compensação menor em juntas de robôs, ponto de conexão em mecanismos de transmissão de precisão e mecanismo de nivelamento em impressoras 3D.
Dispositivos Médicos: Aplicados em robôs cirúrgicos, endoscópios, equipamentos odontológicos e bombas de infusão de precisão, onde são necessárias alta limpeza e confiabilidade.
Aeroespacial e Defesa: Usado em giroscópios, buscadores, sistemas de navegação inercial e outras aplicações que exigem extrema precisão e confiabilidade.
Eletrônicos e semicondutores: Usados para posicionamento preciso e como elemento tampão em dispositivos de teste de chips e equipamentos de manuseio de wafers.
Bens de consumo de alta qualidade: como gimbals para câmeras de última geração e mecanismos em relógios de precisão.
Ao selecionar este produto, preste atenção aos seguintes parâmetros:
Diâmetro da esfera: A dimensão central que determina o tamanho geral do produto.
Diâmetro da haste e comprimento total: Dimensões da peça de montagem.
Especificação da rosca: Roscas métricas comuns como M3, M4, M5 ou roscas imperiais, usadas para instalação e fixação.
Capacidade de carga: Inclui classificações de carga axial e radial.
Ângulo de rotação: O ângulo de deflexão máximo permitido.
Material e Dureza: Escolhidos com base nos requisitos de resistência ao desgaste e à corrosão.
Grau de precisão: como tolerância esférica da esfera e rugosidade da superfície (valor Ra).
Concluindo, a junta esférica em miniatura de precisão em aço inoxidável é uma joia na engenharia de precisão moderna. Ele integra materiais de alta resistência, processos de fabricação miniaturizados e padrões de alta precisão, fornecendo uma solução perfeita para aplicações que exigem movimento multidirecional flexível, suave, preciso e confiável em um espaço mínimo. É um componente fundamental para melhorar o desempenho do equipamento e obter um controle preciso.
