Série FD Motorizado Transportador de rolos expansíveis flexíveis
Transportadores flexíveis expansíveis são transportadores de rolos motorizados com a capacidade de expandir e compactar livremente dentro de uma faixa definida de comprimento. Além de ser ajustável em altura, ele também é capaz de expandir, ângulo ou curvar sua superfície de transporte.
Eles geralmente são usados em armazéns e férias para carregar e descarregar. Ele pode lidar com linhas de embalagem, linhas de transportadores de trânsito e distribuição física, além de receber e entregar. A caixa de fundo plano é especialmente adequado para o transporte. Portanto, pode lidar com itens entre duas interfaces de maneira rápida e segura, reduzindo os requisitos de trabalho.
Transportador de rolo expansível flexível versus transportador fixo do rolo
Os transportadores flexíveis de rolos expansíveis oferecem várias vantagens sobre os transportadores de rolos fixos, tornando -os ideais para ambientes de manuseio de materiais dinâmicos e adaptáveis. Aqui estão os principais benefícios.
1. Comprimento ajustável
- Design expansível: pode ser estendido ou retraído para ajustar diferentes layouts da área de trabalho ou distâncias de transporte.
- Eficiência espacial: economiza espaço quando não está em uso em colapso em um comprimento mais curto.
2. Portabilidade e mobilidade
- Bases com rodas: geralmente equipadas com rodízios para facilitar a realocação.
- Configurações temporárias: ideal para carregar/descarregar caminhões, linhas de produção temporárias ou fluxos de trabalho sazonais.
3. Versatilidade em aplicativos
- Uso multidirecional: pode ser curvado ou ajustado para percorrer os obstáculos.
- Lida com várias cargas: Adequado para caixas, caixas e bens industriais leves a médios.
4. Manuseio manual reduzido
- Minimiza o trabalho: os trabalhadores podem ajustar o posicionamento do transportador em vez de mover mercadorias manualmente.
- Benefícios ergonômicos: reduz a tensão do levantamento ou transporte de itens em distâncias.
5.
- Sem instalação permanente: custos mais baixos de infraestrutura em comparação com sistemas fixos.
- Scalable: pode ser reconfigurado à medida que o fluxo de trabalho exige alterações.
6. Configuração rápida e reconfiguração
- Sem instalação pesada: diferentemente dos transportadores fixos, eles não precisam de alterações estruturais ou estruturais.
-Ajustes on-the-fly: facilmente adaptados a diferentes layouts de produção ou envio.
| Recurso | Transportador expansível flexível | Transportador de rolo fixo |
|---|---|---|
| Ajuste do comprimento | Sim (expansível/dobrável) | Não (comprimento fixo) |
| Mobilidade | Portátil com rodas | Estacionário |
| Instalação | Plug-and-play, sem necessidade de configuração | Requer montagem permanente |
| Eficiência espacial | Alto (pegada ajustável) | Baixo (uso de espaço fixo) |
| Melhor para | Fluxos de trabalho dinâmicos e temporários | Layouts fixos de alto volume |
Casos de uso ideais para transportadores expansíveis flexíveis*
✔ Carregamento/descarregamento do armazém - Ajusta -se aos comprimentos da cama do caminhão.
✔ Centros de comércio eletrônico e distribuição-lida com volumes de ordem flutuante.
✔ Flexibilidade da linha de produção - facilmente reposicionada para diferentes estágios de montagem.
✔ Serviços de varejo e encomendas - Configuração rápida para demanda sazonal.
Rolos
Geralmente, existem três tipos de rolos padrão que você pode escolher.
Rolo acionado por polia poli-V

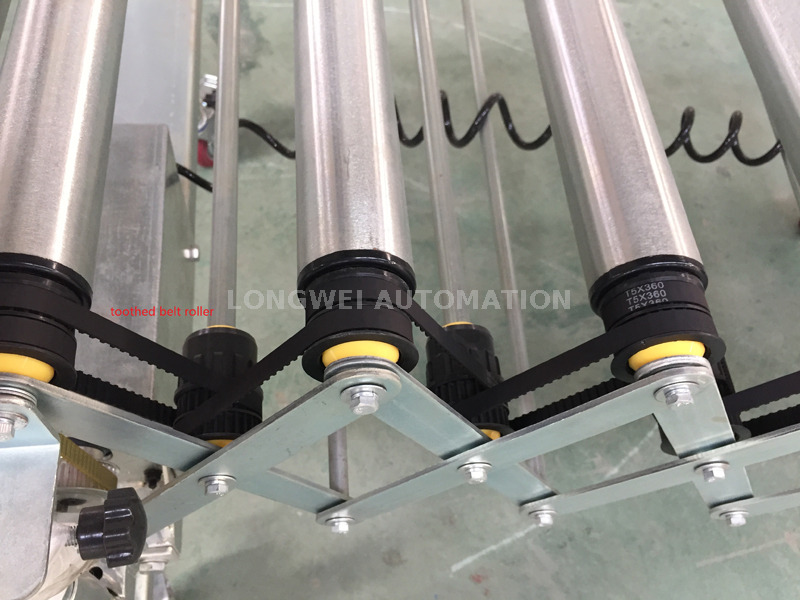

Rolo acionado por polia dental
Rolo acionado por correia ranhurado
Os rolos síncronos acionados por correia oferecem vários recursos e vantagens distintos em comparação com rolos acionados por correia poly-V e rolos acionados por correia O (cinto redondos). Abaixo está uma comparação detalhada.
Recursos de rolos síncronos acionados por correias
1. Mecanismo de acionamento positivo
- usa cintos de dentes (correias de tempo) que combinam com polias correspondentes, eliminando o deslizamento e garantindo a sincronização precisa da velocidade.
-Diferentemente das correias poli-V (que dependem de atrito) e O-Belts (que podem escorregar sob carga), as cintos síncronos mantêm taxas de velocidade consistentes.
2. Alta eficiência e transmissão de energia
Perda mínima de energia (eficiência ~ 98%) devido a nenhum desvie, enquanto ** os cintos de poli-V ** perdem alguma eficiência (~ 95%) devido ao atrito e ** os-Belts ** são menos eficientes (~ 90-93%) e propensos ao alongamento.
3. Precisão e repetibilidade
Ideal para aplicações que requerem posicionamento exato (por exemplo, indexação de transportadores, robótica), enquanto os poli-V e O-Belts são menos precisos devido ao potencial fluência/deslizamento.
4. Baixa manutenção e vida útil longa
Não são necessários ajustes de tensão com frequência (diferentemente de O-Belts, que se estendem e requerem retenção).
Os resistos se desgastam melhor do que os cintos poli-V, que podem desenvolver ranhuras ao longo do tempo.
5. Capacidade compacta e alta de carga
Pode transmitir um torque mais alto em um espaço menor em comparação com as correias O e até as correias poli-V (que requerem polias maiores para potência equivalente).
6. Operação tranquila e suave
Menos vibração do que as correias poli-V (que podem produzir ruído devido a várias costelas) e mais estáveis do que as bolsas O (que podem chicotear em alta velocidade).
Vantagens sobre os rolos acionados por correia poly-V e correio
| Recurso | Cinto síncrono | Cinturão Poly-V | O-Belt (cinto redondo) |
|---|---|---|---|
| Resistência ao deslizamento | ✅ Sem deslize (acionamento positivo) | ❌ Propenso a escorregar sob sobrecarga | ❌ Alta tendência de deslizamento |
| Precisão | ✅ Alto (posicionamento exato) | ❌ Moderado (algum creep) | ❌ Low (alongamentos/deslizamentos) |
| Eficiência | ✅ ~ 98% | ~ 95% | ~ 90-93% |
| Manutenção | ✅ Baixo (sem retenção) | ⚠ Moderado (desgaste nas costelas) | ❌ Alto (retenção frequente) |
| Capacidade de carga | ✅ Capacidade de alta torque | ⚠ Bom, mas limitado por atrito | ❌ Low (adequado para cargas leves) |
| Durabilidade | ✅ Longa vida útil (sem alongamento) | ⚠ As costelas usam com o tempo | ❌ Propenso a usar/esticar |
| Ruído/vibração | ✅ Baixo ruído e suave | ⚠ pode ser barulhento em alta velocidade | ❌ Ruído de chicote possível |
Velocidade
Cada unidade é alimentada por um micro motor e está disponível em duas configurações de velocidade.
- Velocidade fixa: opera a uma velocidade linear constante de 25 m/min. Nenhum gabinete de controle elétrico está incluído.
- Velocidade ajustável: oferece controle de velocidade variável dentro de um intervalo de 10 a 35 m/min, completo com um gabinete de controle elétrico.
Para facilitar a operação, um interruptor de partida e um interruptor de parada de emergência (E-STOP) são instalados no final do transportador.
Especificações de FD Transportador motorizado flexível expansível (DIA.50, velocidade é ajustável)
| Modelo No. | Unidades | Comprimento | Largura | Altura | Carga/unidade | Rolos/unidade | Qty de pernas | Peso |
|---|---|---|---|---|---|---|---|---|
| FD-50-450 × 1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| FD-50-450 × 2 | 2 | 900-2500 | 3 | 110 | ||||
| FD-50-450 × 3 | 3 | 1350-3750 | 4 | 150 | ||||
| FD-50-450 × 4 | 4 | 1800-5000 | 5 | 190 | ||||
| FD-50-450 × 5 | 5 | 2250-6250 | 6 | 230 | ||||
| FD-50-450 × 6 | 6 | 2700-7500 | 7 | 270 | ||||
| FD-50-500 × 1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| FD-50-500 × 2 | 2 | 900-2500 | 3 | 115 | ||||
| FD-50-500 × 3 | 3 | 1350-3750 | 4 | 157 | ||||
| FD-50-500 × 4 | 4 | 1800-5000 | 5 | 199 | ||||
| FD-50-500 × 5 | 5 | 2250-6250 | 6 | 241 | ||||
| FD-50-500 × 6 | 6 | 2700-7500 | 7 | 283 | ||||
| FD-50-600 × 1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| FD-50-600 × 2 | 2 | 900-2500 | 3 | 122 | ||||
| FD-50-600 × 3 | 3 | 1350-3750 | 4 | 166 | ||||
| FD-50-600 × 4 | 4 | 1800-5000 | 5 | 210 | ||||
| FD-50-600 × 5 | 5 | 2250-6250 | 6 | 255 | ||||
| FD-50-600 × 6 | 6 | 2700-7500 | 7 | 298 | ||||
Modelo No. FD-50-500 × 4 Exemplo
Série FD
Diâmetro de 50 roladores
Largura da superfície de 500 transportação
× 4-quatro unidades
Capacidade de carga
O transportador flexível de rolos expansíveis foi projetado para lidar com uma ampla gama de produtos em forma de caixa. Quando totalmente estendido, a capacidade de carga máxima por unidade (medida entre as pernas de suporte) não deve exceder 100 kg, assumindo que nenhuma carga de impacto seja aplicada.
Rodízios
Os giratórios giratórios pesados com freio são usados para posicionamento estável durante o manuseio de pacotes.
Ganchos de junta
Para distâncias de transmissão mais longas, os ganchos de juntas podem ser usados para conectar vários transportadores expansíveis flexíveis de ponta a ponta.

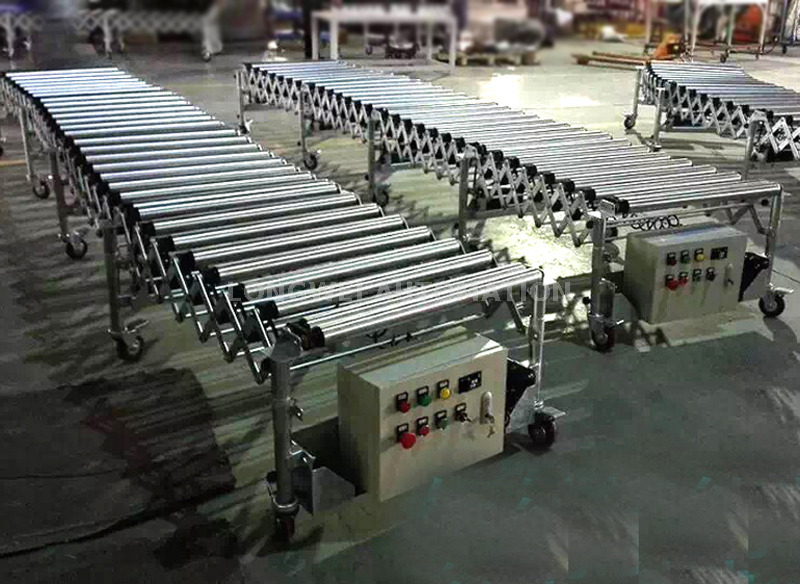

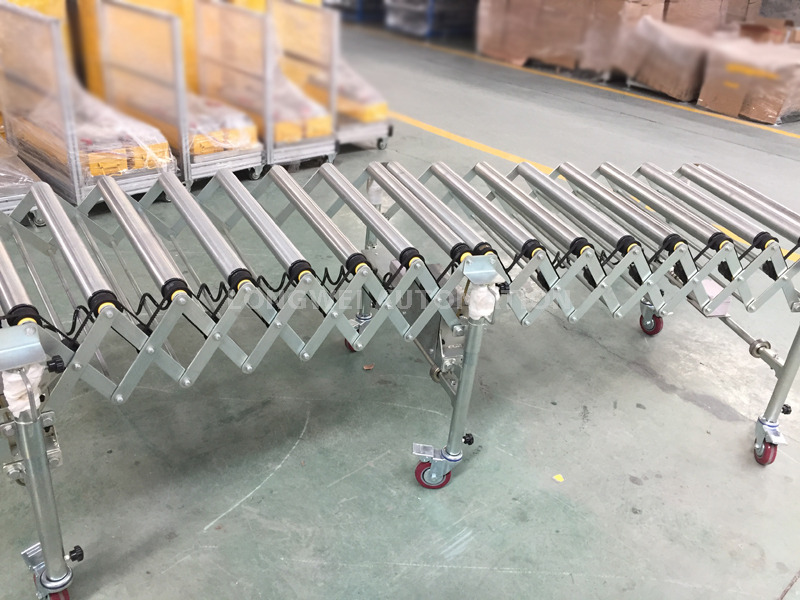

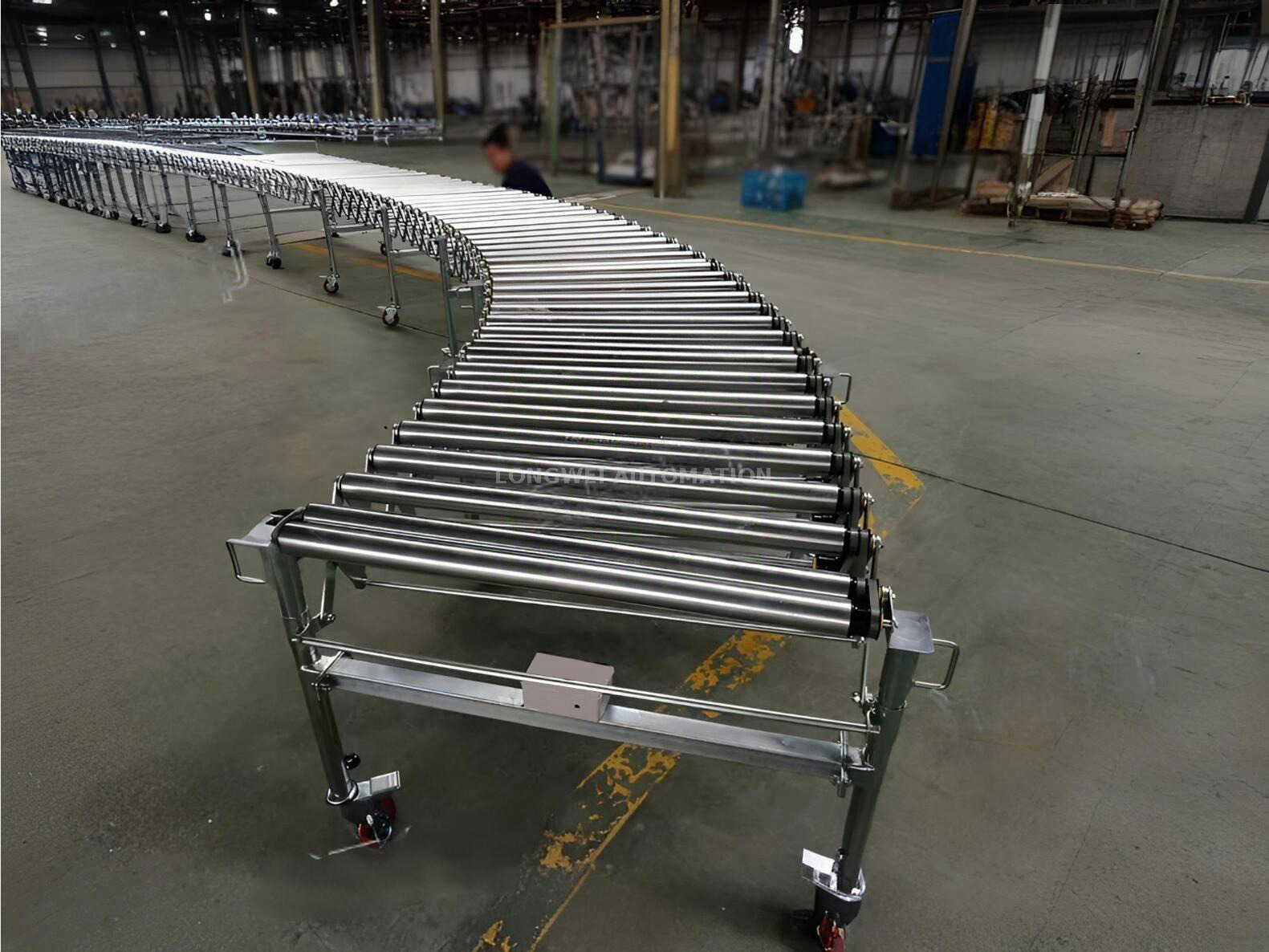

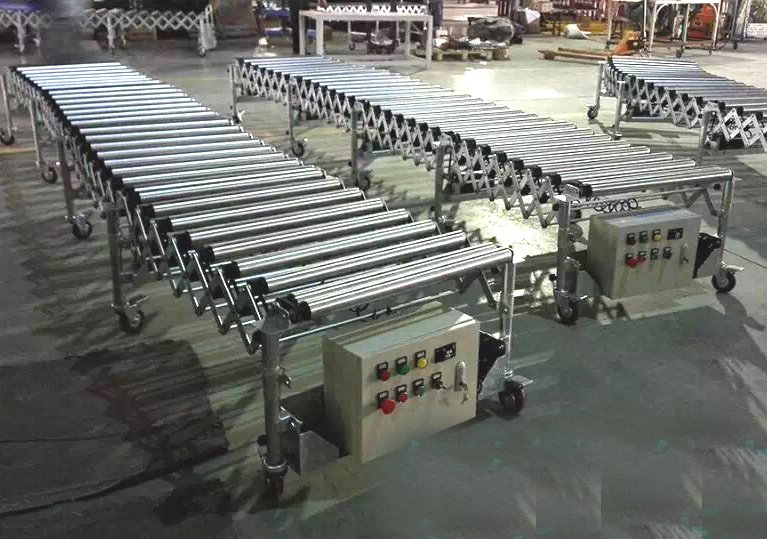

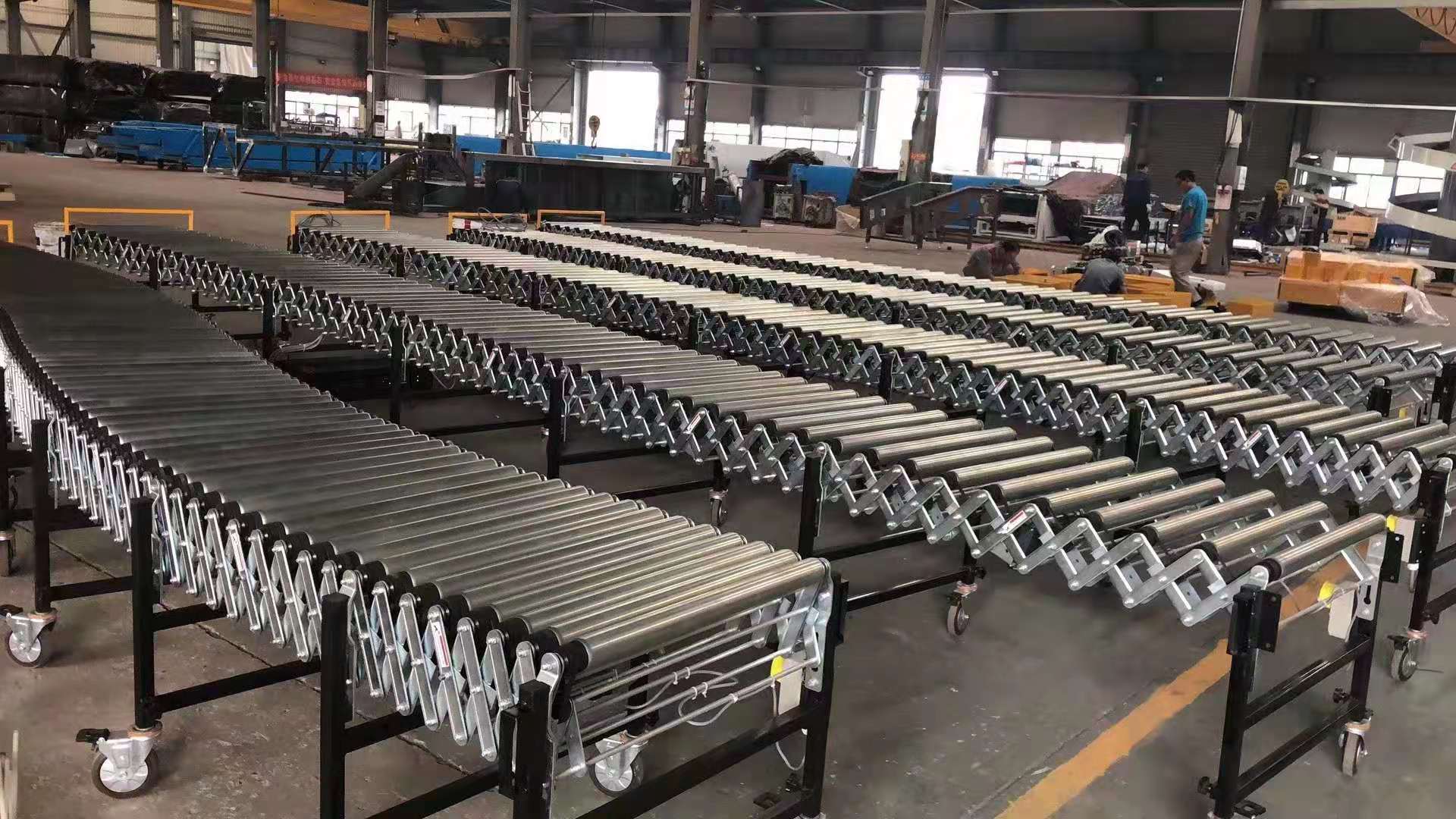

Fotografia de produto
