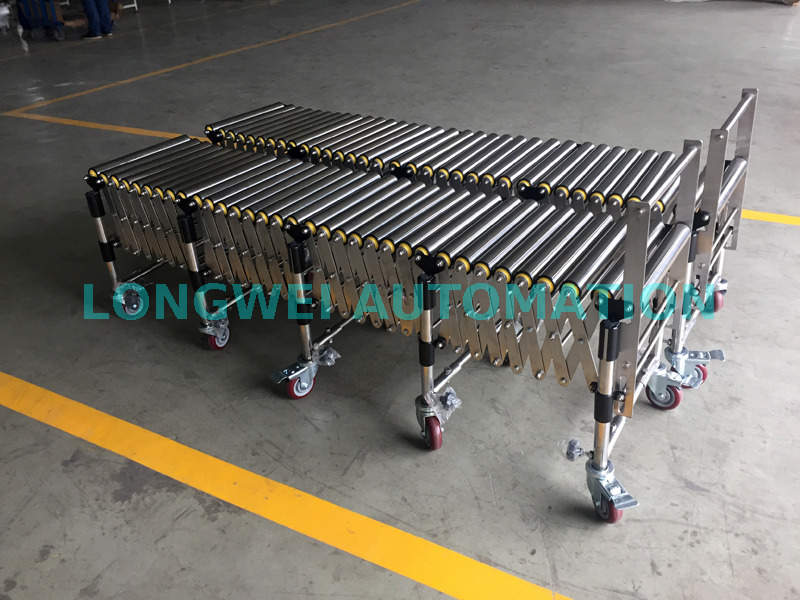

O transportador de rolos gravitacionais expansíveis flexíveis é um dispositivo de transporte de rolos não motorizado cuja estrutura pode ser estendida ou retraída livremente. Ele usa uma estrutura expansível tipo tesoura como estrutura de suporte e rolos como meio de transporte. As mercadorias são movimentadas por impulso manual ou por gravidade, com os rolos girando livremente para permitir um transporte tranquilo. O equipamento não possui fonte de acionamento incorporada e pertence à categoria de transportadores não motorizados, servindo como importante elo flexível e ferramenta auxiliar em sistemas de logística e armazenamento.
Sua estrutura central é composta por: um conjunto de estrutura tipo tesoura expansível, rolos transportadores, pernas de apoio ajustáveis em altura e rodízios giratórios com freios. A unidade pode ser dirigida livremente, ajustada em qualquer ângulo e configurada em seções retas ou curvas conforme necessário, tornando-a adaptável a vários ambientes de trabalho complexos.

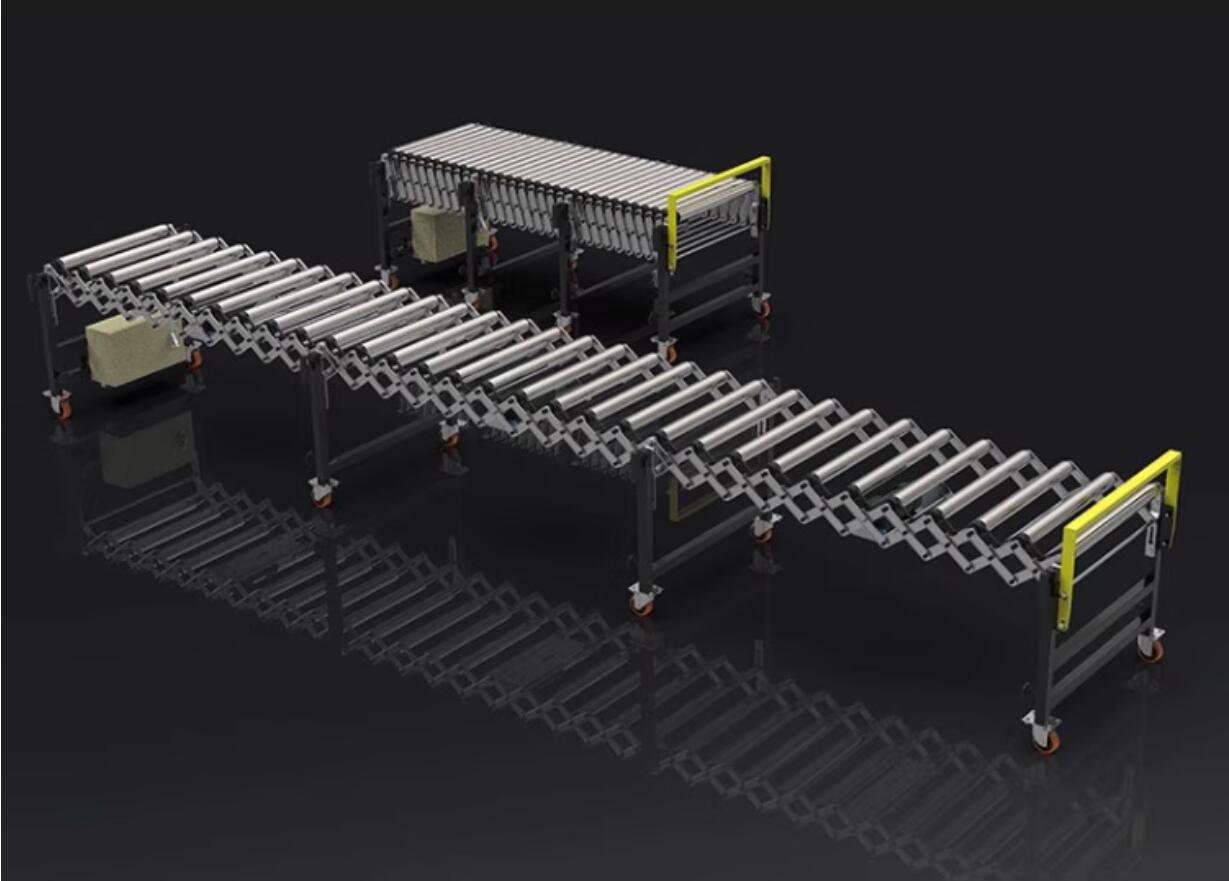

(Figura 1 Diagrama esquemático do transportador de rolos gravitacional expansível flexível – comparação dos estados retraído e estendido)
O transportador de rolos por gravidade flexível e expansível oferece as seguintes vantagens significativas.
A taxa de expansão de cada seção pode chegar a 1:3, o que significa que a relação entre o comprimento totalmente estendido e o comprimento totalmente retraído é de 3:1. Durante a operação, pode ser estendido em todo o seu comprimento para atender às necessidades de transporte; quando não estiver em uso, pode ser retraído para reduzir significativamente o espaço, aumentando efetivamente o espaço útil em cerca de duas vezes – particularmente adequado para locais de trabalho com área limitada.
A unidade pode ser dirigida livremente e sua rota de transporte pode ser alterada de forma flexível, com um ângulo de direção máximo de até 180°. As pernas de suporte são ajustáveis em altura, permitindo que o transportador seja colocado horizontalmente ou inclinado para atender a diferentes requisitos de altura de acoplamento.
Equipado com rodízios giratórios silenciosos com freios na parte inferior, o transportador pode ser movido rapidamente para qualquer posição desejada e fixado com segurança. O comprimento estendido pode ser limitado conforme necessário. O equipamento pode ser reorganizado a qualquer momento de acordo com os requisitos operacionais, permitindo um modo de trabalho eficiente 'implantar quando necessário, armazenar quando terminar'.
O equipamento não possui acionamento motorizado, dispositivos de transmissão ou sistemas de controle elétrico; consiste essencialmente na estrutura e nos rolos. Oferece as vantagens de baixo custo, estrutura simples, fácil manutenção e operação confiável, com despesas de manutenção extremamente baixas a longo prazo.
Dependendo do tipo de mercadoria a ser transportada, os elementos rotativos podem ser configurados como rolos de uma ou duas carreiras. Os materiais dos rolos incluem aço carbono galvanizado, aço inoxidável, liga de alumínio, revestimento de borracha, PVC e muito mais, para atender a diferentes requisitos de transporte.
O transportador pode ser combinado de forma flexível com múltiplas linhas de rolos e outros tipos de equipamentos de transporte, servindo como uma interface flexível em sistemas logísticos para construir rapidamente uma linha de transporte operacional completa.

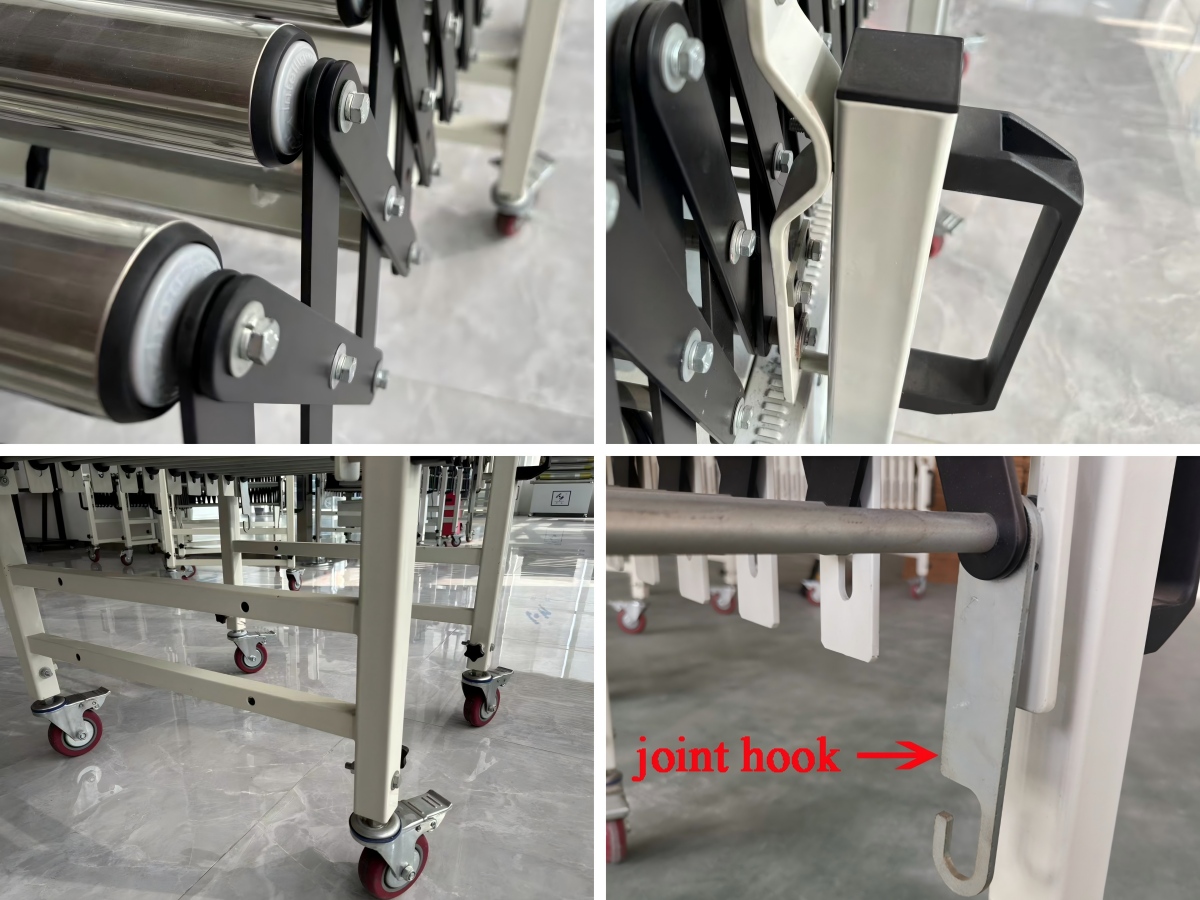

(Figura 2 Diagrama esquemático do transportador de rolos gravitacionais expansíveis flexíveis - rolos, tesouras, botões, pernas, carrosstores e ganchos)
As especificações técnicas comuns do transportador de rolos por gravidade expansível flexível são as seguintes.
| Faixa de especificação de | parâmetro |
|---|---|
| Taxa de expansão | 1:3 (proporção entre o comprimento da seção totalmente estendida e totalmente retraída) |
| Ângulo máximo de direção | Até 180° |
| Transporte de mídia | Rolos de carreira única, rolos de carreira dupla |
| Diâmetro do rolo | 50 mm (comumente utilizado); 60 mm opcional |
| Materiais de rolo | Rolos galvanizados de aço carbono, rolos de aço inoxidável, rolos de PVC, rolos de liga de alumínio, rolos revestidos de borracha, etc. |
| Largura do transportador | 450mm, 500mm, 600mm, etc. |
| Comprimento da seção | 400 mm – 1120 mm (para rolos de 50 mm de diâmetro) |
| Altura da perna de apoio | Faixa de ajuste convencional 650 mm – 950 mm |
| Capacidade de carga por seção | 70 kg (com rolos de 50 mm de diâmetro) |
| Capacidade total de carga quando totalmente estendida | Aprox. 100 kg (em condições de carga sem impacto) |
| Raio de giro | Raios de giro internos padrão: 600 mm, 900 mm, 1200 mm, etc. |
| Composição da seção | Pelo menos duas seções por unidade, com um conjunto de tesouras como uma seção |
| Transportador por aspecto | de rolo fixo | expansível flexível por gravidade |
|---|---|---|
| Instalação | Móvel, equipado com rodízios para livre movimentação | Fixo, aparafusado permanentemente ao chão |
| Adaptabilidade espacial | Comprimento ajustável com relação de expansão de 1:3; retrai para economizar espaço quando não estiver em uso | Comprimento fixo, não ajustável, ocupa espaço permanente |
| Flexibilidade direcional | Livremente direcionável, ângulo de giro de até 180° | Direção fixa; o torneamento requer seções curvas dedicadas |
| Ajuste de altura | Pernas de apoio ajustáveis, permitindo trechos inclinados ou inclinados | Altura fixa, não ajustável |
| Eficiência de implantação | Rápido para estender e retrair; operável por uma pessoa; altamente manobrável | Requer instalação e comissionamento profissional; imóvel |
| Fonte de energia | Não alimentado; depende de empurrão manual ou gravidade | Pode ser não motorizado ou opcionalmente motorizado |
| Aplicações típicas | Transporte temporário, carga/descarga, áreas com espaço limitado, mudanças frequentes de layout | Linhas de produção fixas, rotas de transporte estáveis a longo prazo |
| Capacidade de carga | Capacidade da seção 70 kg; capacidade total aprox. 100 kg quando totalmente estendido | Maior capacidade de carga; pode ser projetado para cargas mais pesadas conforme necessário |
| Estrutura de custos | Construção simples; menores custos de compra e manutenção | Depende da configuração; versões motorizadas são mais caras |
Resumo da comparação: O transportador de roletes por gravidade expansível e flexível se destaca pela flexibilidade, tornando-o ideal para locais de trabalho que mudam frequentemente, espaços limitados e cenários de implantação rápida. O transportador de rolos fixo, por outro lado, oferece vantagens em operação estável a longo prazo, transporte de cargas pesadas e integração com sistemas de automação. Os dois tipos frequentemente se complementam em aplicações práticas.
O transportador de rolos por gravidade flexível e expansível é amplamente utilizado para transportar caixas e recipientes acabados em vários setores. As aplicações típicas incluem:
Operações de carga e descarga: Carga/descarga rápida em oficinas, armazéns e pátios de carga; pode ser estendido em reboques de caminhão para reduzir as distâncias de transporte manual.
Logística e distribuição: Movimentação e armazenamento temporário em centros de triagem expressa, estações de carga e áreas de carregamento de contêineres.
Linhas de produção e embalagem: Como equipamento de transporte temporário ou auxiliar ao longo das linhas de produção, interligando diferentes estações de trabalho.
Armazenamento de comércio eletrônico: resposta flexível aos volumes flutuantes de pedidos para permitir operações de armazenamento ágeis.
Indústrias atendidas: eletrônicos, bebidas e alimentos, embalagens e impressão, fabricação de máquinas, indústria leve e têxtil, tabaco, produtos químicos e farmacêuticos, produtos de borracha e plástico, peças automotivas e de motocicletas, etc.
Série FA de rolos de carreira única
Diâmetro de 50 rolos
Largura da superfície de transporte 500
×4-quatro seções
Série FB de rolos de duas carreiras
Diâmetro de 50 rolos
Largura da superfície de transporte 800
×5-cinco seções
O transportador de rolos por gravidade flexível e expansível é um dispositivo de transporte leve e flexível que combina fácil mobilidade, armazenamento expansível, direção livre e confiabilidade econômica. Funciona sem energia elétrica, possui estrutura simples e fácil manutenção. É uma solução ideal para unir equipamentos fixos e operações de manuseio manual em sistemas de logística e armazenamento. Particularmente adequado para cenários que exigem mudanças frequentes nos locais de trabalho, rotas de transporte flexíveis e investimentos sensíveis aos custos, este equipamento melhora efetivamente a eficiência de carga/descarga e manuseio, reduz a intensidade do trabalho manual e serve como uma ferramenta indispensável para operações logísticas modernas e flexíveis.
