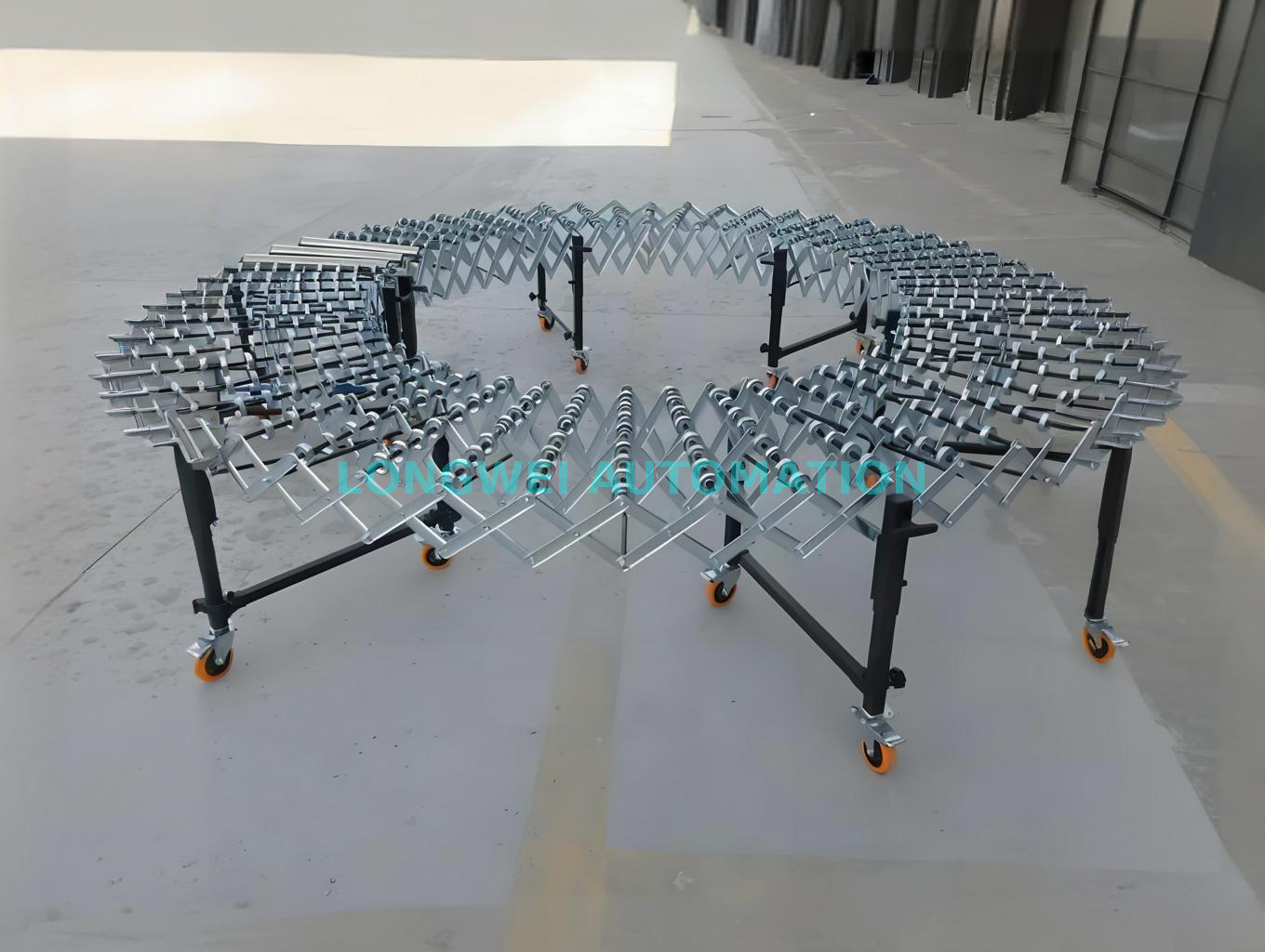

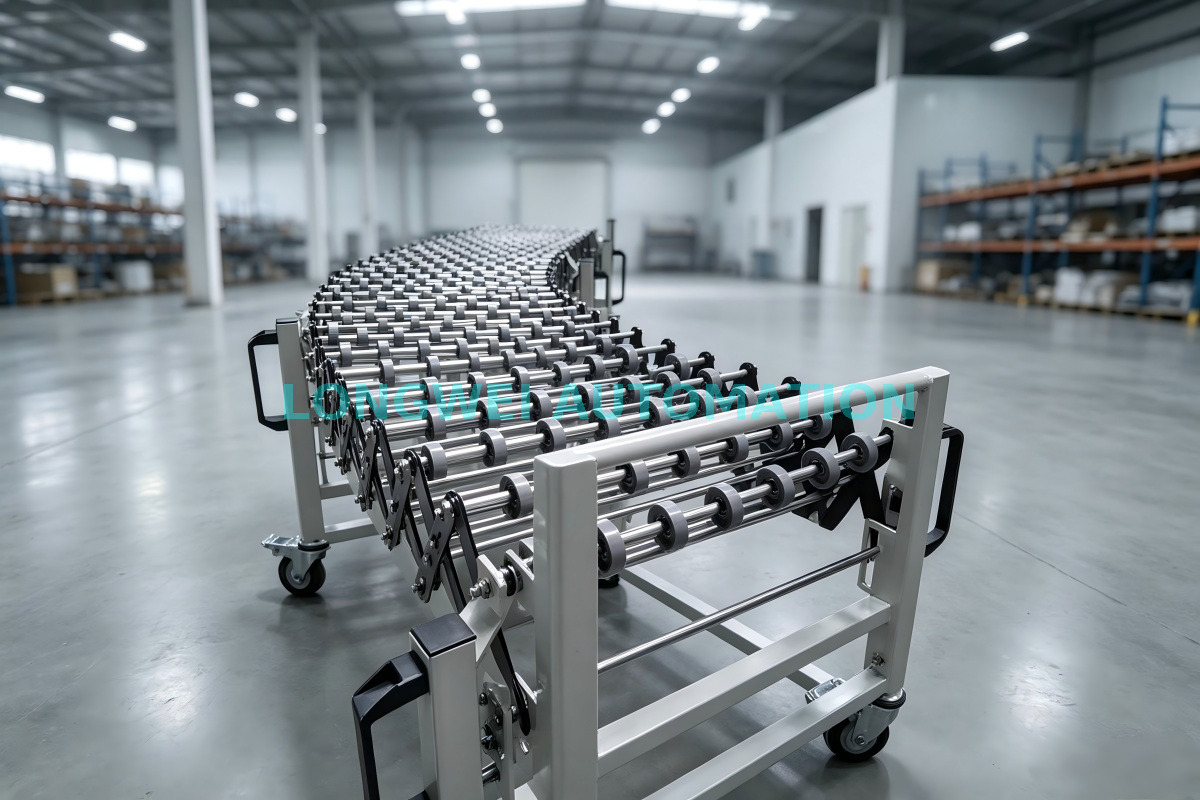

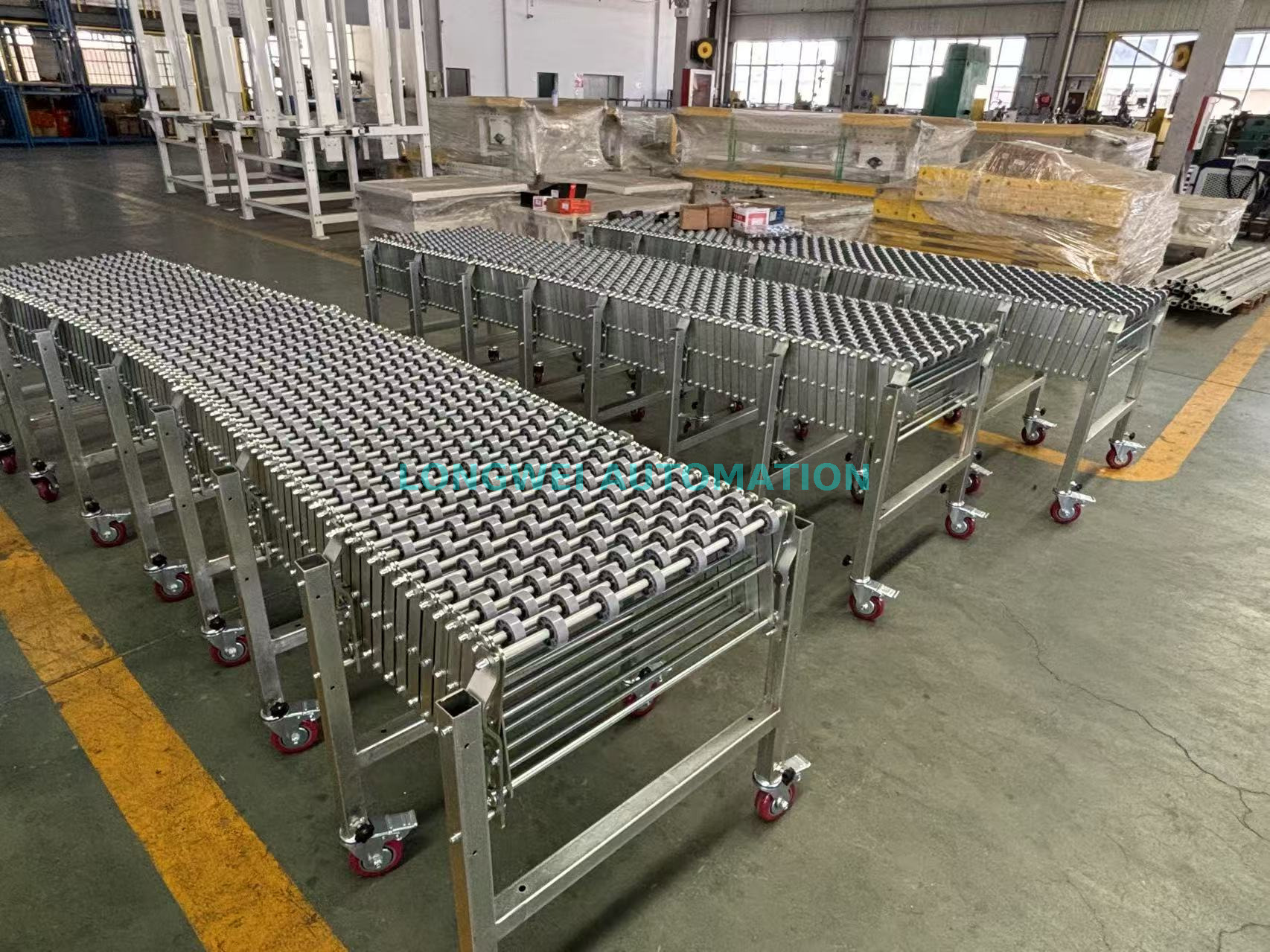

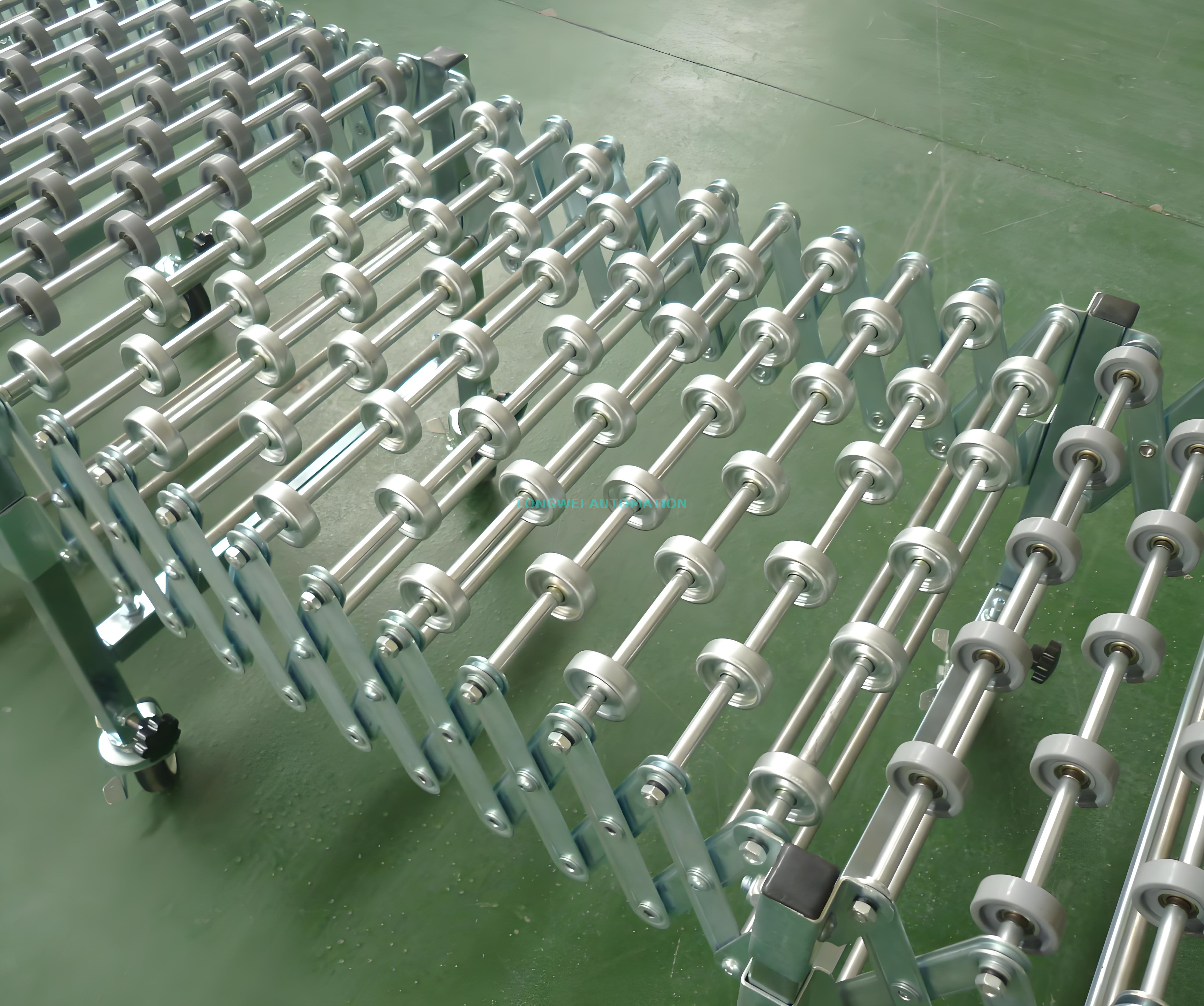

Um transportador expansível flexível com roda de skate sem motor é um dispositivo de manuseio de materiais que usa rodas de skate como meio de transporte. Depende da gravidade da carga ou do empurrão manual para movimentar as mercadorias. A estrutura apresenta uma estrutura de tesoura flexível e expansível que pode ser estendida ou retraída. A unidade pode ser dirigida livremente para formar seções retas ou arcos curvos conforme necessário. As pernas de apoio são ajustáveis em altura e a base está equipada com rodízios giratórios com freios para facilitar a mobilidade.
A roda do skate é o componente principal deste transportador. Normalmente consiste em um corpo de roda, rolamentos e um furo de eixo. O corpo da roda pode ser feito de plástico ou aço, e os rolamentos geralmente são rolamentos rígidos de esferas que reduzem o atrito e garantem uma rotação suave. As rodas dos patins são compactas, leves e particularmente adequadas para transportar itens com fundo plano.
A maior vantagem deste transportador é a sua função extensível/retrátil. A taxa de expansão da unidade pode atingir 1:3 – por exemplo, um comprimento estendido de 3 metros pode ser retraído para cerca de 1 metro. Quando dobrado, ocupa um espaço mínimo, economizando muito espaço de armazenamento e transporte.
Usando transmissão deslizante de roda de skate, não precisa de acionamento elétrico. As mercadorias são movimentadas pelo próprio peso ou por empurrão manual. É especialmente adequado para ambientes sem eletricidade ou onde se deseja conservação de energia.
A unidade pode ser dobrada para mudar de direção e ângulo, adaptando-se às diversas condições do local e terreno. Ele pode ser organizado arbitrariamente de acordo com os requisitos de transporte e várias unidades podem ser conectadas em série para estender a distância de transporte indefinidamente.
Equipado com rodízios giratórios com freios na parte inferior, o transportador pode ser facilmente movimentado em armazéns, oficinas e outros locais de trabalho. A altura das pernas é ajustável para se adaptar a diferentes alturas de trabalho.
Em comparação com os transportadores telescópicos do tipo rolo, a versão com roda de skate é mais leve. Possui estrutura simples e leve, menor custo, longa vida útil e resistência a danos.
As rodas dos patins são equipadas com rolamentos de precisão, garantindo rotação suave e baixo ruído. Com uma inclinação adequada, as mercadorias podem deslizar pela gravidade sem qualquer força externa.
As especificações técnicas comuns do transportador expansível flexível com roda de skate não motorizada estão listadas abaixo:
| Faixa de especificação de | parâmetro |
|---|---|
| Diâmetro da roda de skate | 38mm, 48mm |
| Largura de transporte | 450mm, 500mm, 600mm |
| Comprimento da unidade (retraído/estendido) | 350–450 mm / 1000–1250 mm (relação de extensão aprox. 1:3) |
| Faixa de ajuste de altura | 460–630 mm, 550–820 mm, 650–1020 mm, 750–1150 mm, etc. |
| Capacidade de carga por unidade | 50–70 kg/unidade |
| Peso próprio da unidade (para largura de 500 mm) | Aprox. 35kg |
| Material da roda de skate | Roda de skate de aço galvanizado, roda de skate de plástico |
| Modo de direção | Sem alimentação (manual/gravidade) |
※ Observação sobre diâmetro de 48 mm: Os diâmetros externos comuns das rodas de skate disponíveis são 38 mm e 48 mm. O tamanho de 48 mm é a especificação mais comum para transportadores telescópicos.
O transportador normalmente é equipado com rodas de skate de 48 mm de diâmetro. A principal diferença reside não apenas no material da roda, mas também na estrutura interna do rolamento, que determina diretamente o desempenho.
Estrutura interna: Esferas de aço embutidas (geralmente rolamentos lisos ou estruturas simples de pista de esferas, sem grau de precisão).
Características de desempenho:
Torque inicial: Maior – devido ao atrito interno relativamente maior, é necessária uma força inicial ligeiramente maior para mover a carga.
Capacidade de carga: Moderada – limitada pela estrutura de suporte, sua carga dinâmica nominal é relativamente restrita.
Durabilidade: Excelente – o material metálico resiste ao impacto e ao desgaste, não é afetado pelos raios UV ou pelas mudanças de temperatura, não envelhece facilmente e tem uma vida útil muito longa, mesmo em condições adversas.
Resistência à corrosão: A superfície galvanizada oferece boa proteção contra ferrugem.

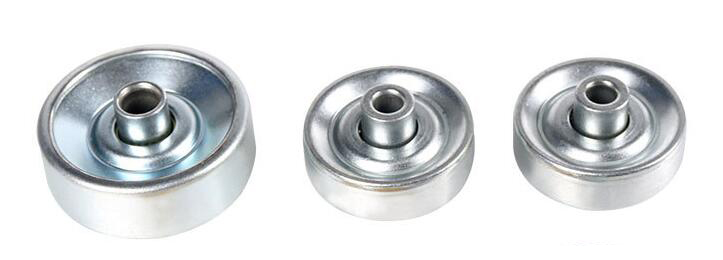

(figura 1: roda de skate de aço galvanizado, diâmetro 38 mm e 48 mm são opcionais)
Estrutura interna: Equipada com rolamentos rígidos de esferas de padrão nacional de precisão (por exemplo, rolamentos de alta precisão da série 608).
Características de desempenho:
Torque de partida: Menor – os rolamentos de precisão oferecem resistência ao rolamento extremamente baixa, fazendo com que as mercadorias iniciem e funcionem suavemente com leve esforço de impulso.
Capacidade de carga: Maior – as capacidades de carga radial e axial dos rolamentos de precisão são muito superiores às estruturas simples de esferas de aço, permitindo que a roda de plástico suporte cargas mais pesadas.
Durabilidade: Moderada – o corpo da roda é feito de plástico de engenharia (ABS/nylon). Embora resistente, a exposição prolongada à luz UV, às altas temperaturas ou à corrosão química pode causar envelhecimento e fragilidade, reduzindo a vida útil.
(figura 2: rodas de skate de plástico amarelo/azul/cinza são opcionais)
| Aspecto de comparação | Roda de skate de aço galvanizado | Roda de skate de plástico |
|---|---|---|
| Estrutura interna | Esferas de aço (rolamento simples) | Rolamentos rígidos de esferas de padrão nacional de precisão |
| Torque inicial | Maior (mais resistência) | Inferior (extremamente suave e leve) |
| Capacidade de carga | Moderado | Maior (capacidade de carga superior) |
| Suavidade de corrida | Bom | Excelente (coeficiente de atrito muito baixo) |
| Durabilidade da roda | Excelente (o metal resiste ao impacto, sem envelhecimento) | Moderado (o plástico tende a envelhecer e tornar-se quebradiço com o tempo) |
| Proteção do fundo das mercadorias | Moderado (superfície metálica) | Excelente (a superfície plástica é macia, não risca caixas/embalagens) |
| Peso próprio da unidade | Mais pesado | Isqueiro (cerca de 1/3 do tipo de aço) |
| Resistência à corrosão/intempéries | Galvanizado para proteção contra ferrugem, boa resistência às intempéries | Resistente à corrosão, mas vulnerável a UV e temperaturas extremas |
Com base nas condições e prioridades reais de trabalho, siga estas diretrizes para uma seleção precisa:
Para máxima suavidade, operação start-stop frequente e cargas pesadas → Escolha a roda de skate de plástico (com rolamentos rígidos de esferas de precisão). Embora a roda de plástico possa envelhecer, o desempenho do seu rolamento oferece baixo torque e alta capacidade de carga, tornando-a a escolha mais eficiente para armazéns internos, oficinas e ambientes semelhantes.
Para ambientes agressivos (externos, luz solar, temperaturas extremas), cargas de alto impacto e vida útil ultralonga sem manutenção → Escolha a roda de skate de aço galvanizado. Embora a sua resistência ao arranque seja ligeiramente superior, a roda metálica nunca envelhece, é robusta e resistente a impactos, sendo especialmente adequada para áreas de carga/descarga com manuseamento e colisões frequentes.
Para equipamentos que são movimentados com frequência e os operadores preferem empurrar/puxar mais leves → Prefira o modelo de roda de skate de plástico, pois a unidade é mais leve e a mercadoria se movimenta com mais suavidade.
Para especificar a configuração necessária, o número do modelo do transportador segue a estrutura mostrada no exemplo abaixo:
Exemplo de modelo nº: FC‑48‑500×4
| Significado | da parte |
|---|---|
| FC | Designação da série (transportador expansível flexível para rodas de skate da série FC) |
| 48 | Diâmetro da roda de skate = 48 mm |
| 500 | Largura da superfície de transporte = 500 mm |
| ×4 | Número de unidades = 4 unidades (o transportador é montado conectando unidades individuais de ponta a ponta para atingir o comprimento total desejado) |
Nota: O comprimento total estendido é calculado multiplicando o número de unidades pelo comprimento estendido por unidade (por exemplo, 4 unidades × ~1250 mm = ~5000 mm de comprimento estendido). O comprimento retraído é similarmente baseado no comprimento retraído unitário. Sempre confirme as especificações de comprimento da unidade com o fabricante.
Nosso transportador expansível flexível é popular por algumas das principais empresas expressas em todo o mundo, como JD, SF, CAI NIAO e DHL.
