RONWIN

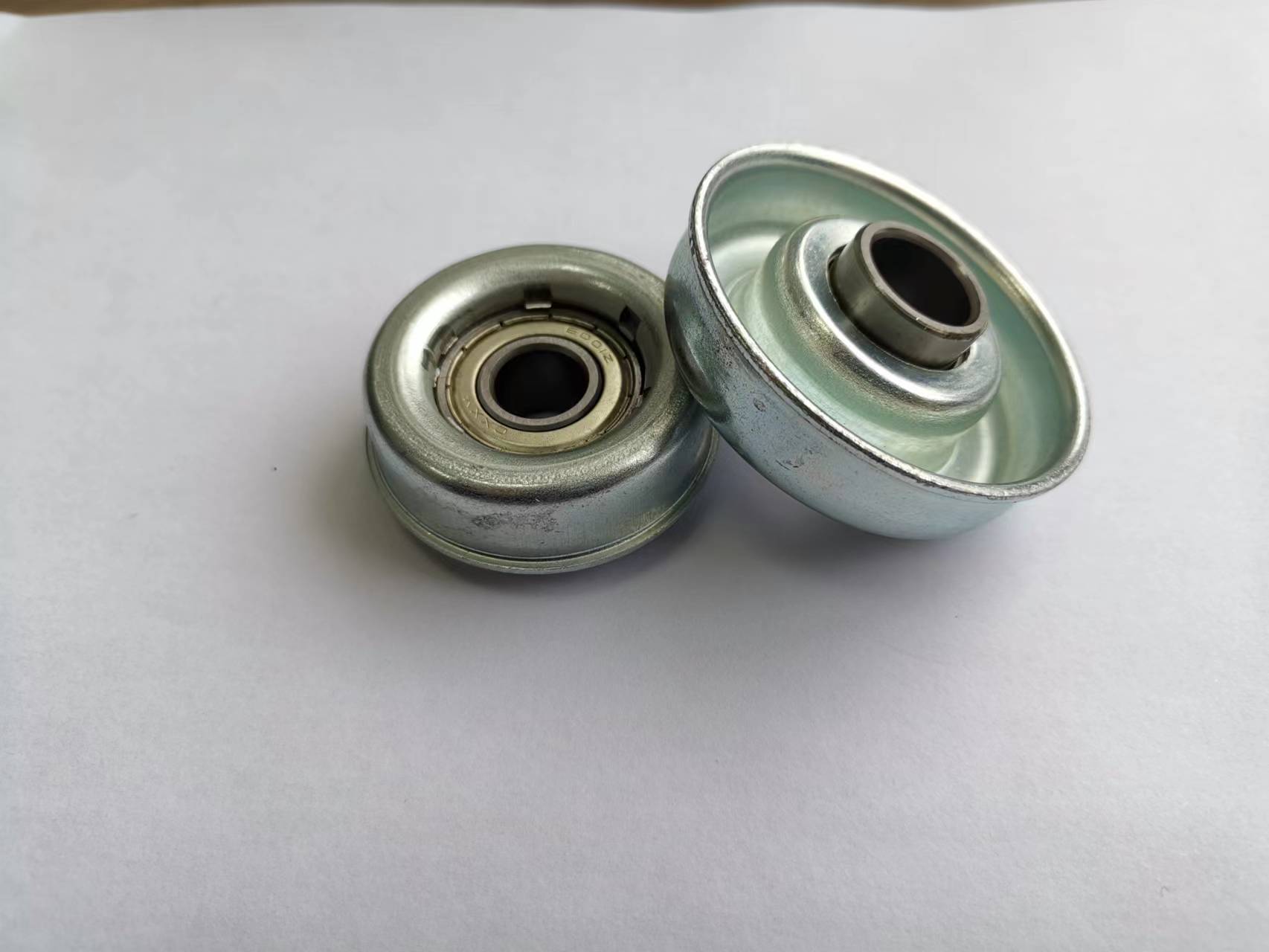

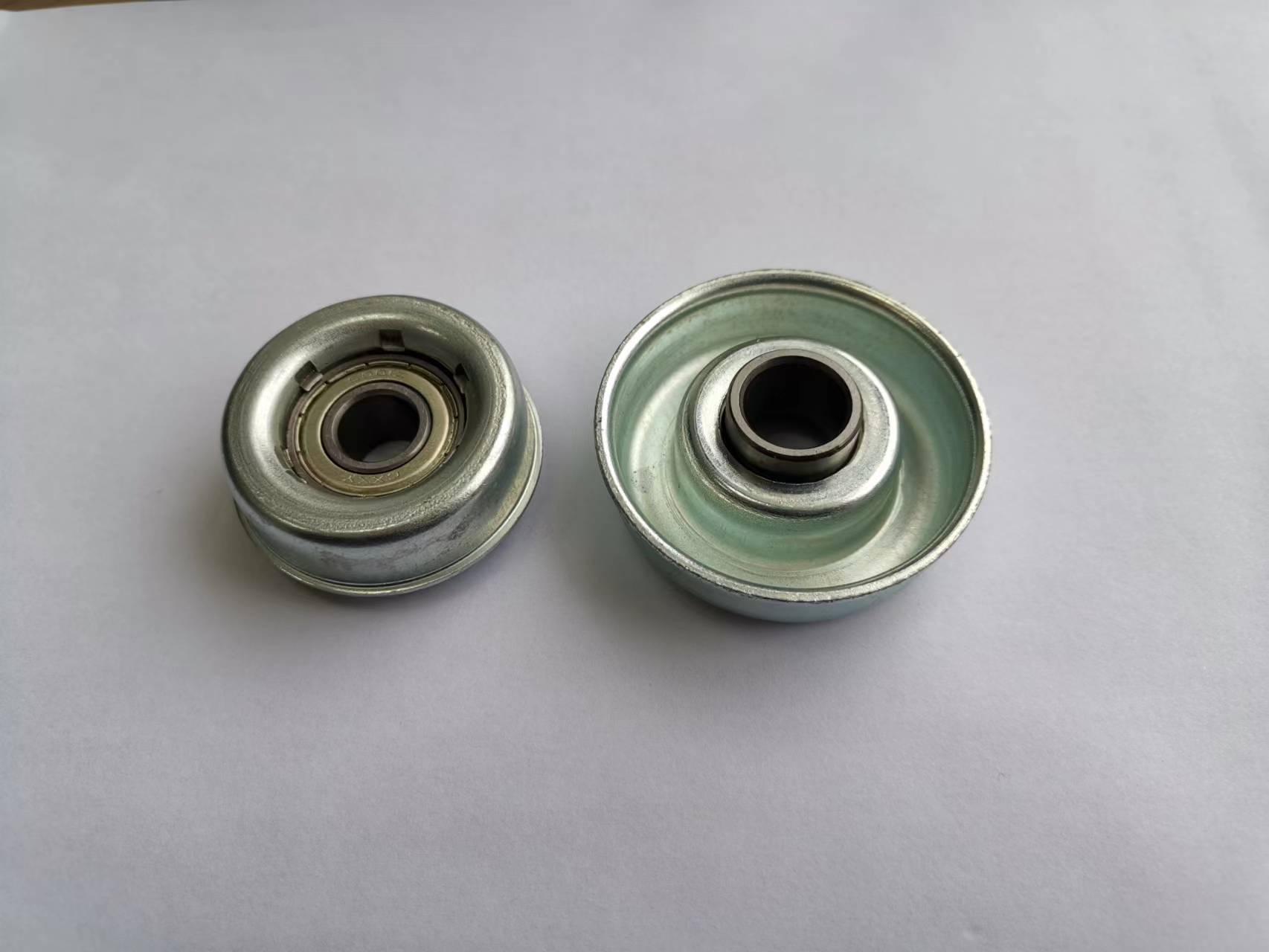

Conjunto de rolamentos de rolo de aço
Esse tipo de conjunto de rolamentos de aço é adequado para o rolo de aço com diâmetro de 60 mm, 76mm e 89 mm. Ele está acabado com o alojamento do rolamento de carimbo de montagem, a tampa final e o rolamento de esfera de precisão.
A espessura da parede do tubo do rolo e o eixo correspondente são como o gráfico de especificações abaixo.
| Diâmetro do tubo para fora (mm) | espessura da parede do tubo (milímetros) | diâmetro do eixo (milímetros) | material |
| Φ60 | 1.2/1.5/2.0/3.0 | Φ12/φ15/φ20 | aço carbono, aço inoxidável |
| Φ76 | 2.0/2.5/3.0/3.5 | Φ12/φ15/φ20 | aço carbono, aço inoxidável |
| Φ89 | 2.5/3.0/3.5/4.0 | Φ15/φ20/φ25 | aço carbono, aço inoxidável |

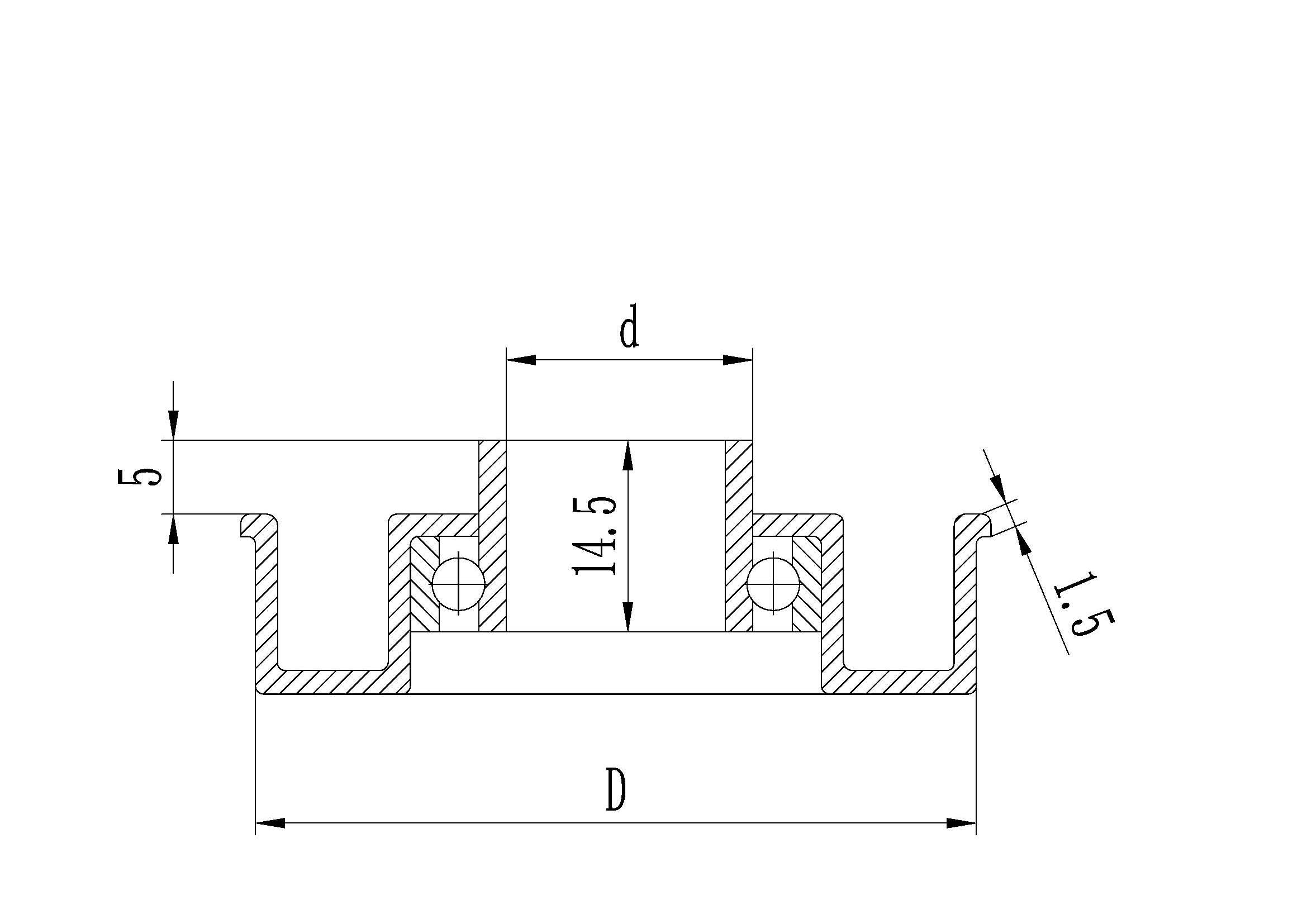

2D Desenho
Imagens

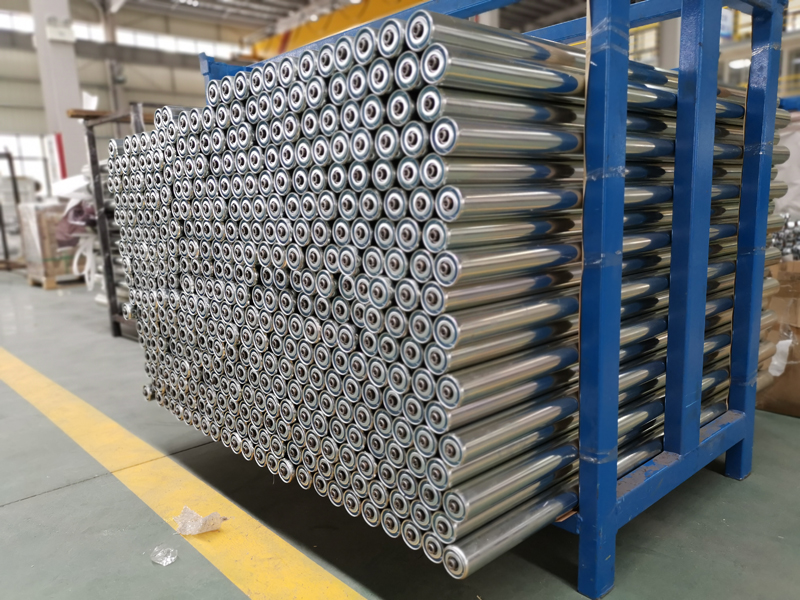

Formulários
