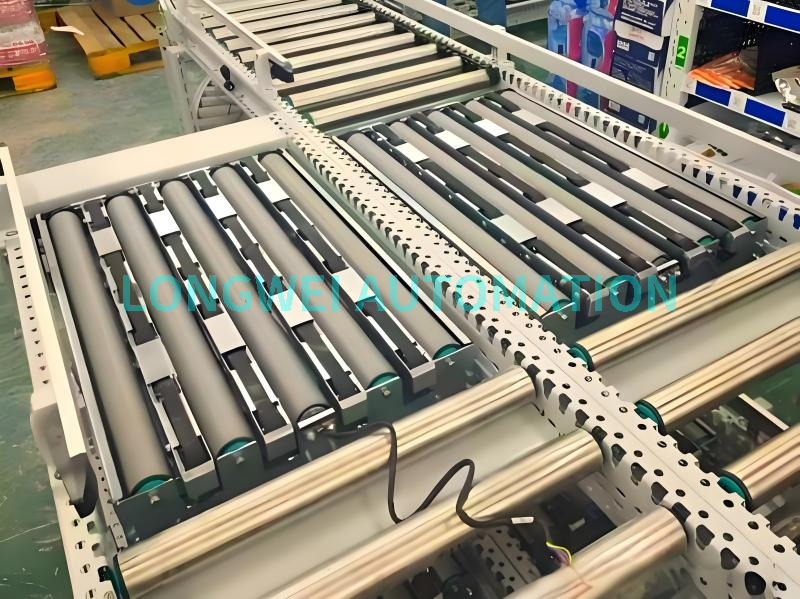

A elevação e transferência é um módulo funcional crítico em logística automatizada e linhas de produção. Sua função principal é levantar verticalmente as mercadorias da linha transportadora, depois mudar sua direção de transporte (normalmente em 90°) através de mecanismos de transferência (como correias, rolos, correntes, etc.) e, finalmente, abaixar e redefinir para obter o redirecionamento, fusão, divisão ou posicionamento preciso do produto.
Com base em diferentes critérios de classificação, as máquinas de elevação e transferência podem ser divididas em vários tipos. De acordo com a fonte de energia para elevação, eles são categorizados em elevação pneumática, elevação elétrica e elevação hidráulica. Com base no mecanismo de atuação de elevação, eles são classificados em elevação do tipo tesoura, elevação do tipo parafuso/parafuso, elevação síncrona do tipo correia/corrente, elevação do mecanismo de articulação/quatro barras e elevação do tipo came.

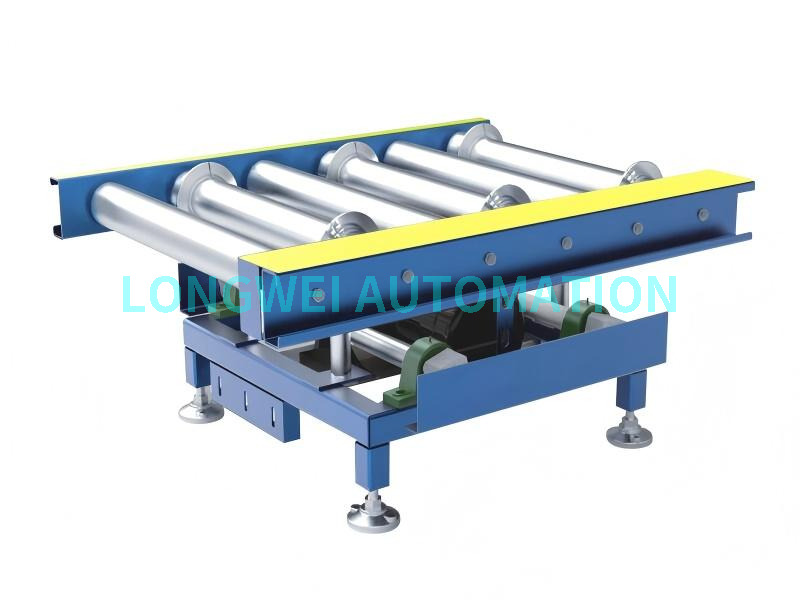

O mecanismo de elevação do came é um sistema mecânico que converte o movimento rotativo em movimento de elevação linear preciso, amplamente utilizado em modernos equipamentos de automação de alta velocidade.
O componente principal é um came cilíndrico especialmente projetado (ou came final).
Um servo motor (ou um rolo de acionamento do motor) aciona o came para girar a uma velocidade constante.
Os rolos de rolamento (seguidores) dentro da ranhura do came se movem ao longo da curva do perfil do came.
Os rolos acionam a plataforma de elevação conectada ou a haste de elevação para completar um ciclo completo de "elevação – permanência (transferência) – abaixamento – reinicialização".
A velocidade, aceleração e tempo de permanência durante o processo de elevação são inteiramente determinados pela forma da curva do perfil do came.
Alta velocidade e alta taxa de ciclo: Os cames são transmissões rígidas sem atrasos de elementos flexíveis, permitindo velocidades de elevação e ciclos operacionais extremamente altos (até centenas de ciclos por minuto).
Perfil de movimento projetado com precisão: Ao otimizar a curva do came (por exemplo, curvas senoidais modificadas, curvas trapezoidais modificadas), partidas e paradas muito suaves podem ser alcançadas, reduzindo significativamente o impacto, a vibração e o ruído para proteger as mercadorias.
Posicionamento preciso e autotravamento: Durante a fase de “permanência (transferência)”, o perfil do came apresenta um arco concêntrico (segmento de permanência), onde a plataforma de elevação permanece estável no ponto mais alto. O motor pode manter a posição sem travar, garantindo ações de transferência confiáveis.
Alta Confiabilidade e Longa Vida Útil: Estrutura mecânica pura com manutenção simples, oferecendo longa vida útil sob lubrificação adequada.
Excelente sincronização: Um único motor pode sincronizar facilmente vários pontos de elevação através de uma árvore de cames, garantindo a estabilidade da plataforma.
Elevação de came único: Adequado para aplicações com cargas de elevação pequenas e tamanhos de plataforma compactos.
Levantamento Simétrico Dual Cam (ou Mais): Esta é a configuração mais comum. Um eixo longo e contínuo aciona dois ou mais cames idênticos para girar de forma síncrona, elevando a plataforma de ambos os lados (ou de vários pontos) simultaneamente. Isso garante um levantamento suave sem emperramento, tornando-o ideal para linhas transportadoras mais largas.
Combinações de came e articulação: Às vezes, os princípios da alavanca são empregados para amplificar o pequeno deslocamento do came em um movimento maior da plataforma ou para alterar a direção da força.
Ambientes de produção de alta eficiência (alto ciclo), como linhas de produção automotiva, eletrônica 3C e de novas baterias de energia.
Aplicações com requisitos rigorosos de operação suave e baixo ruído, como as indústrias alimentícia, farmacêutica e de montagem de precisão.
Estações de trabalho que exigem posicionamento de alta precisão e fixação estável por longos períodos.
Transferência de material com cargas leves a médias (normalmente até várias centenas de quilogramas).
| Recurso | Levantamento de câmera | Elevação Pneumática | Elevação Elétrica |
|---|---|---|---|
| Velocidade | Extremamente alto, com movimento controlável | Rápido, mas com impacto start-stop significativo | Moderado, requer controle de aceleração |
| Suavidade | Excelente, impacto e vibração mínimos | Impacto fraco e perceptível | Bom, depende do sistema de controle |
| Precisão/Retenção | Alto, com travamento automático mecânico | Baixo, requer manutenção da pressão do ar | Alto, requer frenagem do motor |
| Nível de ruído | Baixo | Alto (devido ao ruído de exaustão) | Relativamente baixo |
| Custo | Alto (projeto e usinagem complexos) | Baixo | Moderado |
| Manutenção | Simples (lubrificação regular) | Simples (substituição do selo) | Moderado (elétrico e mecânico) |
| Adaptabilidade do Ciclo | Fixo, determinado pelo design do came | Ajustável, mas a otimização é complexa | Flexível e ajustável |
A máquina de transferência de elevação acionada por came representa uma solução de ponta, de alta velocidade e altamente confiável para aplicações de elevação e transferência. Embora envolva custos iniciais mais elevados e complexidade de projeto, seu desempenho de movimento incomparável e operação suave fazem dela a tecnologia preferida em campos de automação com demandas rigorosas de eficiência de produção e qualidade operacional.
Ao selecionar um tipo de transferência de elevação, fatores como capacidade de carga, velocidade, tempo de ciclo, requisitos de suavidade, precisão de controle e restrições orçamentárias devem ser avaliados de forma abrangente. O mecanismo de elevação acionado por came atinge o equilíbrio ideal entre velocidade e estabilidade, tornando-o um mecanismo "estrela" em linhas de produção automatizadas de alto desempenho.
