CR300
RONWIN

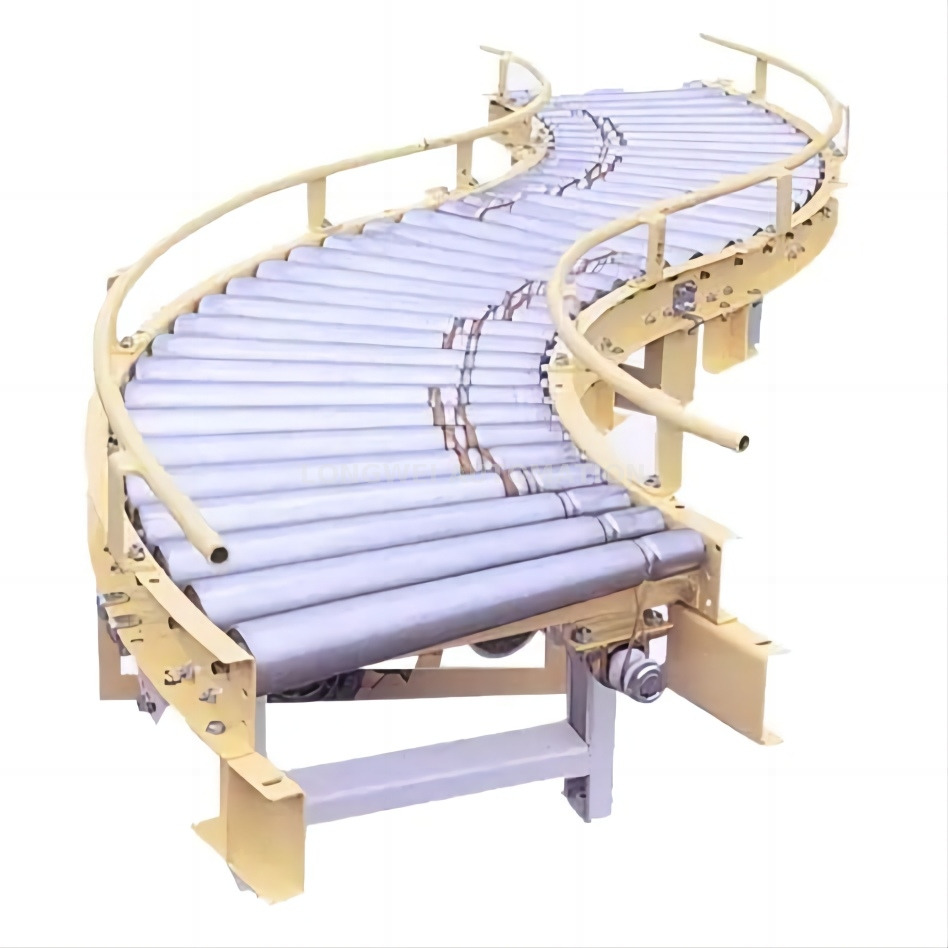

Transportador curvo acionado por correio CR300
É uma seção transportadora alimentada projetada para navegar em uma curva, tipicamente 30 °, 45 °, 90 ° ou 180 °. A classificação "dever médio" significa que é construída para lidar com uma gama específica de cargas, geralmente entre 50 kg e 450 kg (110 lbs a 1000 lbs) por metro, tornando -o adequado para uma vasta gama de bens industriais comuns.
O mecanismo "O-Belt acionado " refere-se a como a energia é transferida. Um motor único e contínuo aciona um eixo principal, e os cintos de anel de o-ring individuais (semelhantes a grandes faixas de borracha) são tirados em ranhuras nos rolos acionados. Isso cria um sistema de acionamento positivo que gira os rolos, impulsionando itens para a frente.
Esse transportador é usado sempre que um fluxo controlado de itens, alimentado, precisa mudar de direção. As aplicações comuns incluem:
Sistemas de classificação: cruciais em centros de distribuição, instalações postais e aeroportos onde os pacotes devem ser roteados em torno dos cantos para diferentes faixas ou esporas de classificação.
Linhas de mesclagem e desvio: usadas para orientar os produtos em uma única linha de arquivo (mescla) ou para se curvar de uma linha principal em direção a uma estação de embalagem, paletizador ou área de inspeção.
Linhas de montagem e produção: na fabricação, permite que a linha de produção siga o layout do piso da fábrica, navegando em torno de obstáculos ou conectando duas seções retas do transportador que não estão em linha reta.
Transições de processo: usado para reorientar produtos entre processos, como alimentar itens de uma máquina de enchimento para uma máquina de rotulagem que está posicionada em um ângulo de 90 graus.
Manuseio de pacotes: Ideal para transportar itens estáveis e de fundo plano, como caixas, bolsas, estojos e cargas paletizadas em torno das curvas sem intervenção manual.
As características deste transportador são um resultado direto de seu design curvo e mecanismo de acionamento por correio.
Mudança de direção suave: o recurso principal. Ele permite um fluxo contínuo e contínuo de materiais ao redor de uma esquina, eliminando a necessidade de empurrar manual, transferir plataformas giratórias ou braços robóticos complexos para alterações simples de direção.
Controle de energia positivo ("Roller ao vivo "): Ao contrário dos transportadores de gravidade, os rolos alimentados fornecem movimento consistente e controlado. Isso permite a acumulação de pressão zero (os rolos podem escorregar sob a correia quando um produto é interrompido, impedindo a pressão nas costas e os danos ao produto) e impede que os itens parem na curva.
Eficiência espacial: permite que o uso ideal de espaço de fábrica ou armazém, permitindo que as linhas de transportador sejam projetadas em torno do layout do edifício, não apenas em linhas retas.
Produtos suaves: o caminho curvo e a aderência almofadada das bolsas O fornecem uma transição mais suave do que uma curva forçada e nítida. Isso é especialmente importante para evitar derrubar ou arrancar produtos.
Capacidade de serviço médio: este é o seu "ponto ideal". "É robusto o suficiente para a maioria das aplicações industriais (caixas, bateria, paletes) sem a engenharia excessiva e o alto custo de um sistema pesado.
Design relativamente simples: embora mais complexo que um transportador de gravidade, a unidade de correia O é mais simples e mais econômica do que os sistemas de eixo de linha acionados por cadeia ou para aplicações de médio porte. A manutenção é direta, geralmente envolvendo apenas substituir uma correia de o-ring gasta.
Requer uma fonte de energia: ele deve estar conectado à eletricidade, aumentando os custos operacionais e a complexidade da instalação em comparação com as opções não potentes.
Manutenção nos componentes da unidade: embora simples, o motor, os rolamentos e as bolsas O requerem inspeção e manutenção periódicas. Os Belts podem esticar, desgastar ou quebrar com o tempo.
Raio fixo: a curva tem um raio definido. É crucial selecionar um raio apropriado para o tamanho e o comprimento de seus produtos para evitar bloqueios ou instabilidade.
Não é para todos os tipos de carga: mais adequado para itens com uma base rígida e estável. Sacos soltos, itens muito pequenos ou produtos com um fundo irregular podem não transmitir corretamente e podem ficar presos.
Custo inicial mais alto: significativamente mais caro do que um transportador de rolos curvos não acionado devido ao motor, componentes de acionamento e sistema de controle.
Em resumo, o transportador curvo acionado por correia médio médio é o link essencial que traz flexibilidade e automação a um sistema de manuseio de materiais. É a solução preferida para guiar de maneira confiável e eficiente uma ampla gama de produtos de peso médio em torno dos cantos, formando a espinha dorsal de instalações modernas de distribuição e produção simplificadas.
| Recurso | Descrição | Implicação |
|---|---|---|
| Fonte de energia | Motor elétrico com acionamento de correio | Pro: Movimento controlado e alimentado. CON: requer eletricidade e configuração mais complexa. |
| Função primária | Para alterar a direção de uma linha transportadora alimentada. | Ativa o design eficiente do layout e o fluxo automatizado contínuo. |
| Capacidade de carga | Dever médio (aproximadamente 50-450 kg/m) | Ideal para a maioria das caixas, bolsas e produtos paletizados em logística e fabricação. |
| Mecanismo de acionamento | Cintos de O-ring em rolos ranhurados | Pro: transferência de energia simples e econômica. Con: Cintos são itens de uso que precisam de substituição. |
| Controle do produto | Alto. Permite acumulação e controle de velocidade. | Impede a pressão nas costas e os danos ao produto; integra -se aos controles de automação. |
| Cargas adequadas | Itens estáveis de fundo plano (caixas, bolsas, paletes). | Não é adequado para itens frágeis, instáveis ou muito pequenos, sem guarda especial. |
Modelo no. -Rack Largura interna (W)-Altura da rachadura (H)-Radio de virar (R)-Tirar ângulo (°)
Ordem não. Exemplo (Unidade MM): CR300-600-500-900-90
| Especificações (unidade: mm) | |
|---|---|
| diâmetro do rolo | 50 (extremidade pequena) |
| girando dentro do raio | sugerir 900 |
| girando ângulo | 45 °, 60 °, 90 ° |
| O rolo incluiu ângulo | ≤5 ° |
| Largura interna do rack | 500, 600, 700, 800, 900, 1000, 1500 |
| altura do rack | 500-1500 |
| Material da rack | Placa dobrada de aço |
| Suporte ao material da perna | Tubo de aço retaguular |
| Transporte de velocidade | máx. 30m/min, velocidade é ajustável |
| energia motora | 0,37kW, 0,55kW, 0,75kW |
